Bộ chuyển đổi CANopen sang Modbus TCP

Tổng quan về bộ chuyển đổi CANopen sang Modbus TCP

Bộ chuyển đổi CANopen sang Modbus TCP là thiết bị trung gian cho phép chuyển đổi dữ liệu giữa hai chuẩn truyền thông công nghiệp phổ biến:

• CANopen: thường dùng cho servo, encoder, module I/O phân tán

• Modbus TCP: chuẩn Ethernet công nghiệp được PLC, HMI, SCADA sử dụng rộng rãi

Thiết bị hoạt động như:

• CANopen Master trên mạng CAN

• Modbus TCP Server trên mạng Ethernet

Nhờ đó, PLC hoặc hệ thống điều khiển chỉ cần đọc/ghi dữ liệu Modbus TCP mà không cần xử lý trực tiếp giao thức CANopen phức tạp.

Giới thiệu bộ chuyển đổi MG-CANEX CANopen sang Modbus TCP

MG-CANEX của ODOT Automation là dòng bộ chuyển đổi giao thức truyền thông CANopen sang Modbus TCP được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp nhờ độ ổn định cao và khả năng cấu hình linh hoạt.

Thông số kỹ thuật MG-CANEX

Vai trò của MG-CANEX

• Thu thập dữ liệu từ thiết bị CANopen (servo, biến tần, I/O…)

• Chuyển đổi dữ liệu sang Modbus TCP

• Cung cấp dữ liệu cho PLC, HMI, SCADA qua Ethernet

Tính năng nổi bật của bộ chuyển đổi CANopen sang Modbus TCP MG-CANEX

1. Hỗ trợ đầy đủ chuẩn CANopen

• Hoạt động như CANopen Master

• Hỗ trợ PDO, SDO, NMT, Heartbeat

• Tuân thủ chuẩn CANopen DS301

• Kết nối tối đa 16 thiết bị CANopen slave

• Tốc độ truyền CAN: 10 kbps – 1 Mbps

👉 Giúp giao tiếp ổn định với servo, encoder, module I/O CANopen.

2. Giao tiếp Modbus TCP mạnh mẽ

• Hoạt động như Modbus TCP Server

• Hỗ trợ tối đa 5 Modbus TCP Client kết nối đồng thời

• Hỗ trợ đầy đủ các function code:

  • 01, 02, 03, 04, 05, 06, 0F, 10

• Dung lượng vùng nhớ lớn:

  • Coil: 8192 bit

  • Discrete Input: 8192 bit

  • Input Register: 2048 word

  • Holding Register: 2048 word

👉 Dễ dàng kết nối với PLC Siemens, Mitsubishi, Omron, Schneider, Beckhoff…

3. Thiết kế công nghiệp, độ bền cao

• 2 cổng Ethernet RJ45 (10/100 Mbps, switch tích hợp)

• Cách ly Ethernet 2 kV, nguồn cách ly 3 kV

• Nguồn cấp: 19.2 – 28.8 VDC

• Lắp DIN-rail 35 mm

• Nhiệt độ hoạt động lên tới -40 ~ 85°C

👉 Phù hợp cho môi trường nhà máy khắc nghiệt.

4. Cấu hình đơn giản, triển khai nhanh

• Cấu hình bằng phần mềm chuyên dụng

• Ánh xạ dữ liệu CANopen sang Modbus register trực quan

• Lưu cấu hình tự động

• Có nút reset khôi phục cài đặt gốc

👉 Giảm thời gian setup, không cần lập trình phức tạp.

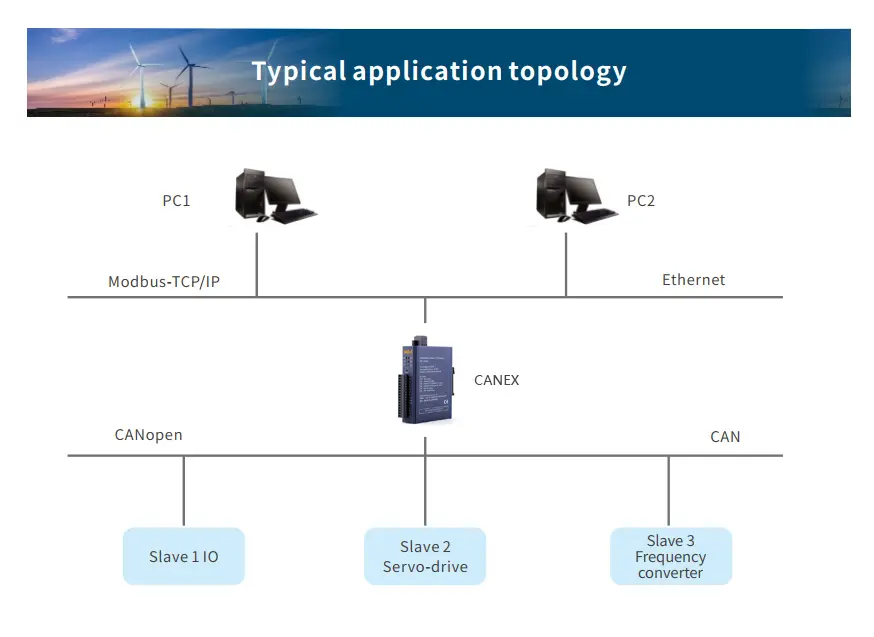

Ứng dụng của bộ chuyển đổi giao thức CANopen sang Modbus TCP

Bộ chuyển đổi giao thức truyền thông CANopen sang Modbus TCP được ứng dụng rộng rãi trong:

• Hệ thống điều khiển servo CANopen bằng PLC Ethernet

• Kết nối encoder CANopen vào hệ thống SCADA

• Thu thập dữ liệu từ I/O phân tán CANopen

• Nâng cấp hệ thống cũ CANopen lên mạng Ethernet

• Nhà máy sản xuất, dây chuyền tự động, robot công nghiệp

Lợi ích khi sử dụng bộ chuyển đổi CANopen sang Modbus TCP

✔ Tiết kiệm chi phí nâng cấp hệ thống
✔ Không cần thay thế thiết bị CANopen hiện có
✔ Dễ dàng tích hợp với PLC hiện đại
✔ Tăng độ ổn định và tốc độ truyền dữ liệu
✔ Giảm độ phức tạp trong lập trình PLC

Vì sao nên chọn MG-CANEX cho giải pháp CANopen – Modbus TCP?

• Thương hiệu ODOT Automation uy tín

• Hỗ trợ kỹ thuật tốt

• Thiết kế chuẩn công nghiệp

• Tương thích nhiều hãng PLC

• Giá thành hợp lý, hiệu quả cao

Kết luận

Bộ chuyển đổi giao thức truyền thông CANopen sang Modbus TCP là giải pháp không thể thiếu trong các hệ thống tự động hóa hiện đại. Với thiết kế mạnh mẽ, cấu hình linh hoạt và độ ổn định cao, MG-CANEX CANopen to Modbus TCP Converter giúp doanh nghiệp dễ dàng kết nối, mở rộng và nâng cấp hệ thống điều khiển một cách hiệu quả.
