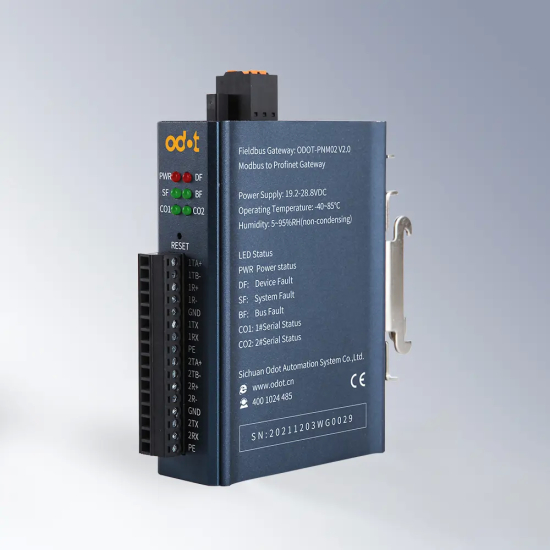

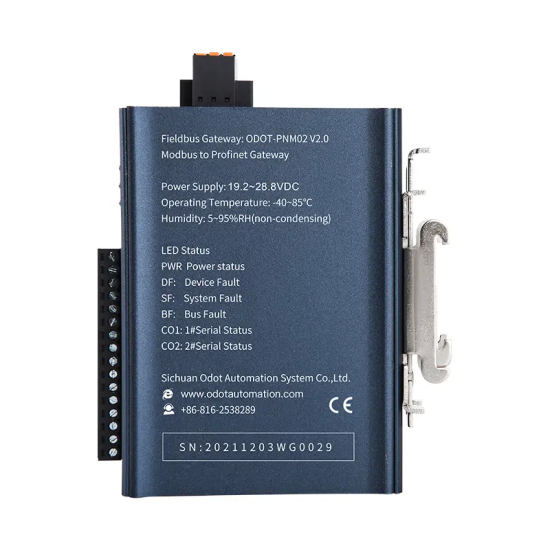

Bộ chuyển đổi Modbus-RTU sang PROFINET
Bộ chuyển đổi Modbus-RTU sang PROFINET ODOT-PNM02 – Giải pháp kết nối mạng công nghiệp thông minh
Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kết nối các thiết bị truyền thống sử dụng giao thức Modbus-RTU/ASCII với mạng Ethernet công nghiệp chuẩn PROFINET ngày càng trở nên quan trọng. Bộ chuyển đổi Modbus-RTU sang PROFINET ODOT-PNM02 là giải pháp hiệu quả giúp liên kết các thiết bị nối tiếp với hệ thống PLC/SCADA sử dụng PROFINET một cách linh hoạt, nhanh chóng và ổn định.
-
ODOT-PNM02
-
69
- Thông tin sản phẩm
- Bình luận
🔌 Giới thiệu sản phẩm
Bộ chuyển đổi Modbus-RTU sang PROFINET ODOT-PNM02 (phiên bản V2.0 / V2.1) là thiết bị protocol converter cho phép chuyển đổi dữ liệu giữa giao thức truyền thống Modbus-RTU/ASCII hoặc giao thức không chuẩn sang chuẩn PROFINET I/O Device. Thiết bị này giúp thiết bị nối tiếp như PLC, DCS, VFD, thiết bị đo lường… có thể giao tiếp với PLC Siemens hoặc hệ thống điều khiển thông qua mạng PROFINET.
Thiết bị hỗ trợ cả chế độ Modbus Master và Modbus Slave, đồng thời tương thích với giao diện nối tiếp RS485/RS232/RS422.
🚀 Tính năng nổi bật
✔ Chuyển đổi giao thức mạnh mẽ
-
Hỗ trợ chuyển đổi Modbus-RTU/ASCII sang PROFINET.
-
Tương thích với nhiều thiết bị công nghiệp có cổng nối tiếp.
✔ Giao tiếp nối tiếp linh hoạt
-
2 cổng Serial: hỗ trợ RS485/RS232 hoặc 1 cổng RS422.
-
Hỗ trợ tốc độ truyền từ 2.400 đến 115.200 bps.
-
Chấp nhận cấu hình baud rate, data bit, stop bit, parity phong phú.
-
Hỗ trợ đa chức năng Modbus phổ biến: 01, 02, 03, 04, 05, 06, 15, 16.
✔ Giao tiếp PROFINET tiên tiến
-
Chuẩn PROFINET I/O Device V2.3.
-
Dung lượng dữ liệu tối đa: 1440 bytes đầu vào và 1440 bytes đầu ra.
-
Tốc độ Ethernet 10/100 Mbps, tự điều chỉnh MDI/MDIX.
-
Hỗ trợ tới 50 slots (phiên bản V2.0) hoặc 60 slaves với 200 lệnh đọc/ghi (phiên bản V2.1).
✔ Thiết kế công nghiệp bền bỉ
-
Vỏ nhôm chịu va đập, tản nhiệt tốt.
-
Lắp đặt chuẩn DIN-rail 35 mm.
-
Nhiệt độ hoạt động rộng –40 ~ 85°C, độ ẩm tương đối 5 ~ 95% (không ngưng tụ).
✔ Dễ thiết lập & vận hành
-
Cấu hình một-key reset nhanh.
-
GSD file hỗ trợ lập trình trong TIA Portal.
-
Phần mềm cấu hình và tài liệu kỹ thuật đầy đủ.
📊 Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Giao thức chuyển đổi | Modbus-RTU/ASCII → PROFINET |
| Chế độ Modbus | Master & Slave |
| Cổng serial | 2 × RS485/RS232 hoặc 1 × RS422 |
| Baud rate | 2400 – 115200 bps |
| Chức năng Modbus | 01, 02, 03, 04, 05, 06, 15, 16 |
| Giao thức PROFINET | I/O Device V2.3 |
| Dữ liệu PROFINET | 1440 bytes in/out |
| Tốc độ Ethernet | 10/100 Mbps |
| Nhiệt độ hoạt động | -40 ~ 85°C |
| Môi trường | 5-95%RH (không ngưng tụ) |
| Lắp đặt | DIN-rail |
| Bảo vệ | IP20, EMC/CE |
🔧 Ứng dụng thực tế
Bộ chuyển đổi Modbus-RTU sang PROFINET ODOT-PNM02 được sử dụng rộng rãi trong các hệ thống tự động hóa như:
-
Kết nối thiết bị RS485/RS232/RS422 Modbus với PLC sử dụng PROFINET.
-
Thu thập và điều khiển dữ liệu từ đồng hồ điện, module I/O, biến tần, robot.
-
Nâng cấp hệ thống tự động hóa có Modbus cũ sang mạng Ethernet PROFINET.
-
Tích hợp SCADA, DCS, MES trong các nhà máy sản xuất, nước, xi măng, thực phẩm…
🤝 Lợi ích khi sử dụng ODOT-PNM02
✔ Tối ưu chi phí tích hợp hệ thống không cần thay đổi PLC gốc.
✔ Cấu hình dễ dàng, giảm thời gian cài đặt.
✔ Giao tiếp ổn định trong môi trường công nghiệp khắc nghiệt.
✔ Hỗ trợ nhiều thiết bị Modbus khác nhau đồng thời.
✔ Tương thích tốt với Siemens TIA Portal và phần mềm điều khiển khác.
📌 Kết luận
Bộ chuyển đổi Modbus-RTU sang PROFINET ODOT-PNM02 V2.0/V2.1 là giải pháp lý tưởng cho các doanh nghiệp và kỹ sư tự động hóa muốn kết nối các thiết bị nối tiếp truyền thống với mạng Ethernet công nghiệp hiện đại. Với thiết kế bền bỉ, khả năng chuyển đổi mạnh mẽ và dễ cấu hình, sản phẩm giúp nâng cao hiệu suất, mở rộng kết nối và tối ưu hóa vận hành hệ thống.
