Chuyển đổi tín hiệu mobus rtu sang modbus tcp

1. Bộ chuyển đổi tín hiệu Modbus RTU sang Modbus TCP là gì?

Bộ chuyển đổi tín hiệu Modbus RTU sang Modbus TCP (Modbus RTU to Modbus TCP Gateway) là thiết bị trung gian cho phép chuyển đổi giao thức truyền thông từ:

• Modbus RTU/ASCII (chuẩn truyền thông nối tiếp qua RS485/RS232/RS422)
  sang

• Modbus TCP/IP (chuẩn truyền thông qua mạng Ethernet)

Thiết bị này thường được gọi là Modbus Gateway hoặc Protocol Converter, giúp các PLC, HMI, SCADA hoặc IPC sử dụng Modbus TCP có thể giao tiếp với thiết bị hiện trường chỉ hỗ trợ Modbus RTU.

2. Vì sao cần bộ chuyển đổi Modbus RTU sang Modbus TCP?

Trong thực tế triển khai hệ thống:

• Nhiều thiết bị cũ (đồng hồ điện, cảm biến, biến tần, bộ điều khiển nhiệt độ…) chỉ hỗ trợ Modbus RTU qua RS485

• Hệ thống giám sát trung tâm lại sử dụng Ethernet/Modbus TCP

• Khoảng cách truyền thông xa, yêu cầu mở rộng mạng linh hoạt

Lúc này, bộ chuyển đổi tín hiệu Modbus RTU sang Modbus TCP giúp:

✔ Tích hợp hệ thống mới với thiết bị cũ
✔ Mở rộng mạng qua hạ tầng LAN/WAN
✔ Tăng tốc độ truyền dữ liệu
✔ Quản lý tập trung qua SCADA/Web Server

3. Nguyên lý hoạt động

Thiết bị hoạt động theo cơ chế:

1. Nhận yêu cầu từ Modbus TCP Client (PLC/SCADA)

2. Chuyển đổi sang frame Modbus RTU

3. Gửi xuống thiết bị qua cổng RS485/RS232

4. Nhận phản hồi và chuyển ngược lại thành Modbus TCP

Một số bộ chuyển đổi cao cấp còn hỗ trợ:

• Address Mapping

• Data Buffer

• Multi-client TCP

• Chế độ Master hoặc Slave linh hoạt

4. Ví dụ thiết bị phổ biến

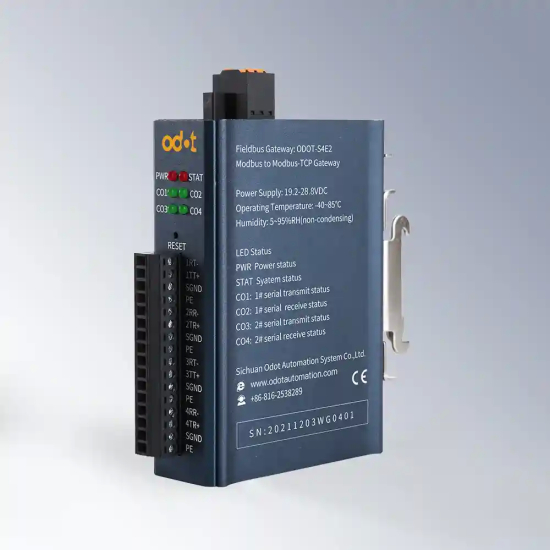

Một trong những thiết bị tiêu biểu trên thị trường là ODOT‑S4E2 của ODOT Automation.

Thông số nổi bật:

• 4 cổng Serial (RS485/RS232/RS422)

• Hỗ trợ Modbus RTU/ASCII ↔ Modbus TCP

• Tối đa 5 TCP Clients

• Tốc độ truyền 1200 – 115200 bps

• Nguồn cấp 9–36VDC

• Gắn DIN-rail, phù hợp tủ điện công nghiệp

Thiết bị này phù hợp cho hệ thống:

• Giám sát năng lượng

• Nhà máy sản xuất

• Trạm xử lý nước

• Hệ thống BMS

5. Tiêu chí lựa chọn bộ chuyển đổi Modbus RTU sang Modbus TCP

Khi lựa chọn bộ chuyển đổi tín hiệu modbus rtu sang modbus tcp, cần lưu ý:

🔹 Số lượng cổng serial

Chọn 1, 2 hoặc 4 cổng tùy số lượng thiết bị cần kết nối.

🔹 Khả năng chịu môi trường

• Nhiệt độ hoạt động rộng (-40°C ~ 85°C)

• Chống nhiễu, chống ESD

🔹 Số lượng TCP client hỗ trợ

Nếu hệ thống SCADA có nhiều trạm truy cập đồng thời, cần gateway hỗ trợ multi-client.

🔹 Chế độ hoạt động

• Transparent Mode

• Address Mapping

• Master/Slave linh hoạt

6. Ứng dụng thực tế bộ chuyển đổi Modbus RTU sang Modbus TCP

Bộ chuyển đổi tín hiệu Modbus RTU sang Modbus TCP được sử dụng rộng rãi trong:

• Hệ thống giám sát điện năng

• Nhà máy thông minh (Smart Factory)

• Trạm bơm, xử lý nước

• Hệ thống IoT công nghiệp

• Điều khiển HVAC & BMS

Đặc biệt, trong các hệ thống giám sát từ xa qua giao diện web, thiết bị gateway đóng vai trò trung tâm giúp thu thập dữ liệu từ RS485 và đưa lên server qua Ethernet.

7. Lợi ích khi sử dụng Modbus Gateway

✔ Tiết kiệm chi phí nâng cấp hệ thống
✔ Không cần thay thế thiết bị RTU cũ
✔ Dễ dàng tích hợp với hệ thống SCADA hiện đại
✔ Tăng khả năng mở rộng và bảo trì

Kết luận

Trong bối cảnh công nghiệp 4.0, việc tích hợp và chuẩn hóa giao thức truyền thông là yêu cầu bắt buộc. Bộ chuyển đổi tín hiệu Modbus RTU sang Modbus TCP là giải pháp hiệu quả giúp kết nối hệ thống nối tiếp truyền thống với hạ tầng Ethernet hiện đại.

Nếu bạn đang xây dựng hệ thống giám sát, điều khiển từ xa hoặc tích hợp thiết bị công nghiệp, việc lựa chọn một bộ chuyển đổi Modbus chất lượng cao sẽ quyết định đến độ ổn định và khả năng mở rộng của toàn bộ hệ thống.
