Bộ chuyển đổi Modbus-RTU sang Profibus-DP
Bộ chuyển đổi Modbus RTU sang Profibus-DP ODOT-DPM01 – Giải pháp tích hợp hệ thống công nghiệp hiệu quả
Trong các hệ thống tự động hóa công nghiệp, Modbus RTU và Profibus-DP là hai chuẩn truyền thông được sử dụng rất phổ biến. Tuy nhiên, việc kết nối trực tiếp các thiết bị Modbus vào hệ thống Profibus thường gặp nhiều khó khăn. Bộ chuyển đổi Modbus RTU sang Profibus-DP ODOT-DPM01 ra đời nhằm giải quyết triệt để vấn đề này, giúp tích hợp hệ thống nhanh chóng, ổn định và tiết kiệm chi phí.
-

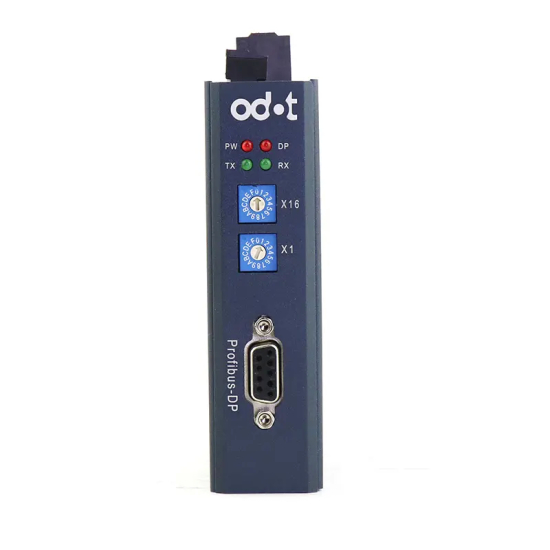

ODOT-DPM01
-
52
- Thông tin sản phẩm
- Bình luận

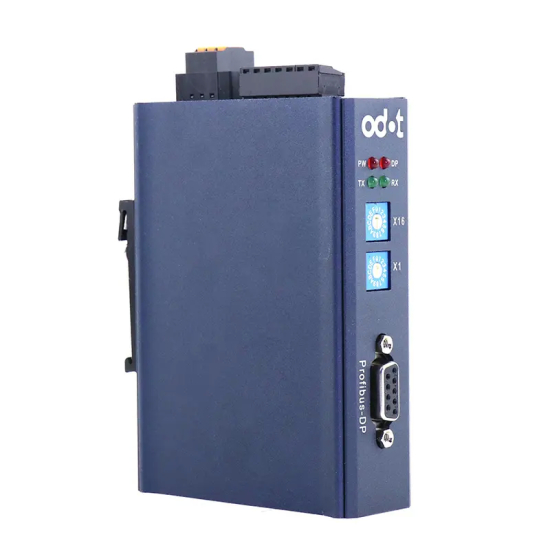

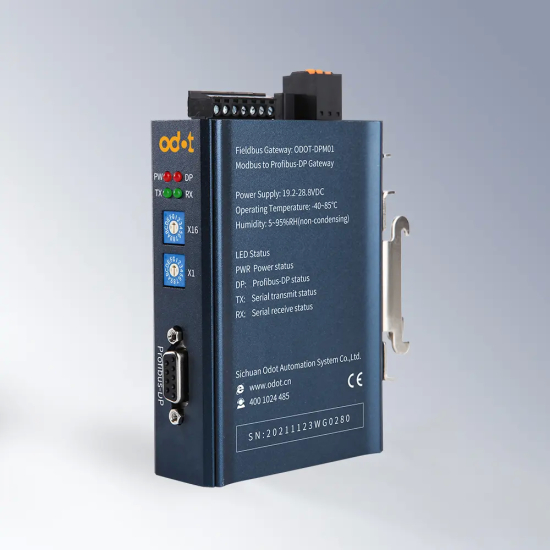

Giới thiệu bộ chuyển đổi Modbus RTU sang Profibus-DP ODOT-DPM01
ODOT-DPM01 là bộ chuyển đổi giao thức truyền thông Modbus RTU/ASCII sang Profibus-DP, cho phép các thiết bị sử dụng chuẩn Modbus như đồng hồ đo, biến tần, cảm biến, module I/O… kết nối trực tiếp với PLC và hệ thống điều khiển sử dụng mạng Profibus-DP.
Thiết bị hoạt động:
-
Modbus RTU/ASCII: Master hoặc Slave
-
Profibus-DP: DP Slave
Nhờ đó, PLC Profibus (đặc biệt là Siemens) có thể đọc/ghi dữ liệu Modbus một cách minh bạch mà không cần lập trình giao thức phức tạp.
Thông số kỹ thuật ODOT-DPM01
| Mechanical | |
| Shell | Aluminum alloy |
| Weight | 162g(ODOT-DPM01) |

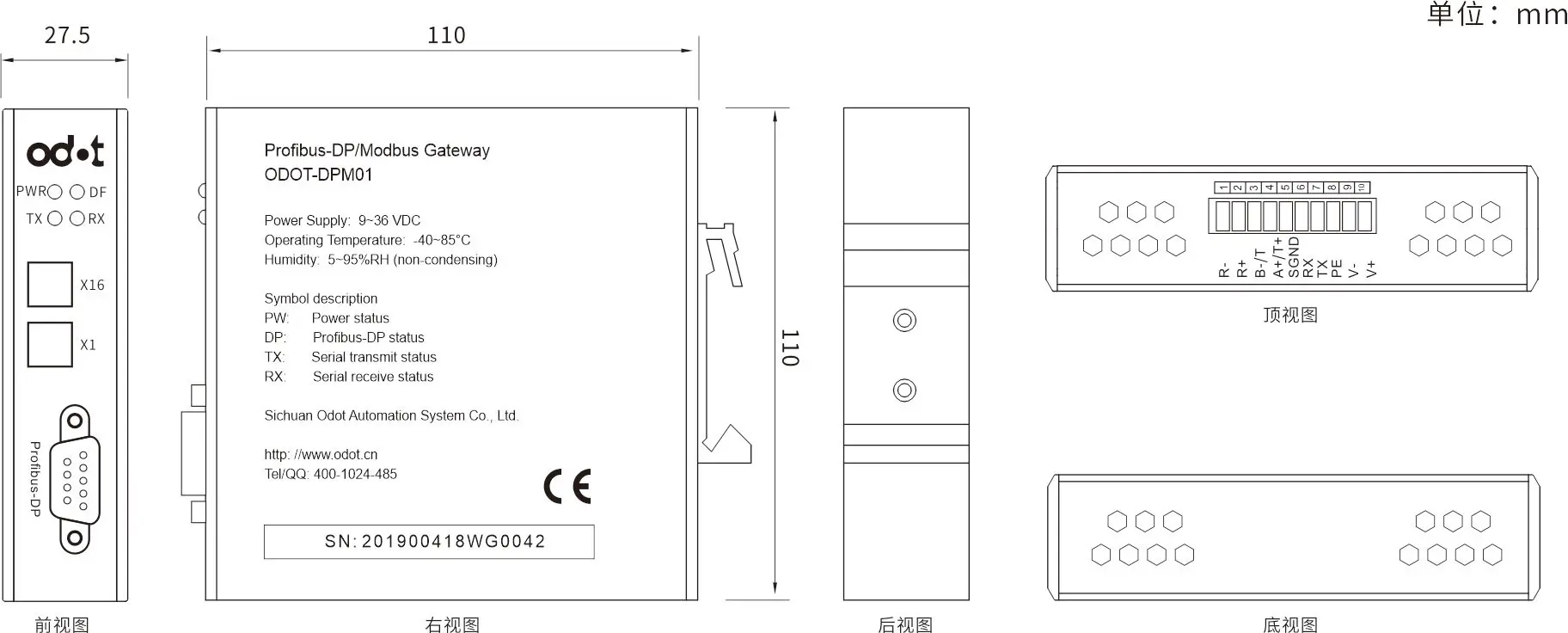

| Dimension | 27.5*110*110mm |
| Working Temperature | -40〜85℃ |
| Storage Temperature | -55〜125℃ |
| Relative Humidity | 5~95% (no condensation) |
| Input Voltage | 19.2 〜28.8VDC |
| Wiring | 3.81mm plug screw terminal |
| Power | Max. 100mA@24V |
| Modbus Serial | |
| Port Number | 1 |
| Serial Port | RS485/422/232, hard wiring selection |
| Wiring | 3.81mm plug screw terminal |
| ESD Protection | ±16KV |
| Rs485 Terminal Resistance | built-in 120Ω |
| Data Bits | 8 |
| Stop Bits | 1, 2 |
| Check digit | None, even, odd |
| Baud Rate | 1200~115200bps |
| Function Code | 01/02/03/04/05/06/15/16 |
| PROFIBUS Interface | |
| Protocol | Profibus-DP/VO |
| Module Slots | 42pcs |
| Communication Rate | 9.6Kbps~ 12Mbps self-adaptive |
| Connection Type | Db9 female connector |
| Isolation Protection | Electromagnetic isolation |
| Terminal Number | 1 |
| Rotary Switch | PROFIBUS address 1~255 |
| Main Technical Parameters | |
| Function Code Support to Modbus | 01/02/03/04/05/06/15/16 |
| Supported Protocol | PROFIBUS-DP/V0 |
| DP Communication Rate | 9.6Kbps ~ 12Mbps self-adaptive |
| DP Data Zone | Max. Input 244 bytes, Max. output 244 bytes, total sum of input and output is288 bytes |
| DP Slave Max | 42pcs |
| Modbus Slave Station Mode | Supports |
| Modbus Master | Supports |
| Modbus Station Number | Max.31pcs |
| Modbus Baud Rate | 1200~115200bps optional |
| Installation | 35mm Standard Din-rail |
| IP Grade | IP20 |
| Others | |
| Certificate | EMC, CE |
| Warranty | 3 years |
| Software | Provide GSD documents / Provide debug software |
Tính năng nổi bật của bộ chuyển đổi ODOT-DPM01
1. Chuyển đổi giao thức ổn định và linh hoạt
-
Chuyển đổi Modbus RTU/ASCII ↔ Profibus-DP
-
Hỗ trợ cả Modbus Master và Modbus Slave
-
Profibus hoạt động theo chuẩn DP/V0
-
Phù hợp cho hệ thống công nghiệp yêu cầu độ ổn định cao
2. Hỗ trợ đa dạng cổng truyền thông Modbus
-
1 cổng RS-485 / RS-422 / RS-232 (chọn bằng phần cứng)
-
Tốc độ truyền: 1.200 – 115.200 bps
-
Hỗ trợ các function code Modbus phổ biến:
-
01, 02, 03, 04, 05, 06, 15, 16
-
👉 Dễ dàng kết nối với hầu hết thiết bị Modbus RTU trên thị trường.
3. Giao tiếp Profibus-DP tốc độ cao
-
Tốc độ Profibus: 9.6 kbps – 12 Mbps (tự động điều chỉnh)
-
Địa chỉ Profibus cài đặt bằng công tắc xoay
-
Kết nối Profibus qua DB9 female
-
Cung cấp file GSD để cấu hình nhanh trong TIA Portal / Step7
👉 Tương thích tốt với PLC Siemens S7-300, S7-400, S7-1200, S7-1500.
4. Thiết kế công nghiệp, độ bền cao
-
Vỏ nhôm chắc chắn, tản nhiệt tốt
-
Lắp DIN-rail 35 mm
-
Nguồn cấp: 19.2 – 28.8 VDC
-
Chống nhiễu, bảo vệ ESD ±16 kV
-
Nhiệt độ hoạt động: -40 ~ 85°C
👉 Phù hợp cho môi trường nhà máy, tủ điện công nghiệp.
Thông số kỹ thuật chính ODOT-DPM01
| Thông số | Giá trị |
|---|---|
| Giao thức | Modbus RTU/ASCII → Profibus-DP |
| Chế độ Modbus | Master / Slave |
| Cổng serial | RS-485 / RS-422 / RS-232 |
| Baud rate Modbus | 1.2 – 115.2 kbps |
| Profibus | DP-V0, Slave |
| Tốc độ Profibus | 9.6 kbps – 12 Mbps |
| Nguồn cấp | 19.2 – 28.8 VDC |
| Nhiệt độ làm việc | -40 ~ 85°C |
| Lắp đặt | DIN-rail 35 mm |
Ứng dụng của bộ chuyển đổi Modbus RTU sang Profibus-DP
ODOT-DPM01 được ứng dụng rộng rãi trong các hệ thống:
-
Kết nối thiết bị Modbus vào PLC Siemens Profibus
-
Tích hợp đồng hồ đo, biến tần Modbus vào hệ thống Profibus-DP
-
Nâng cấp hệ thống cũ Modbus lên Profibus mà không thay thiết bị
-
Hệ thống SCADA, DCS, dây chuyền sản xuất tự động
-
Nhà máy xi măng, thép, thực phẩm, nước, năng lượng
Lợi ích khi sử dụng bộ chuyển đổi ODOT-DPM01
✔ Không cần thay thế thiết bị Modbus hiện có
✔ Giảm chi phí tích hợp hệ thống
✔ Triển khai nhanh, cấu hình đơn giản
✔ Hoạt động ổn định trong môi trường công nghiệp
✔ Tương thích cao với PLC Siemens Profibus-DP
Vì sao nên chọn ODOT-DPM01?
-
Thương hiệu ODOT Automation uy tín
-
Chuyên sâu về thiết bị chuyển đổi giao thức
-
Độ ổn định cao, vận hành lâu dài
-
Tài liệu kỹ thuật đầy đủ, dễ triển khai
-
Giá thành hợp lý so với hiệu năng
Kết luận
Bộ chuyển đổi Modbus RTU sang Profibus-DP ODOT-DPM01 là giải pháp lý tưởng cho các hệ thống tự động hóa cần tích hợp thiết bị Modbus vào mạng Profibus-DP. Với thiết kế công nghiệp bền bỉ, khả năng chuyển đổi linh hoạt và cấu hình đơn giản, ODOT-DPM01 giúp doanh nghiệp tiết kiệm chi phí, thời gian và nâng cao hiệu quả vận hành hệ thống.
