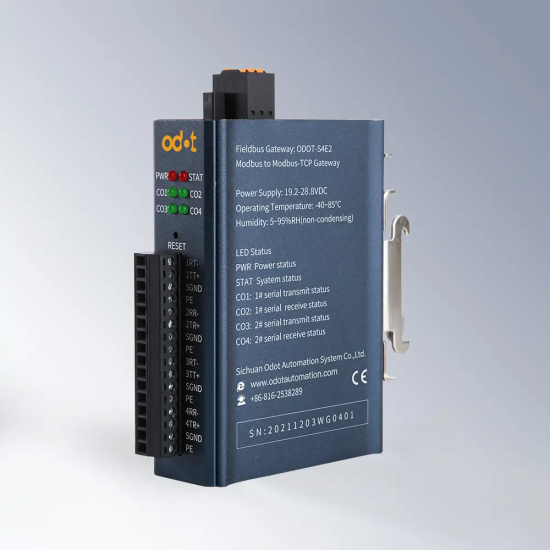

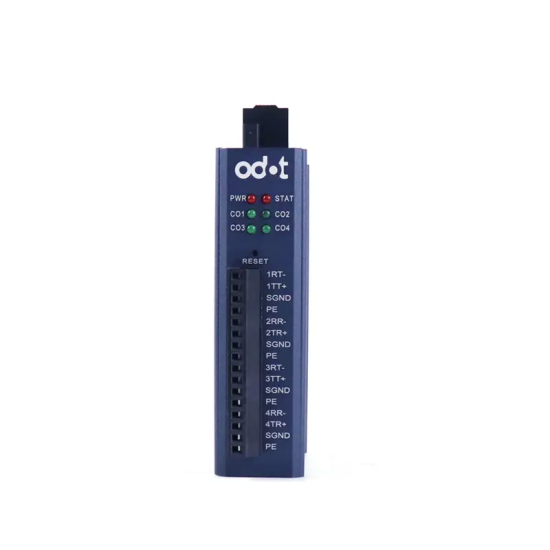

Bộ chuyển đổi ODOT-S4E2

Tính năng nổi bật

• Hỗ trợ chuyển đổi giữa Modbus-RTU/ASCII và Modbus-TCP.

• Hỗ trợ tối đa 5 kết nối TCP Clients cùng lúc.

• 4 cổng serial độc lập, mỗi cổng có thể là Modbus Master hoặc Slave.

• Hỗ trợ dây RS485 / RS232 / RS422 cho từng cổng serial.

• Chế độ hoạt động: truyền dữ liệu trong suốt (transparent transmission) hoặc ánh xạ địa chỉ (address mapping) giữa RTU và TCP.

• Khởi động lại nhanh bằng nút “One key reset”.

• Vỏ bằng hợp kim nhôm, lắp đặt DIN-rail, phù hợp yêu cầu công nghiệp.

Thông số kỹ thuật chính

Cổng Serial Modbus

• Số lượng cổng: 4 cổng (Modbus-RTU/ASCII).

• Chuẩn serial: RS485 / RS232 / RS422.

• Hỗ trợ dữ liệu: 7 hoặc 8 data bit, 1 hoặc 2 stop bit, parity None/Even/Odd.

• Tốc độ baud: 1.200 → 115.200 bps.

• ESD Protection: ±16 kV.

• Mỗi cổng RS485/RS422 có thể treo tối đa ~31 thiết bị.

Giao tiếp Ethernet

• Giao thức: Modbus-TCP server.

• Số cổng Ethernet: 2 cổng RJ45 (hỗ trợ chức năng chuyển mạch).

• Tốc độ: 10/100 Mbps, tự thích ứng.

• TCP Connection: tối đa 5 kết nối.

• Hỗ trợ đầy đủ các lớp mạng TCP/IP: Ethernet, ARP, IP, TCP, ICMP.

Yêu cầu nguồn và môi trường

• Nguồn cấp: 9 – 36 VDC.

• Nhiệt độ hoạt động: -40 → +85°C.

• Nhiệt độ lưu trữ: -55 → +125°C.

• Độ ẩm: 5% → 95% (không ngưng tụ).

• Vỏ sản phẩm bằng hợp kim nhôm chắc chắn, phù hợp môi trường công nghiệp.

Ứng dụng trong hệ thống tự động hóa

Bộ chuyển đổi ODOT-S4E2 phù hợp dùng trong nhiều kịch bản công nghiệp:

• Kết nối cảm biến, đồng hồ đo, thiết bị serial RS485 với PLC và SCADA sử dụng Modbus TCP.

• Giám sát dữ liệu từ xa bằng hệ thống SCADA/IoT thông qua Ethernet.

• Tối ưu hóa mạng truyền thông trong các hệ thống nhà máy, tòa nhà thông minh, xử lý nước, điện năng.

• Mở rộng thiết bị cũ sang hệ thống hiện đại mà không cần thay thế phần cứng hàng loạt.

Tổng kết

Bộ chuyển đổi ODOT-S4E2 – 4 Serial Modbus RTU/ASCII to Modbus TCP Converter là một giải pháp kết nối linh hoạt, mạnh mẽ và công nghiệp hóa giữa các thiết bị Modbus truyền thống và hệ thống Ethernet hiện đại. Sản phẩm hỗ trợ nhiều cổng serial, nhiều chuẩn truyền thông và có thể phục vụ kết nối tới nhiều TCP client đồng thời, phù hợp cho các hệ thống tự động hóa yêu cầu tính ổn định cao.
