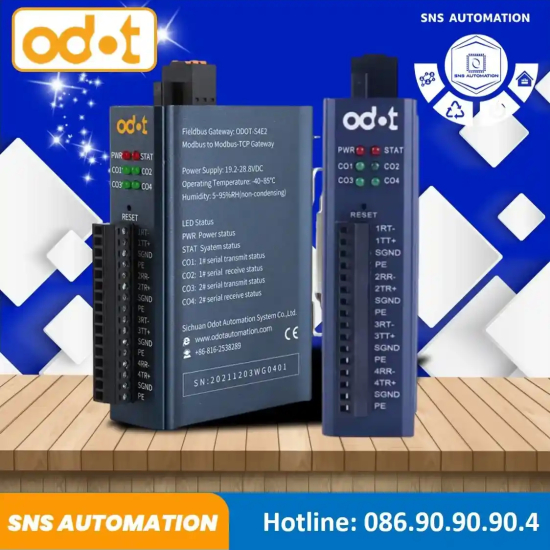

Bộ chuyển đổi tín hiệu Modbus-RTU/ASCII RS485 sang Modbus TCP
Bộ chuyển đổi tín hiệu Modbus-RTU/ASCII RS485 sang Modbus TCP
Giới thiệu chung
Trong các hệ thống tự động hóa công nghiệp hiện nay, Modbus RTU/ASCII qua RS485 vẫn được sử dụng rất phổ biến trên các thiết bị như biến tần, đồng hồ đo điện, cảm biến và bộ điều khiển cũ. Tuy nhiên, xu hướng số hóa và giám sát tập trung đòi hỏi các hệ thống này phải kết nối với mạng Ethernet và Modbus TCP.
Bộ chuyển đổi tín hiệu Modbus-RTU/ASCII RS485 sang Modbus TCP chính là giải pháp tối ưu, giúp kết nối các thiết bị serial truyền thống với PLC, SCADA, HMI và hệ thống giám sát qua mạng LAN/Internet mà không cần thay đổi phần cứng hiện hữu.
-
ODOT-S1E1 V2.0
-
82
- Thông tin sản phẩm
- Bình luận
Bộ chuyển đổi Modbus RTU/ASCII RS485 sang Modbus TCP là gì?
Đây là thiết bị gateway chuyển đổi giao thức, có nhiệm vụ:
-
Nhận dữ liệu Modbus RTU hoặc Modbus ASCII từ cổng RS485
-
Chuyển đổi và truyền dữ liệu đó sang Modbus TCP/IP qua Ethernet
-
Cho phép các hệ thống điều khiển hiện đại truy cập dữ liệu từ thiết bị serial một cách minh bạch
Thiết bị đóng vai trò cầu nối giữa mạng truyền thông nối tiếp và mạng Ethernet công nghiệp.
Giải pháp tiêu biểu: ODOT S1E1 V2.0 Serial Gateway
ODOT S1E1 V2.0 là bộ chuyển đổi Modbus RS485 sang Modbus TCP được sử dụng rộng rãi trong công nghiệp nhờ tính ổn định và cấu hình linh hoạt.
Đặc điểm nổi bật
-
Hỗ trợ Modbus RTU / Modbus ASCII ↔ Modbus TCP
-
Cổng serial đa năng: RS485 / RS422 / RS232
-
Truyền thông Ethernet 10/100 Mbps
-
Hoạt động ở chế độ TCP Server, TCP Client hoặc UDP
-
Cấu hình dễ dàng qua trình duyệt Web
-
Lắp đặt DIN-rail, phù hợp tủ điện công nghiệp
-
Cách ly chống nhiễu cao, hoạt động ổn định trong môi trường khắc nghiệt
Thông số kỹ thuật chính
-
Chuẩn serial: RS485 (2 dây), RS422, RS232
-
Giao thức: Modbus RTU, Modbus ASCII, Modbus TCP
-
Tốc độ baud: 1200 – 115200 bps
-
Cổng Ethernet: 1 x RJ45, 10/100 Mbps
-
Nguồn cấp: 9 – 36 VDC
-
Cách ly:
-
Serial: 3000 VDC
-
Ethernet: 2000 VDC
-
-
Nhiệt độ làm việc: -20 đến +70 °C
Technical Parameters
| Environmental parameters | |
| Working temperature | -20~70℃ |
| Storage temperature | -55~125℃ |
| Operating humidity | 5%~95% (No condensation) |
| The power supply parameters | |
| Number of power ports | 1 |
| Input voltage | 19.2-28.8V(DC) |
| Power consumption | ODOT-S1E1: 700mW, ODOT-S2E1: 1200mW |
| Ethernet parameters | |
| Working mode | TCP server, TCP client, UDP |
| Number of Ethernet ports | 1 |
| Network protocol | TCP, UDP, HTTP |
| Number of TCP connections | |
| TCP server pure passthrough, supports 2 client accesses. | |
| TCP client pure passthrough, support to connect 1 server. | |
| Serial port parameters | |
| Quantity of serial port | ODOT-S1E1: 1, ODOT-S2E1: 2 |
| Serial communication mode | RTU mode and ASCII mode are optional. |
| Serial terminal resistance | 20 Ω external resistance |
| Supported Baud rate | 2400-115200bps |
| Supported validation mode | No check, odd check, even check |
| Number of slave stations supported | 31(RS485) |
Lợi ích khi sử dụng bộ chuyển đổi Modbus RS485 sang Modbus TCP
1. Giữ nguyên thiết bị cũ – nâng cấp hệ thống mới
Không cần thay thế cảm biến, đồng hồ hay thiết bị RS485 hiện có, giúp tiết kiệm chi phí đầu tư.
2. Kết nối dễ dàng với PLC và SCADA
Cho phép PLC Siemens, Schneider, Mitsubishi, Beckhoff… truy cập thiết bị RS485 như Modbus TCP Slave.
3. Giám sát và thu thập dữ liệu từ xa
Dữ liệu Modbus có thể truyền qua mạng LAN, WAN hoặc VPN, phục vụ giám sát web, IoT và hệ thống điều khiển tập trung.
4. Tăng độ ổn định và chống nhiễu
Thiết kế cách ly công nghiệp giúp thiết bị hoạt động ổn định trong môi trường nhiễu điện cao.
Ứng dụng thực tế
-
Hệ thống giám sát điện năng (power meter RS485 → SCADA)
-
Kết nối biến tần, đồng hồ áp suất, cảm biến vào PLC Ethernet
-
Nhà máy sản xuất, trạm xử lý nước, tòa nhà thông minh
-
Hệ thống IoT công nghiệp, thu thập dữ liệu từ thiết bị Modbus
Kết luận
Bộ chuyển đổi tín hiệu Modbus-RTU/ASCII RS485 sang Modbus TCP là giải pháp không thể thiếu trong quá trình hiện đại hóa hệ thống tự động hóa công nghiệp. Với thiết bị như ODOT S1E1 V2.0, doanh nghiệp có thể kết nối nhanh chóng các thiết bị Modbus serial vào mạng Ethernet, nâng cao khả năng giám sát, điều khiển và mở rộng hệ thống trong tương lai.
