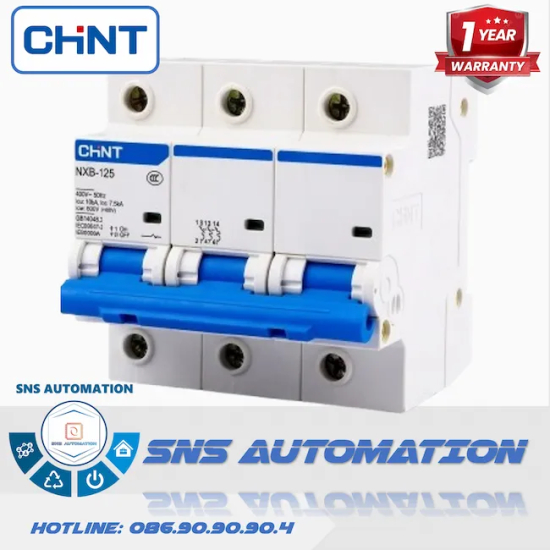

NXB-125 3P C63 10kA Aptomat Chint | MCB 3 Pha 63A Cắt Dòng Cao 10kA
Aptomat NXB-125 3P C63 10kA là dòng cầu dao tự động MCB 3 cực chuyên dụng cho điện công nghiệp và dân dụng 3 pha của Chint. Với tải định mức 63A và dòng cắt ngắn mạch mạnh mẽ 10kA, sản phẩm là chốt chặn an toàn hoàn hảo cho các tủ điện phân phối, động cơ 3 pha, và hệ thống máy móc nhà xưởng vừa và nhỏ.
-
NXB-125 3P C63 10kA
-
131
- Thông tin sản phẩm
- Bình luận
Tổng Quan Về NXB-125 3P C63 10kA Aptomat Chint
Giới thiệu sản phẩm
Đây là thiết bị MCB 3 pha thuộc dòng cắt cao NXB-125. Sản phẩm được thiết kế để xử lý dòng tải 63A trên mạng lưới điện 3 pha 380V/400V, đáp ứng tốt môi trường công nghiệp.
Vai trò cốt lõi
Chịu trách nhiệm giám sát và ngắt điện đồng bộ cả 3 pha (L1, L2, L3) ngay lập tức khi phát hiện tình trạng quá tải 63A hoặc xảy ra hiện tượng chập cháy đoản mạch.
Thông Số Kỹ Thuật Chi Tiết Của NXB-125 3P C63 10kA
Bảng thông số thiết bị
| Model | NXB-125 3P C63 |
| Thương hiệu | Chint |
| Dòng sản phẩm | NXB-125 Series (Dòng cắt cao) |
| Loại thiết bị | MCB (Miniature Circuit Breaker) |
| Số cực | 3P (3 Pha / 3 Cực) |
| Dòng định mức | 63A |
| Đường cong đặc tính | C (5–10 In) |
| Khả năng cắt (Icu) | 10kA (10.000A) |
| Điện áp định mức (Ue) | 400VAC |
| Điện áp cách điện (Ui) | 500V |
| Điện áp xung (Uimp) | 4kV |
| Tần số | 50/60Hz |
| Tiêu chuẩn | IEC 60898-1 |
| Tính năng bảo vệ | Quá tải, ngắn mạch (Đóng cắt đồng thời 3 pha) |
| Tuổi thọ cơ khí | ≥ 20.000 lần |
| Tuổi thọ điện | ≥ 10.000 lần |
| Nhiệt độ làm việc | -5°C đến +40°C |
| Độ ẩm môi trường | ≤ 95% RH |
| Cấp bảo vệ | IP20 |
| Kiểu lắp đặt | Cài thanh DIN 35mm |
| Kích thước (Rộng x Cao x Sâu) | ~ 81 x 81 x 75 mm (Bản rộng 4.5 Module) |
| Ứng dụng | Tủ phân phối 3 pha, bảo vệ động cơ, máy công nghiệp |
| Tương thích hệ thống | Điện 3 pha 3 dây hoặc 3 pha 4 dây (kết hợp trung tính ngoài) |
Giải thích thông số
Dòng 63A trên điện 3 pha 380V cho phép hệ thống vận hành công suất tổng rất lớn. Dòng cắt 10kA đảm bảo dập tắt các sự cố ngắn mạch nghiêm trọng thường gặp trong các nhà xưởng sử dụng máy móc công nghiệp tải nặng.
Đặc Điểm Nổi Bật Của NXB-125 3P C63 10kA
Đóng ngắt đồng bộ 3 pha
Với kết cấu 3 cực liên kết chặt chẽ, khi có một pha bất kỳ gặp sự cố, cả 3 pha sẽ đồng thời ngắt điện. Điều này bảo vệ các động cơ 3 pha khỏi tình trạng cháy cuộn dây do mất pha.
Bền bỉ trong công nghiệp
Sức chịu đựng 10.000A giúp thiết bị "miễn nhiễm" với các hiện tượng dính tiếp điểm hay hồ quang phá hủy, cực kỳ phù hợp cho môi trường tủ điện có dòng khởi động thiết bị cao.
Nguyên Lý Hoạt Động Của NXB-125 3P C63 10kA
Kiểm soát quá tải 63A mỗi pha
Ba thanh lưỡng kim nhiệt ở 3 cực sẽ giám sát dòng điện liên tục. Nếu dòng điện qua pha nào vượt 63A gây sinh nhiệt, thanh lưỡng kim sẽ cong lại và kích hoạt cơ chế gạt chốt ngắt toàn bộ MCB.
Xử lý ngắn mạch tức thời
Khi 2 pha chập nhau hoặc chập chạm vỏ mạ, cuộn dây từ tính tạo lực hút cực mạnh trong phần nghìn giây, đập nhả chốt khóa cơ khí để dập tắt dòng sự cố 10kA ngay tắp lự.
Cấu Tạo Của Aptomat NXB-125 3P C63 10kA
Buồng dập hồ quang 3 khoang độc lập
Sở hữu 3 buồng dập hồ quang lớn riêng biệt cho từng pha, giúp chia cắt và làm nguội tia lửa điện phát sinh do điện áp 400V một cách hiệu quả và an toàn nhất.
Thiết kế cần gạt liên động
Cần gạt của 3 cực được cố định bằng một thanh chốt đúc nguyên khối. Đảm bảo thao tác tay gạt trơn tru, dứt khoát và tránh hiện tượng kẹt cơ khí.
Khi Nào Nên Ứng Dụng NXB-125 3P C63 10kA?
Dành cho tủ phân phối 3 pha
Làm aptomat tổng cho tủ phân phối tầng, aptomat nhánh cấp nguồn cho máy tiện, máy CNC, bơm nước công suất lớn, hoặc các hệ thống điều hòa trung tâm 3 pha.
Tiêu chuẩn cáp dẫn 3 pha
Nên sử dụng cáp đồng có tiết diện tiêu chuẩn từ 10.0mm² đến 16.0mm² cho cả 3 đường dây pha để truyền tải dòng điện 63A một cách mát mẻ, ổn định.
Hướng Dẫn Lắp Đặt NXB-125 3P C63 10kA
Lắp đặt chuẩn kỹ thuật
Cài aptomat lên thanh ray DIN 35mm. Vì kích thước bản 3P khá rộng (~81mm), hãy đo đạc tủ điện cẩn thận để đảm bảo nắp tủ đóng vừa vặn.
Quy tắc đấu L1-L2-L3
Đấu đúng thứ tự các pha (Đỏ - Vàng - Xanh) theo tiêu chuẩn vào 3 lỗ cáp. Cần bóp đầu cos cho dây 16mm² và vặn thật chặt ốc siết để tối ưu khả năng tiếp xúc.
Lưu Ý Khi Sử Dụng NXB-125 3P C63 10kA
Cân bằng tải 3 pha
Dù MCB chịu tải 63A/pha, nhưng để hệ thống bền bỉ, anh em thợ điện cần chia tải thật đồng đều giữa 3 pha, tránh tình trạng pha quá rỗi, pha lại quá tải.
Kết hợp Role nhiệt
Nếu dùng sản phẩm để bảo vệ trực tiếp cho động cơ điện, nên kết hợp thêm Relay nhiệt và Khởi động từ (Contactor) để tạo thành hệ thống bảo vệ an toàn kép.
Cách Kiểm Tra Tình Trạng Hoạt Động Của NXB-125 3P C63 10kA
Thử độ nảy của cần gạt
Gạt tay thử không tải vài lần. Nếu tay gạt của 3 cực đi lên, đi xuống nhẹ nhàng, dứt khoát và không bị lệch nhịp, phần cơ học của MCB vẫn trong trạng thái lý tưởng.
Dùng ampe kìm kẹp dòng
Trong lúc tải đang chạy, dùng ampe kìm kẹp lần lượt 3 sợi cáp đầu ra. Nếu dòng qua các dây đều dưới 63A (tốt nhất là dưới 50A) và aptomat không bị nóng rang lên, hệ thống đang an toàn.
Sản Phẩm Khí Cụ Điện Liên Quan Đến NXB-125 3P C63 10kA
Các mã MCB 3 Pha công suất lớn hơn
Các model cùng series giúp bạn dễ dàng lựa chọn theo dòng tải phù hợp:
Lắp đặt thêm Contactor 3 pha
- Khởi động từ Contactor Chint – Lắp nối tiếp với MCB để điều khiển bật/tắt động cơ.
- Rơ le nhiệt Chint – Kết hợp cùng contactor tạo thành bộ khởi động từ hoàn chỉnh.
- MCCB Chint – Cầu dao dạng khối sử dụng làm aptomat tổng đầu nguồn.
Kết Luận Về Aptomat NXB-125 3P C63 10kA
Aptomat NXB-125 3P C63 10kA là một chiến binh thực thụ trong mạng lưới điện 3 pha công nghiệp và thương mại. Nhờ khả năng chống quá tải 63A hiệu quả, dòng cắt cao 10kA cùng thiết kế nhỏ gọn dạng tép, thiết bị giải quyết trọn vẹn bài toán tối ưu không gian tủ điện nhưng vẫn duy trì độ an toàn tối đa cho máy móc và người vận hành.
