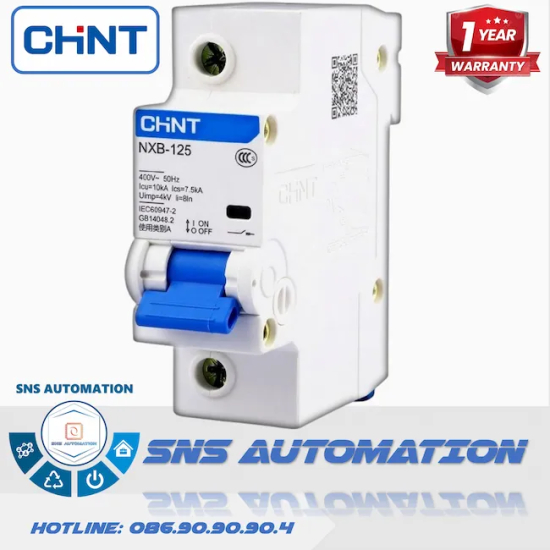

NXB-125 1P C125 10kA Aptomat Chint | MCB 1 Pha 125A Cắt Dòng Cao 10kA
Aptomat NXB-125 1P C125 10kA là mã MCB 1 cực có công suất "khủng" nhất của hãng Chint với khả năng chịu tải lên tới 125A. Kết hợp cùng dòng cắt ngắn mạch siêu cao 10kA, thiết bị là sự thay thế hoàn hảo cho aptomat khối (MCCB) trong các hệ thống điện 1 pha quy mô lớn, đảm bảo an toàn tối đa trước các sự cố quá tải và chập cháy.
-
NXB-125 1P C125 10kA
-
301
- Thông tin sản phẩm
- Bình luận
Tổng Quan Về NXB-125 1P C125 10kA Aptomat Chint
Giới thiệu sản phẩm
Đây là phiên bản MCB 1 cực mạnh mẽ nhất của dòng NXB-125, sở hữu định mức cực đại 125A. Sản phẩm đáp ứng dòng cắt 10kA, mang lại độ an toàn chuẩn công nghiệp cho lưới điện dân dụng.
Vai trò cốt lõi
Đóng vai trò như một "người gác đổng" tối thượng cho mạng điện 1 pha. Thiết bị sẽ tự động ngắt nguồn ngay lập tức nếu phát hiện tải vượt 125A hoặc có hiện tượng đoản mạch nguy hiểm.
Thông Số Kỹ Thuật Chi Tiết Của NXB-125 1P C125 10kA
Bảng thông số thiết bị
| Model | NXB-125 1P C125 |
| Thương hiệu | Chint |
| Dòng sản phẩm | NXB-125 Series (Dòng cắt cao) |
| Loại thiết bị | MCB (Miniature Circuit Breaker) |
| Số cực | 1P (1 Pha) |
| Dòng định mức | 125A |
| Đường cong đặc tính | C (5–10 In) |
| Khả năng cắt (Icu) | 10kA (10.000A) |
| Điện áp định mức (Ue) | 230VAC / 240VAC |
| Điện áp cách điện (Ui) | 500V |
| Điện áp xung (Uimp) | 4kV |
| Tần số | 50/60Hz |
| Tiêu chuẩn | IEC 60898-1 |
| Tính năng bảo vệ | Quá tải, ngắn mạch |
| Tuổi thọ cơ khí | ≥ 20.000 lần |
| Tuổi thọ điện | ≥ 10.000 lần |
| Nhiệt độ làm việc | -5°C đến +40°C |
| Độ ẩm môi trường | ≤ 95% RH |
| Cấp bảo vệ | IP20 |
| Kiểu lắp đặt | Cài thanh DIN 35mm |
| Kích thước (Rộng x Cao x Sâu) | ~ 27 x 81 x 75 mm (Bản rộng 1.5 Module) |
| Ứng dụng | Aptomat tổng 1 pha tủ cấp nguồn lớn, chung cư mini, trạm viễn thông |
| Tương thích hệ thống | Điện lưới 1 pha (1 dây Pha + 1 dây Trung tính) |
Giải thích thông số
Dòng 125A cho phép chạy tải tổng 1 pha lên đến 27.5kW. Sức chịu đựng đoản mạch 10kA (10.000A) giúp CB hoạt động như một "khiên chắn" vững chắc, thay thế được cho nhiều loại MCCB đắt tiền.
Đặc Điểm Nổi Bật Của NXB-125 1P C125 10kA
Khả năng cắt dòng siêu cao 10kA
Tiếp điểm bằng hợp kim đặc biệt đảm bảo không bị dính chặt khi đối mặt với dòng chập cháy lớn, bảo vệ mạng lưới an toàn và có thể tái sử dụng ngay.
Vận hành mượt mà với đường cong C
Chịu được dòng khởi động gấp 5-10 lần định mức, giúp các hệ thống bơm nước, máy nén khí công suất lớn bật lên mà không làm nhảy CB tổng.
Nguyên Lý Hoạt Động Của NXB-125 1P C125 10kA
Bảo vệ khi quá tải 125A
Khi dòng điện vượt mức 125A liên tục, thanh lưỡng kim cảm nhiệt bên trong sẽ cong lại, tác động cơ học làm nhả chốt để cắt nguồn điện.
Bảo vệ khi chập mạch (đoản mạch)
Dòng chập pha sẽ kích hoạt cuộn dây điện từ tạo ra lực hút tức thời. Lực này kéo chốt ngắt điện cực kỳ nhanh để ngăn ngừa hỏa hoạn.
Cấu Tạo Của Aptomat NXB-125 1P C125 10kA
Buồng dập hồ quang kích thước lớn
Cấu trúc rãnh sâu gồm nhiều lá thép song song, chuyên trị việc xé nhỏ và dập tắt tia lửa điện sinh ra bởi dòng 125A một cách nhanh chóng.
Vật liệu nhựa Polymer cao cấp
Vỏ ngoài chống cháy lan, cách điện tuyệt đối và đặc biệt chịu nhiệt rất tốt, không bị giòn gãy dù aptomat tỏa nhiệt khi chạy full tải liên tục.
Khi Nào Nên Ứng Dụng NXB-125 1P C125 10kA?
Aptomat tổng 1 pha siêu tải
Dành riêng cho các tủ điện nhánh lớn của chung cư mini, hệ thống trạm viễn thông hoặc nhà xưởng dùng nhiều máy móc 1 pha hạng nặng.
Yêu cầu cáp dẫn cỡ đại
Để tải được 125A mà không cháy dây, bạn bắt buộc phải dùng dây cáp đồng có tiết diện tối thiểu từ 35.0mm² đến 50.0mm².
Hướng Dẫn Lắp Đặt NXB-125 1P C125 10kA
Lắp đặt lên thanh ray
Dù có công suất "khủng", thiết bị vẫn hỗ trợ ngàm cài tiện lợi lên thanh ray DIN 35mm, giúp tiết kiệm diện tích tủ điện hơn nhiều so với MCCB.
Đấu nối tiếp điểm an toàn
Bấm sẵn đầu cos lớn cho cáp 35mm²-50mm² trước khi đưa vào cực tiếp xúc. Vặn siết ốc thật lực để đảm bảo dẫn điện tốt, chống sinh nhiệt do lỏng lẻo.
Lưu Ý Khi Sử Dụng NXB-125 1P C125 10kA
Khoảng cách tản nhiệt trong tủ
Với dòng điện 125A chạy qua, thiết bị sẽ nóng lên đáng kể. Cần chừa khoảng trống hợp lý giữa các MCB trong tủ để khí nóng dễ dàng thoát ra.
Tính toán hao hụt tải
Chỉ nên sử dụng khoảng 80% công suất định mức (tức khoảng 100A tương đương 22kW) để duy trì độ bền lâu dài nhất cho aptomat.
Cách Kiểm Tra Tình Trạng Hoạt Động Của NXB-125 1P C125 10kA
Kiểm tra ngoại quan định kỳ
Thường xuyên quan sát xem hai đầu bắt vít có bị xỉn màu đồng, có mùi khét hay lớp vỏ nhựa bị cong vênh do quá nhiệt hay không.
Test lực gạt cần gạt
Đóng ngắt thử cần gạt khi không có tải. Nếu cảm giác tay gạt quá nhẹ, lỏng lẻo thì chứng tỏ lò xo cơ khí bên trong đã xuống cấp, cần thay mới.
Sản Phẩm Khí Cụ Điện Liên Quan Đến NXB-125 1P C125 10kA
MCB 1 Pha NXB-125 tải nhỏ hơn
Các model cùng series giúp bạn dễ dàng lựa chọn theo dòng tải phù hợp:
Thiết bị đóng cắt công nghiệp
- Khởi động từ Contactor Chint – Lắp nối tiếp với MCB để điều khiển bật/tắt động cơ.
- Rơ le nhiệt Chint – Kết hợp cùng contactor tạo thành bộ khởi động từ hoàn chỉnh.
- MCCB Chint – Cầu dao dạng khối sử dụng làm aptomat tổng đầu nguồn.
Kết Luận Về Aptomat NXB-125 1P C125 10kA
Aptomat NXB-125 1P C125 10kA chính là giới hạn cao nhất của dòng MCB tép bảo vệ 1 pha. Với khả năng chịu tải khủng 125A và cắt ngắn mạch an toàn 10kA, sản phẩm mang đến sự bảo vệ toàn diện, gọn nhẹ và tối ưu chi phí cực tốt cho các công trình điện đòi hỏi tải trọng lớn.
