LRS-75-24 Nguồn Tổ Ong Meanwell 75W (24VDC, 3.2A, Auto-Range)

Tổng Quan Về Nguồn Tổ Ong Meanwell LRS-75-24

Giới thiệu sản phẩm

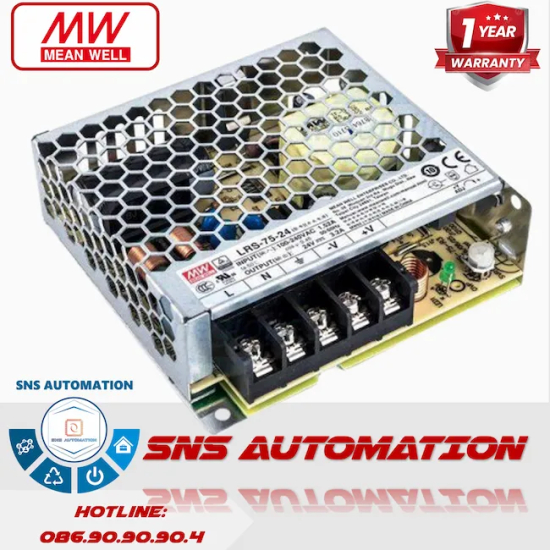

LRS-75-24 là phiên bản nâng cấp hoàn hảo dành cho những hệ thống mà nguồn 35W hay 50W tỏ ra "đuối sức". Mang trong mình công suất 75W (dòng ra 3.2A ở mức 24VDC), thiết bị vẫn giữ được phong độ thiết kế "siêu mỏng cánh" chỉ 30mm của dòng LRS, giúp tối ưu hóa không gian lắp ráp đến mức tối đa.

Vai trò cốt lõi

Nằm ở phân khúc tải trung bình nhẹ, LRS-75-24 là nguồn cấp năng lượng đáng tin cậy cho các cụm van điện từ khí nén, hệ thống cảm biến quang/từ, màn hình cảm ứng HMI, hoặc một dàn đèn LED trang trí tủ kệ. Sự ổn định của nó giúp các tín hiệu điều khiển không bị nhiễu loạn.

Thông Số Kỹ Thuật Chi Tiết Của LRS-75-24

Bảng thông số thiết bị

Giải thích thông số

Tin vui cho anh em thợ: Giống như bản 35W, LRS-75-24 vẫn được trang bị dải điện áp đầu vào Auto-range (85~264VAC). Điều này có nghĩa là bạn hoàn toàn không phải bận tâm tìm kiếm công tắc gạt 110V/220V bên hông nguồn nữa, cắm lưới điện nào bo mạch cũng tự hiểu và chuyển đổi chuẩn xác.

Đặc Điểm Nổi Bật Của Nguồn Meanwell LRS-75-24

Kích thước vuông vức, gọn gàng

Thiết kế của LRS-75-24 gần như là một hình vuông (99 x 97 mm) với độ mỏng 30mm. Form dáng này cực kỳ dễ bố trí trong các máng cáp hẹp hoặc gắn lên thanh ray nhôm trong các tủ điện dân dụng cỡ nhỏ mà không chiếm diện tích của các aptomat khác.

Vận hành tĩnh lặng 100%

Nhờ hiệu suất lên tới 89%, nguồn hao phí rất ít năng lượng dưới dạng nhiệt. Vỏ nhôm đục lỗ tổ ong là đủ để thiết bị tự làm mát mà không cần đến quạt gió, giúp loại bỏ hoàn toàn tiếng ồn và rủi ro hỏng hóc cơ học.

Nguyên Lý Hoạt Động Của Nguồn LRS-75-24

Nắn dòng và băm xung

Điện lưới AC đi vào sẽ được lọc sạch nhiễu cao tần, sau đó chuyển thành điện DC áp cao. IC dao động kết hợp cùng Fet công suất sẽ băm xung liên tục qua biến áp xung để hạ áp, cuối cùng được chỉnh lưu và lọc qua hệ thống tụ điện để cho ra dải áp 24VDC cực kỳ phẳng lặng (nhiễu dưới 150mV).

Khả năng chịu sốc điện áp

Nguồn LRS-75-24 được thiết kế đặc biệt để chịu đựng những cú vọt lố điện áp lên tới 300VAC trong vòng 5 giây. Tính năng này vô giá ở những khu công nghiệp có lưới điện không ổn định, giúp bảo vệ toàn bộ thiết bị tải đằng sau không bị cháy chập.

Cấu Tạo Của Bộ Nguồn LRS-75-24

Lớp vỏ nhôm bảo vệ 5G

Toàn bộ linh kiện SMD được hàn dán chắc chắn trên bo mạch và bọc lại bởi lớp vỏ kim loại dày. Khung vỏ này không chỉ tản nhiệt mà còn giúp nguồn vượt qua bài test chống rung 5G, phù hợp gắn trực tiếp lên thân máy móc có độ rung động nhỏ.

Cầu đấu 5 trạm gọn gàng

Vẫn giữ cụm Domino 5 chân đặc trưng của dòng công suất nhỏ: 3 chân cấp nguồn AC (L, N, Đất) và 2 chân lấy nguồn DC ra (+V, -V). Kèm theo đó là nắp nhựa trong suốt đậy ngoài để bảo vệ an toàn chống chạm tay gây giật.

Khi Nào Nên Ứng Dụng LRS-75-24?

Tủ điện điều khiển máy đóng gói, băng tải nhỏ

Dòng điện 3.2A là quá đủ để nuôi một bộ điều khiển PLC, kết hợp với một loạt Relay, Contactor 24V và các cụm cảm biến tiệm cận xung quanh máy mà không lo sụt áp.

Hệ thống LED trang trí nội thất

Với những đoạn LED dây dán tủ bếp, tủ quần áo yêu cầu nguồn cấp phải nhỏ gọn để giấu trên trần thạch cao mà không phát ra tiếng quạt ồn ào vào ban đêm, LRS-75-24 chính là sự lựa chọn số 1.

Hướng Dẫn Lắp Đặt Nguồn LRS-75-24

Đấu dây AC vào nguồn

Bỏ qua bước gạt công tắc, bạn chỉ việc kẹp đầu cos cho dây điện 220V, sau đó đấu dây pha vào chân L, dây trung tính vào chân N. Bắt buộc siết chặt dây nối đất vào biểu tượng tiếp địa (GND) để triệt tiêu dòng rò rỉ ra vỏ kim loại.

Lấy điện 24V ra tải

Đấu dây dương của tải (thường màu đỏ) vào cực +V, dây âm (thường màu đen) vào cực -V. Biến trở +V ADJ bên cạnh cho phép bạn tăng/giảm điện áp một chút (từ 21.6V đến 28.8V) trong trường hợp đường dây dẫn quá dài gây rớt áp.

Lưu Ý Khi Sử Dụng Nguồn LRS-75-24

Sử dụng đúng công suất an toàn (Derating)

Để nguồn sống thọ từ 5-10 năm, chỉ nên bắt nó gánh khoảng 80% tải danh định. Nghĩa là tổng công suất thiết bị cắm vào LRS-75-24 chỉ nên dừng ở mức khoảng 60W (tương đương 2.5A) là hoàn hảo và mát mẻ nhất.

Bảo vệ khỏi môi trường ẩm ướt

Vỏ tổ ong giúp tản nhiệt cực tốt nhưng lại hở, không chống nước. Tuyệt đối không lắp nguồn ở nơi mưa hắt hoặc có độ ẩm đọng sương lọt vào.

• Cos chỉ (Cos ghim bấm dây điện): Tiết diện Domino của LRS-75 khá nhỏ, sử dụng cos chỉ sẽ giúp bạn luồn dây đồng vào dễ dàng, siết chặt mà không bị tòe lõi dây gây chập sang chân bên cạnh.

• LRS-50-24 (Phiên bản công suất 50W - 2.2A, thông số và ngoại hình tương đồng)
• LRS-100-24 (Phiên bản mạnh mẽ hơn với công suất 100W - 4.5A, tự động nhận điện áp)
