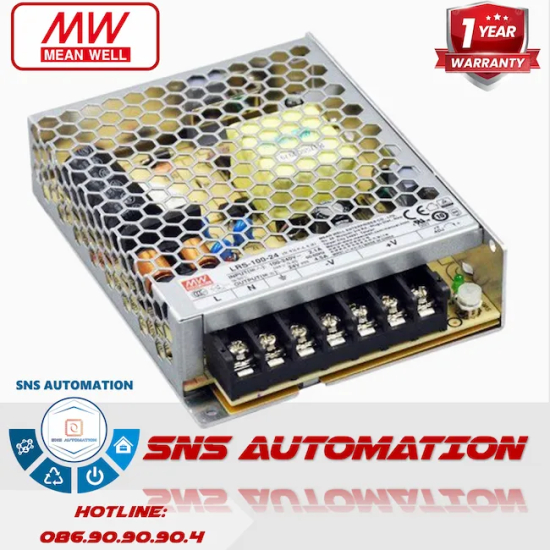

LRS-100-24 Nguồn Tổ Ong Meanwell 100W (24VDC, 4.5A, Siêu Mỏng)

Tổng Quan Về Nguồn Tổ Ong Meanwell LRS-100-24

Giới thiệu sản phẩm

LRS-100-24 là bộ nguồn xung (thường gọi là nguồn tổ ong) phân khúc tầm trung với công suất 100W của hãng Meanwell. Thiết bị cung cấp đầu ra 24VDC cùng dòng điện định mức 4.5A, đáp ứng tốt cho các hệ thống tự động hóa cỡ nhỏ đến trung bình.

Vai trò cốt lõi

Làm nhiệm vụ chuyển đổi dòng điện xoay chiều (AC) không ổn định từ lưới điện thành dòng điện một chiều (DC) 24V an toàn, phẳng nhiễu. Đây là trái tim cung cấp năng lượng cho các thiết bị như PLC, HMI, cảm biến và rơ le trong tủ điện.

Thông Số Kỹ Thuật Chi Tiết Của LRS-100-24

Bảng thông số thiết bị

Giải thích thông số

Điểm khác biệt đắt giá nhất của LRS-100-24 so với các dòng công suất cao là khả năng tự động nhận dải điện áp đầu vào cực rộng (85-264VAC). Bạn cắm vào lưới điện 110V hay 220V thiết bị đều chạy tốt mà không cần phải gạt công tắc chuyển đổi.

Đặc Điểm Nổi Bật Của Nguồn Meanwell LRS-100-24

Thiết kế siêu mỏng tối ưu không gian

Vẫn giữ vững đặc trưng của series LRS, thiết bị có độ dày vỏn vẹn 30mm. Kích thước nhỏ gọn 129x97mm giúp dễ dàng giấu nguồn vào các hộp kỹ thuật âm tường hoặc máng cáp hẹp.

Chịu sốc điện áp 300VAC

Nguồn có khả năng chịu đựng được các đợt điện áp tăng vọt lên tới 300VAC trong vòng 5 giây mà không bị đánh thủng linh kiện, đặc biệt hữu ích ở những nhà máy có chất lượng điện lưới thiếu ổn định.

Nguyên Lý Hoạt Động Của Nguồn LRS-100-24

Chuyển đổi năng lượng hiệu suất cao

Bo mạch sử dụng công nghệ chuyển mạch tần số cao, giúp đạt hiệu suất chuyển đổi lên tới 90%. Điều này đồng nghĩa với việc điện năng bị hao phí dưới dạng nhiệt lực là rất thấp, tiết kiệm điện năng vận hành.

Cơ chế tản nhiệt tự nhiên 100%

Với công suất 100W, thiết bị tản nhiệt hoàn toàn qua lớp vỏ nhôm đục lỗ mà không cần dùng đến quạt làm mát. Nhờ đó, nguồn hoạt động tĩnh lặng tuyệt đối và không lo hỏng hóc do kẹt quạt bụi bẩn.

Cấu Tạo Của Bộ Nguồn LRS-100-24

Vỏ nhôm hợp kim đục lỗ

Lớp vỏ nhôm thiết kế dạng lưới tổ ong đảm bảo luồng không khí luôn lưu thông qua bo mạch, đồng thời tạo nên kết cấu cứng cáp chịu được lực rung lắc 5G, bảo vệ an toàn cho hệ thống linh kiện bên trong.

Cầu đấu 7 chân ốc vít

Do dòng điện ở mức trung bình (4.5A), bộ nguồn được trang bị dải cầu đấu 7 chân gọn gàng. Gồm 3 chân cho nguồn vào (L, N, Đất) và 4 chân ngõ ra (2 chân -V, 2 chân +V) để thuận tiện rẽ nhánh dây điện.

Khi Nào Nên Ứng Dụng LRS-100-24?

Tủ điều khiển tự động hóa vừa và nhỏ

Công suất 100W cực kỳ vừa vặn để nuôi một dàn vi xử lý PLC, màn hình điều khiển HMI, kết hợp cùng cụm rơ le trung gian và cụm van điện từ công suất thấp trong các máy đóng gói, máy dán nhãn.

Cấp nguồn cho Camera và LED chiếu sáng

Dòng điện 4.5A mượt mà, không gợn nhiễu là sự lựa chọn hàng đầu cho các hệ thống Camera an ninh giám sát tập trung 24V hoặc chạy các cuộn LED dây trang trí tủ kệ nội thất.

Hướng Dẫn Lắp Đặt Nguồn LRS-100-24

Đấu nối nguồn vào và ra

Cấp điện 220VAC vào cặp chân L (Dây Lửa) và N (Dây Nguội). Nối tiếp địa vào chân số 3. Lấy điện áp 24VDC tại các chân +V (cực dương) và -V (cực âm) để dẫn tới thiết bị tiêu thụ. Thiết bị có nắp đậy nhựa trong suốt để chống giật.

Bù áp bằng biến trở (+V ADJ)

Trường hợp tải ở xa khiến điện áp bị hao hụt trên đường dây, bạn có thể sử dụng tua vít bake nhỏ vặn biến trở (+V ADJ) nằm góc ngoài cùng bên phải cầu đấu để tăng vọt điện áp lên tối đa 28.8VDC bù đắp.

Lưu Ý Khi Sử Dụng Nguồn LRS-100-24

Không cần tìm công tắc 110V/220V

Hãy lưu ý, từ dòng 100W trở xuống (như LRS-50, LRS-75, LRS-100), Meanwell thiết kế dải áp Auto 85-264VAC. Do đó, bạn không cần phải tháo vỏ hay tìm kiếm công tắc gạt áp như trên dòng LRS-350, cứ cắm điện là chạy.

Quy tắc hao hụt tải (Derating)

Dù không có quạt tản nhiệt, LRS-100-24 vẫn chạy rất mát nếu bạn tuân thủ quy tắc 80%. Nghĩa là chỉ nên kéo các tải có tổng công suất khoảng 80W (khoảng 3.5A). Không nên lạm dụng chạy 100% công suất trong tủ điện kín bức bí.

Cách Kiểm Tra Tình Trạng Hoạt Động

Đo điện áp ngõ ra bằng VOM

Sau khi cấp điện, dùng đồng hồ vạn năng (VOM) đo vào 2 cực +V và -V. Nếu kim đồng hồ chỉ đúng 24VDC, chức năng xuất áp của nguồn hoàn toàn bình thường.

Kiểm tra qua LED báo hiệu

Trên cụm chân đấu có một bóng đèn LED nhỏ màu xanh lá. Cấp điện mà đèn này sáng liên tục nghĩa là nguồn đang làm việc. Nếu đèn chớp tắt liên tục, có thể do tải đang bị ngắn mạch (chập dây) hoặc quá tải, nguồn đang tự động ngắt để bảo vệ.

Sản Phẩm Khí Cụ Điện Liên Quan

Phụ kiện bắt buộc và thiết bị kết hợp

Các mã sản phẩm cùng series

Kết Luận Về Nguồn LRS-100-24

Mang lại mức năng lượng 100W vừa vặn, kết hợp với khả năng tự động thích ứng với dải điện lưới rộng mà không cần thao tác gạt công tắc phức tạp, Meanwell LRS-100-24 thực sự là giải pháp tối ưu cho những tủ điện tầm trung. Sự ổn định, bền bỉ, tản nhiệt tự nhiên im lặng chính là bảo chứng giúp sản phẩm này luôn lọt top bán chạy trong series LRS.
