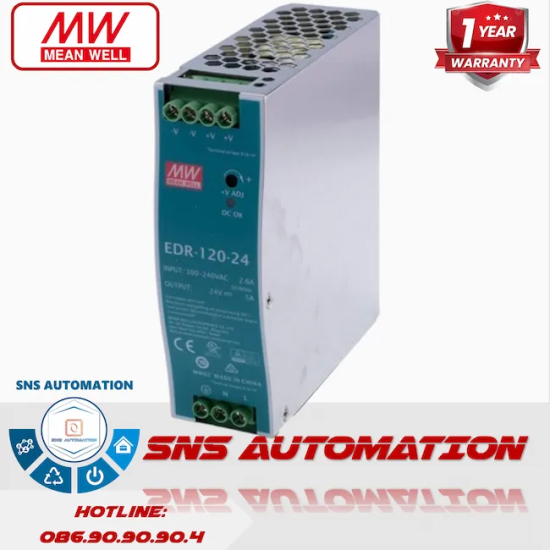

EDR-120-24 Nguồn Gài Thanh Ray Meanwell 120W (24VDC, 5A, Vỏ Nhôm Bản Kinh Tế)

Tổng Quan Về Nguồn Gài Ray Meanwell EDR-120-24

Giới thiệu sản phẩm

Nằm trong series E (Economical - Kinh tế) của hệ sinh thái DIN Rail Meanwell, EDR-120-24 là câu trả lời hoàn hảo cho bài toán cân bằng giữa ngân sách và chất lượng. Với mức công suất 120W (dòng ngõ ra 5A ở 24VDC), bộ nguồn này khoác lên mình lớp vỏ hợp kim nhôm cứng cáp y hệt dòng NDR cao cấp, nhưng được tối ưu hóa linh kiện lọc nhiễu để mang lại mức giá "mềm" hơn rất nhiều cho các dự án đấu thầu khắt khe về vốn.

Vai trò cốt lõi

Nhiệm vụ của EDR-120-24 là ngự trị trên thanh ray tủ điện, tiếp nhận dòng điện xoay chiều biến động để cung cấp nguồn 24V sạch và ổn định cho các thiết bị điều khiển tự động hóa như: PLC, màn hình HMI cảm ứng, các bộ đếm timer, rơ-le kiếng và hệ thống cảm biến công nghiệp cỡ trung.

Thông Số Kỹ Thuật Chi Tiết Của EDR-120-24

Bảng thông số thiết bị (Full Datasheet)

Giải thích thông số

Điểm chú ý lớn nhất của EDR-120-24 nằm ở tiêu chuẩn EMC Class A. Nghĩa là khả năng lọc nhiễu phát xạ của nó ở mức cơ bản công nghiệp (phù hợp với tủ điện nhà xưởng), thay vì Class B chặt chẽ hơn (dùng cho cả khu dân cư/y tế) như dòng NDR. Đổi lại, bạn có chỉ số MTBF (tuổi thọ) lên tới 465.400 giờ cực kỳ ấn tượng và độ sai số điện áp (Tolerance) chỉ ±1%, chứng minh tính bền bỉ của một thương hiệu lớn dù ở phân khúc giá rẻ.

Đặc Điểm Nổi Bật Của Nguồn Meanwell EDR-120-24

Kích thước siêu mỏng Slim-line 40mm

Sở hữu bề ngang chỉ vỏn vẹn 40mm, EDR-120-24 giúp tiết kiệm không gian trên thanh DIN rail một cách đáng kể. Bạn có thể dễ dàng nhét thêm nhiều Aptomat tép, Contactor hay Relay trung gian vào tủ điện mà không lo bị cấn vướng.

Đạt chuẩn UL508 chuyên cho điều khiển công nghiệp

Bất chấp mức giá rẻ, bộ nguồn này vẫn sở hữu chứng nhận UL508 (Chứng nhận thiết bị điều khiển công nghiệp của Mỹ). Điều này khẳng định vỏ máy, bo mạch và khả năng chịu tải của EDR-120-24 đáp ứng hoàn toàn các tiêu chuẩn an toàn ngặt nghèo nhất trong dây chuyền sản xuất tự động.

Nguyên Lý Hoạt Động Của Nguồn EDR-120-24

Bảo vệ quá tải Constant Current Limiting

Khi tải gắn vào vượt quá 105~130% định mức (tức là thiết bị kéo dòng từ 5.2A đến 6.5A), bộ nguồn sẽ không tắt ngúm ngay lập tức. Thay vào đó, nó kích hoạt chế độ Constant Current Limiting: tự động hạ điện áp xuống để giữ cho dòng điện không tăng thêm, giúp duy trì năng lượng cho các thiết bị như động cơ DC cỡ nhỏ vượt qua dòng khởi động (đề-pa).

Tản nhiệt đối lưu không khí tĩnh

Thiết bị hoàn toàn không sử dụng quạt (Fanless). Nhiệt lượng sinh ra trong quá trình hạ áp được truyền trực tiếp ra lớp vỏ nhôm dày và thoát ra ngoài qua các khe tản nhiệt bố trí ở đỉnh và đáy, giúp nguồn vận hành im lặng tuyệt đối và không hút bụi bẩn vào trong bo mạch.

Cấu Tạo Của Bộ Nguồn EDR-120-24

Khung vỏ hợp kim nhôm thoát nhiệt

Giống như "người anh em" NDR, EDR-120-24 được trang bị lớp vỏ hợp kim nhôm phay xước chắc chắn. Nó bảo vệ các tụ điện và chip bên trong khỏi các tác động va đập vật lý trong xưởng sản xuất, đồng thời đóng vai trò như một phiến tản nhiệt khổng lồ.

Hệ thống trạm đấu nối Domino

Cụm trạm vít Domino được chia rõ ràng: Phía dưới nhận nguồn lưới AC (L, N) và có 1 chân nối đất (FG) đặc biệt quan trọng để chống rò điện ra vỏ nhôm. Phía trên có sẵn 4 cực DC (2 cực +V và 2 cực -V) cho phép thợ điện dễ dàng rẽ nhánh dây cấp cho 2 thiết bị khác nhau mà không cần đấu nối chắp vá.

Khi Nào Nên Ứng Dụng EDR-120-24?

Tủ điện máy móc phổ thông

Nếu bạn đang thiết kế tủ điều khiển cho máy khuấy, máy bơm nước công nghiệp, hoặc băng tải cỡ nhỏ, nơi môi trường không có quá nhiều nhiễu sóng điện từ tinh vi, thì EDR-120-24 là lựa chọn số 1. Nó làm cực tốt nhiệm vụ của mình với chi phí vật tư rẻ hơn NDR.

Hệ thống van khí nén, Solenoid valve

Với dòng điện 5A, nguồn dư sức "kéo" một cụm van điện từ (Solenoid) đóng ngắt khí nén liên tục trong các hệ thống tự động hóa phân xưởng mà không lo sụt áp cục bộ.

Hướng Dẫn Lắp Đặt Nguồn EDR-120-24

Khóa an toàn trên thanh DIN Rail

Thiết bị được trang bị ngàm gài lò xo đúc liền ở mặt lưng. Bạn chỉ việc móc ngàm trên vào thanh ray TS-35, sau đó ấn mạnh phần đuôi nguồn vào ray để chốt bật xuống khóa chặt lại. Lắp đặt chưa tới 3 giây và không cần khoan lỗ bắt vít.

Thao tác đi dây

Sử dụng cáp điện 1.5mm² hoặc 2.5mm² có bấm sẵn đầu Cos kim. Đưa dây L, N vào cụm bên dưới và siết vít. Bắt buộc phải đấu một sợi cáp nối đất vào chân FG để loại bỏ tĩnh điện trên vỏ. Ở ngõ ra phía trên, siết cáp tải vào cụm +V và -V là hệ thống sẵn sàng "on air".

Lưu Ý Khi Sử Dụng Nguồn EDR-120-24

Nắm rõ quy tắc suy giảm công suất (Derating Curve)

Theo biểu đồ của hãng, bộ nguồn đạt công suất 100% (5A) ở dải nhiệt độ từ -20°C đến 45°C. Tuy nhiên, nếu nhiệt độ hầm tủ điện tăng lên 60°C, công suất của thiết bị sẽ tự động giảm xuống chỉ còn khoảng 60% (tức là tải tối đa chỉ nên ở mức 3A). Việc thông gió cho tủ điện là rất quan trọng.

Giữ khoảng cách đối lưu

Dòng điện 5A sinh nhiệt khá lớn. Hãng khuyến cáo nên để trống khoảng cách tối thiểu 40mm ở phía trên/dưới và 20mm ở hai bên hông của bộ nguồn. Không nên xếp nó kẹp chặt giữa hai thiết bị sinh nhiệt khác như rơ-le bán dẫn (SSR) hay biến tần.

Sản Phẩm Khí Cụ Điện Liên Quan

Thiết bị vật tư tủ điện

Các mã sản phẩm cùng series

Kết Luận Về Nguồn EDR-120-24

Nếu bạn cần một bộ nguồn gài ray chuẩn chỉ, vỏ kim loại chắc chắn, công suất 120W đủ dùng nhưng ngân sách đấu thầu lại bị giới hạn, thì Meanwell EDR-120-24 không có đối thủ. Bằng việc điều chỉnh một chút về chuẩn chống nhiễu EMC, Meanwell đã tạo ra một thiết bị cực kỳ "ngon-bổ-rẻ", tuổi thọ cao và an toàn tuyệt đối cho mọi cấu hình tủ điện công nghiệp phổ thông.
