Biến Tần 3 Pha Là Gì? Nguyên Lý Hoạt Động Và Ứng Dụng Trong Công Nghiệp

Cấu tạo của biến tần 3 pha

Cấu tạo biến tần 3 pha

Một biến tần 3 pha thường bao gồm các bộ phận chính sau:

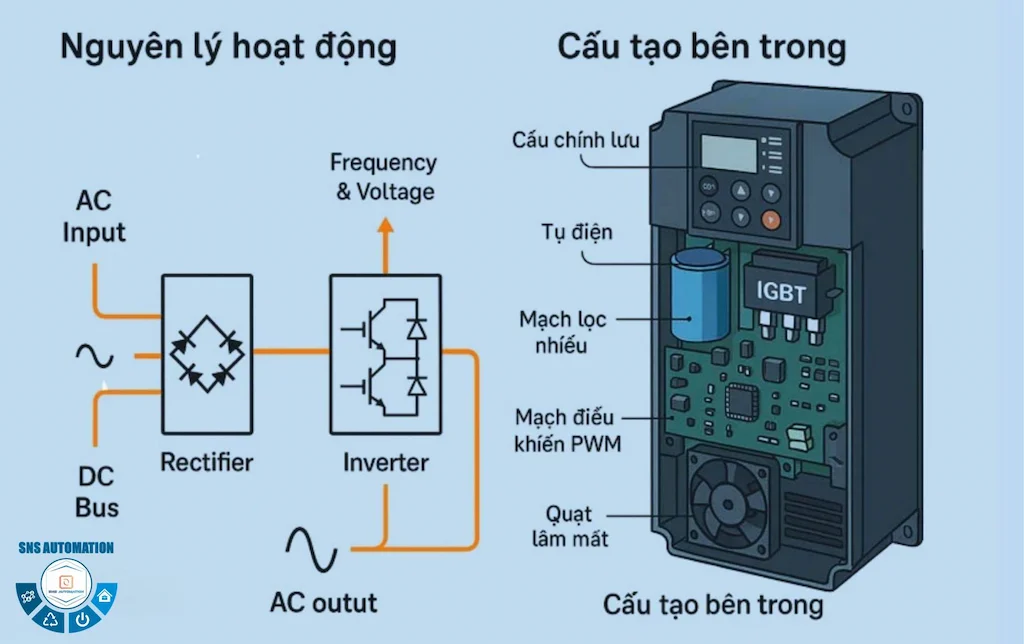

Linh kiện phần cứng biến tần 3 pha

1. Bộ chỉnh lưu (Rectifier)

Bộ phận này có nhiệm vụ chuyển đổi điện áp AC 3 pha thành điện áp DC thông qua cầu diode hoặc transistor.

2. Mạch DC Bus (tụ lọc)

Tụ điện sẽ lọc và ổn định điện áp DC, giúp nguồn điện ổn định trước khi đưa vào mạch nghịch lưu.

3. Mạch nghịch lưu (Inverter)

Mạch nghịch lưu sử dụng các linh kiện bán dẫn như IGBT hoặc MOSFET để chuyển đổi điện áp DC thành điện áp AC 3 pha với tần số mong muốn.

4. Bộ điều khiển

Bộ vi xử lý sẽ điều khiển quá trình đóng mở các linh kiện công suất để điều chỉnh tần số, điện áp và tốc độ động cơ.

---

Nguyên lý hoạt động của biến tần 3 pha

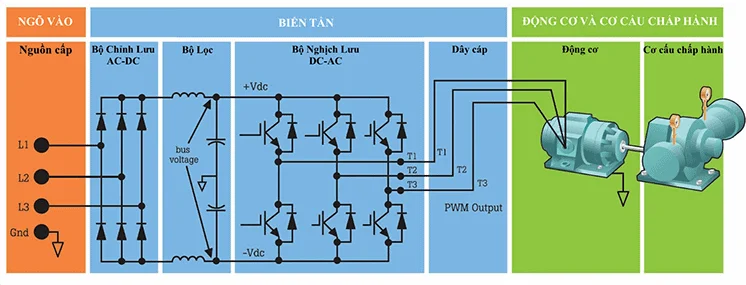

                                                 Nguyên lý hoạt động của biến tần

Nguyên lý hoạt động của biến tần 3 pha gồm 3 giai đoạn chính:

1. Chỉnh lưu nguồn điện

Nguồn điện AC 3 pha từ lưới điện được chuyển đổi thành điện áp một chiều (DC).

2. Lọc và ổn định điện áp

Điện áp DC được lọc bởi tụ điện để tạo ra nguồn điện DC ổn định.

3. Nghịch lưu tạo AC 3 pha

Biến tần sử dụng kỹ thuật PWM (Pulse Width Modulation) để tạo ra điện áp AC 3 pha với tần số và điện áp điều chỉnh theo yêu cầu.

Nhờ thay đổi tần số đầu ra, biến tần có thể điều chỉnh tốc độ động cơ từ chậm đến nhanh một cách vô cấp.

---

Ưu điểm của biến tần 3 pha

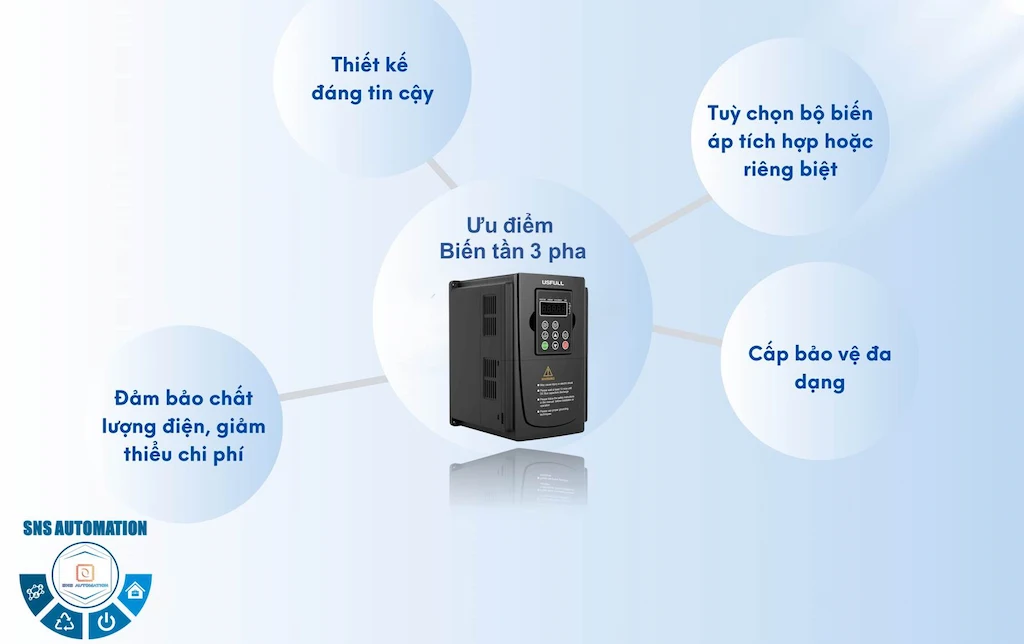

Ưu điểm biến tần 3 pha

Sử dụng biến tần 3 pha mang lại nhiều lợi ích cho hệ thống điện:

• Điều khiển tốc độ động cơ chính xác

• Tiết kiệm điện năng hiệu quả

• Khởi động mềm giúp giảm dòng khởi động

• Giảm hao mòn cơ khí cho động cơ

• Tăng tuổi thọ thiết bị

• Tích hợp nhiều chức năng bảo vệ

Trong nhiều ứng dụng, biến tần có thể tiết kiệm từ 20% – 40% điện năng so với phương pháp điều khiển truyền thống.

---

Ứng dụng của biến tần 3 pha

Hiện nay, biến tần 3 pha được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp như:

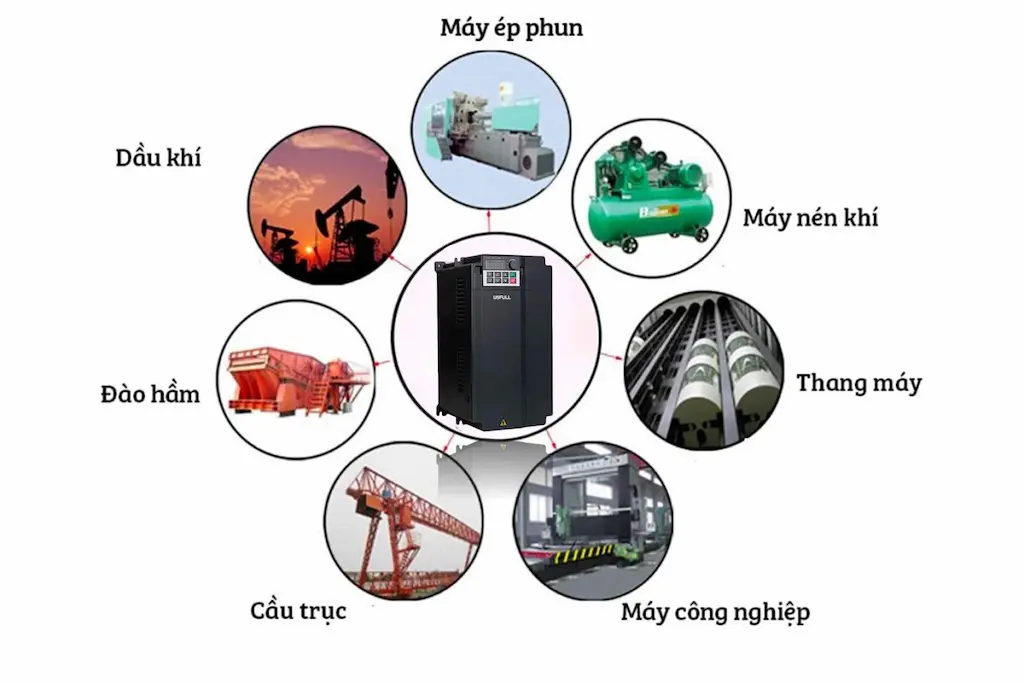

Ứng dụng của biến tần

1. Hệ thống bơm nước

• Bơm cấp nước

• Bơm tăng áp

• Bơm xử lý nước thải

2. Hệ thống quạt công nghiệp

• Quạt hút bụi

• Quạt thông gió

• Hệ thống HVAC

3. Dây chuyền sản xuất

• Băng tải

• Máy đóng gói

• Máy ép nhựa

4. Ngành cơ khí và chế tạo

• Máy CNC

• Máy nén khí

• Máy trộn công nghiệp

---

Các loại biến tần 3 pha phổ biến

Trên thị trường hiện nay có nhiều loại biến tần 3 pha, phổ biến nhất gồm:

Biến tần 3 pha vào 3 pha

• Điện áp vào: 380V

• Điện áp ra: 380V

• Dùng trong nhà máy và công nghiệp.

Biến tần 1 pha vào 3 pha

• Điện áp vào: 220V

• Điện áp ra: 3 pha

• Dùng khi không có nguồn điện 3 pha.

Biến tần 3 pha công suất lớn

• Công suất từ vài kW đến hàng trăm kW

• Sử dụng trong các hệ thống công nghiệp nặng.

---

Kinh nghiệm chọn biến tần 3 pha

Khi lựa chọn biến tần 3 pha, cần lưu ý các yếu tố sau:

• Công suất động cơ (kW / HP)

• Điện áp nguồn cấp (220V hoặc 380V)

• Loại tải (bơm, quạt, băng tải…)

• Môi trường lắp đặt

• Thương hiệu biến tần

Một số thương hiệu biến tần phổ biến:

• Mitsubishi

• USFULL

• Yaskawa

• Delta

• Schneider

• Siemens

Biến tần sử dụng phổ biến tại Việt Nam

---

Kết luận Biến tần 3 pha

Biến tần 3 pha là thiết bị quan trọng trong hệ thống điện công nghiệp hiện đại, giúp điều khiển tốc độ động cơ chính xác, tiết kiệm điện năng và tăng tuổi thọ thiết bị.

Nhờ khả năng điều chỉnh tần số và điện áp linh hoạt, biến tần đang được ứng dụng rộng rãi trong các ngành như sản xuất, cơ khí, bơm nước, HVAC và tự động hóa công nghiệp.
