TPC1430Ni Màn Hình HMI MCGS 14 Inch (Widescreen, Quad-Core, Có Ethernet)

Giới thiệu về màn hình HMI MCGS TPC1430Ni

Sự phát triển của tự động hóa đồng nghĩa với việc dữ liệu máy móc ngày càng nhiều. Việc phải liên tục lật qua lật lại giữa các trang HMI nhỏ để tìm thông số lỗi sẽ làm giảm tốc độ xử lý sự cố của kỹ sư. Màn hình HMI MCGS TPC1430Ni giải quyết triệt để bài toán này bằng cách cung cấp một "bức tranh toàn cảnh" 14 inch. Với độ cứng cáp của vật liệu vỏ công nghiệp, khả năng chống nhiễu từ tính vượt trội, thiết bị này thường được gắn chễm chệ ngay trên cánh tủ điện chính của các phòng điều khiển trung tâm (Control Room).

Ưu điểm nổi bật của mã sản phẩm TPC1430Ni

Không gian hiển thị siêu rộng (Widescreen)

Kích thước 14 inch mang lại diện tích hiển thị tăng gấp nhiều lần so với các dòng tiêu chuẩn. Người lập trình có thể dễ dàng chèn một đồ thị thời gian thực (Real-time Trend), bảng cảnh báo (Alarm Table), và sơ đồ P&ID của toàn bộ nhà máy lên cùng một trang duy nhất, giúp người vận hành có cái nhìn trực quan và ra quyết định nhanh chóng.

Cấu hình phần cứng "Khủng"

Để xuất hình ảnh mượt mà trên một màn hình lớn, TPC1430Ni được MCGS trang bị bộ vi xử lý Quad-core mạnh mẽ, kết hợp cùng dung lượng RAM và bộ nhớ trong dồi dào. Nhờ đó, việc lưu trữ hàng vạn bản ghi dữ liệu lịch sử (Data Logging) hay chạy các hiệu ứng đồ họa phức tạp (Animation) đều diễn ra trơn tru mà không bị đơ ứng dụng.

Truyền thông IoT đa giao thức

Thiết bị có sẵn cổng Ethernet (LAN) tốc độ cao cùng các cổng Serial vật lý (RS232/RS485/RS422). Nó có thể đóng vai trò như một Master đọc dữ liệu từ hàng chục PLC con ở dưới xưởng, sau đó gói ghém dữ liệu và truyền lên hệ thống mạng nội bộ của công ty một cách bảo mật và liên tục.

Thông số kỹ thuật chi tiết của TPC1430Ni

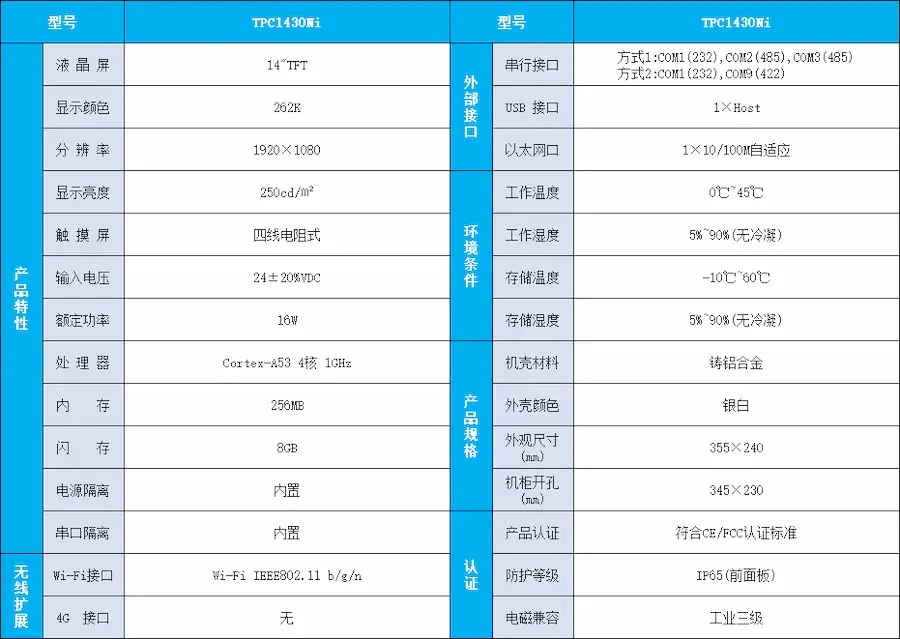

Hình 1: Thông số chi tiết của màn hình HMI MCGS TPC1430Ni (14 Inch, Widescreen, Có cổng Ethernet)

Ứng dụng thực tế của TPC1430Ni

Phòng điều khiển trung tâm (Control Room)

Tại các nhà máy gạch men, nhà máy xi măng hay trạm trộn bê tông cỡ lớn, màn hình TPC1430Ni thường được lắp đặt trên bàn điều khiển trung tâm. Nó vẽ lại toàn bộ sơ đồ đường ống, băng tải, phễu xả và cho phép kỹ sư trưởng quan sát, ra lệnh từ xa thay vì phải dùng màn hình máy tính thông thường vốn rất dễ hỏng trong môi trường rung lắc.

Hệ thống kiểm tra chất lượng tự động

Trong các máy kiểm tra quang học (AOI) hoặc phân loại sản phẩm, màn hình 14 inch cung cấp tầm nhìn cực tốt để hiển thị rõ các khu vực sản phẩm bị lỗi (NG) hoặc thông số biểu đồ chất lượng (SPC) để công nhân kiểm tra lại một cách dễ dàng.

Các sản phẩm liên quan đến TPC1430Ni

Các sản phẩm chung dòng liên quan đến HMI MCGS (N-Series)

MCGS đáp ứng mọi quy mô dự án với dải sản phẩm màn hình cảm ứng từ nhỏ đến siêu lớn. Dưới đây là danh sách đầy đủ các model thuộc N-Series để bạn linh hoạt chọn lựa:

• TPC7032Nt: 7 Inch, bản tiêu chuẩn kinh tế, không có Ethernet.
• TPC7032Ni: 7 Inch, vi xử lý Dual-core, có tích hợp cổng Ethernet.
• TPC1031Nt: 10 Inch, Quad-core, phiên bản tiêu chuẩn không có cổng LAN.
• TPC1031Ni: 10 Inch, Quad-core, trang bị đầy đủ cổng mạng Ethernet.
• TPC1231Ni: 12 Inch, màn hình cỡ trung-lớn, có Ethernet, viền màn hình hiện đại.
• TPC1430Ni: 14 Inch, màn hình Widescreen siêu rộng, đồ họa siêu nét cho phòng SCADA (Mã sản phẩm hiện tại).
• TPC1530Ni: 15 Inch, kích thước công nghiệp tiêu chuẩn lớn, cấu hình mạnh mẽ lưu trữ cực lớn.
• TPC1531Ni: 15 Inch, phiên bản nâng cấp mạng tốc độ cao, hoàn thiện nhất cho dự án lớn.

Các sản phẩm tương thích với TPC1430Ni

Với một thiết bị trung tâm như TPC1430Ni, việc trang bị phần cứng phụ trợ đi kèm là vô cùng quan trọng:

• Bộ nguồn công nghiệp công suất cao: Do màn hình lớn tiêu thụ dòng cao hơn, bạn nên dùng nguồn Omron S8FS-C05024 hoặc Meanwell LRS-75-24 (24VDC - 3A trở lên) để đảm bảo ổn định.
• PLC cỡ trung và lớn: Thường được ghép nối qua mạng Ethernet với các "ông lớn" như Siemens S7-1500, Mitsubishi dòng Q, FX5U, hoặc các trạm Remote I/O.
• Phần mềm giám sát SCADA: Có thể kết nối đẩy dữ liệu trực tiếp lên phần mềm MCGS PC chạy trên máy tính phòng Server quản lý.

Kết luận về màn hình HMI MCGS TPC1430Ni

Việc đầu tư một màn hình cỡ lớn chưa bao giờ là dư thừa đối với các hệ thống phức tạp. HMI MCGS TPC1430Ni chứng minh được giá trị của mình thông qua không gian hiển thị 14 inch thoáng đãng, cấu hình lõi tứ bền bỉ và khả năng truyền thông Ethernet toàn diện. Không chỉ giúp kỹ sư giảm tải áp lực khi theo dõi hàng trăm thông số, TPC1430Ni còn là điểm nhấn nâng tầm sự chuyên nghiệp, bề thế cho toàn bộ hệ thống tủ điện điều khiển của bạn.
