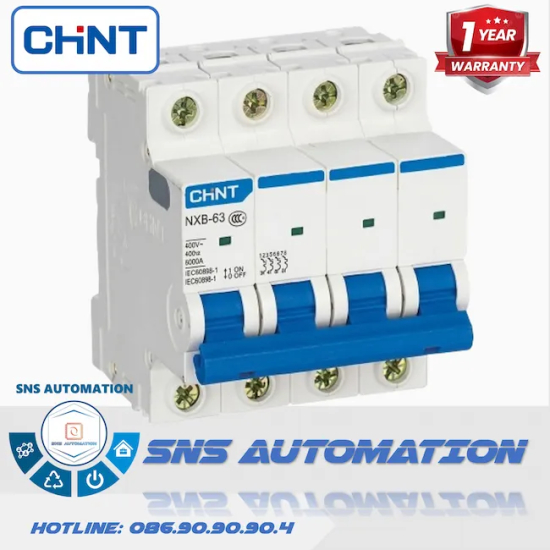

NXB-63 4P C32 6kA Aptomat Chint | MCB 4 Pha 32A Bảo Vệ Toàn Diện

Tổng Quan NXB-63 4P C32 6kA Aptomat Chint

Giới thiệu sản phẩm

Aptomat NXB-63 4P C32 6kA là phiên bản MCB 4 cực (3 pha lửa, 1 pha mát) thuộc dòng NXB-63 danh tiếng từ hãng Chint. Thiết bị được thiết kế để tự động ngắt mạch điện một cách chính xác khi xảy ra sự cố, bảo vệ an toàn cho hệ thống điện công nghiệp và dân dụng quy mô vừa.

Vai trò cốt lõi

Đảm nhiệm vai trò bảo vệ trung tâm cho các cụm tải lên tới 32A. Với cơ chế ngắt đồng thời 4 cực, aptomat cách ly hoàn toàn cả pha nóng và pha trung tính khỏi nguồn cấp, triệt tiêu mọi rủi ro giật điện do hiện tượng dòng rò hoặc lệch pha gây ra trong quá trình vận hành và bảo trì.

Thông Số Kỹ Thuật Chi Tiết NXB-63 4P C32

Bảng thông số NXB-63 4P C32

Giải thích thông số

Mức dòng định mức 32A đáp ứng rất tốt cho các hệ thống tải có tổng công suất từ 15kW đến 20kW. Dòng cắt 6kA (6000A) đảm bảo aptomat có thể dập tắt hồ quang an toàn khi xảy ra sự cố chập mạch nguy hiểm, ngăn chặn đám cháy lây lan trong tủ điện.

Đặc Điểm Nổi Bật của Aptomat NXB-63 4P C32 6kA

Cách ly 4 dây đồng bộ

Việc thiết kế 4 cực (3 pha nóng + 1 pha mát) có liên động cơ khí giúp thiết bị đóng cắt đồng thời. Điều này tạo ra sự an toàn tuyệt đối, đặc biệt quan trọng trong các công xưởng nơi dòng điện có thể rò rỉ ngược lại qua dây trung tính chung.

Khả năng chịu dòng khởi động tốt

Sở hữu đặc tính cắt loại C, CB cho phép vượt tải chớp nhoáng từ 5-10 lần định mức. Tính năng này vô cùng cần thiết để khởi động các máy nén, motor công nghiệp mà không làm aptomat bị "nhảy" nhầm.

Nguyên Lý Hoạt Động của MCB NXB-63 4P C32

Cơ chế nhiệt (Bảo vệ quá tải)

Bảo vệ hệ thống cáp điện khỏi tình trạng phát nhiệt do sử dụng quá tải. Khi dòng điện vượt mức 32A trong một khoảng thời gian, thanh lưỡng kim sẽ giãn nở, uốn cong và tác động lên cơ cấu ngắt mạch.

Cơ chế điện từ (Bảo vệ ngắn mạch)

Khi hai pha chập nhau gây ra dòng điện khổng lồ, cuộn nam châm điện tử bên trong sẽ ngay lập tức sinh ra từ trường mạnh, kéo lẫy nhả chốt để cắt điện trong thời gian tính bằng mili-giây.

Cấu Tạo của Aptomat NXB-63 4P C32 6kA

Lớp vỏ cách điện tối ưu

Được cấu thành từ nhựa chống cháy, vỏ bọc MCB 32A không chỉ cứng cáp trước các va đập cơ học mà còn duy trì khả năng cách điện 500V, đảm bảo an toàn thao tác bằng tay cho người dùng.

Buồng dập hồ quang kim loại

Trang bị nhiều lá thép mỏng xếp song song. Khi hồ quang điện (tia lửa) xuất hiện lúc cắt dòng 32A, chúng sẽ bị hút vào buồng, chia nhỏ và triệt tiêu ngay lập tức để bảo vệ các tiếp điểm đồng bên trong.

Ưu Điểm Khi Sử Dụng MCB NXB-63 4P 32A

Độ bền và tuổi thọ vượt trội

MCB Chint 32A đạt tiêu chuẩn quốc tế với tuổi thọ cơ học trên 20.000 lần và tuổi thọ điện trên 10.000 lần. Bạn có thể hoàn toàn an tâm về chi phí vòng đời sản phẩm cực kỳ tiết kiệm.

Thi công lắp ráp cực nhanh

Thiết kế chuẩn kích thước din-rail 35mm. Chỉ cần một động tác ấn gài ngàm đơn giản là aptomat đã nằm chắc chắn trên thanh ray tủ điện, giúp đẩy nhanh tiến độ thi công thực tế.

Ứng Dụng Thực Tế của NXB-63 4P C32 6kA

Aptomat tổng cho phân xưởng nhỏ

Với dòng 32A, thiết bị này đủ sức làm cầu dao tổng bảo vệ cho toàn bộ hệ thống điện của một nhà xưởng quy mô nhỏ, phòng server hoặc một tầng của tòa nhà thương mại.

Động cơ và hệ thống máy lạnh

Thường được dùng để cấp nguồn và bảo vệ cho các cụm máy điều hòa trung tâm (VRV/VRF), thang máy nhỏ, máy phay, máy tiện 3 pha có sử dụng hệ thống điều khiển điện áp 220V qua dây trung tính.

Khi Nào Nên Chọn Dòng C32 4P

Tương thích tiết diện cáp điện

Để bảo vệ hệ thống một cách tối ưu nhất với định mức 32A, cáp điện kết nối trong hệ thống của bạn nên có tiết diện lõi đồng từ 6.0mm² đến 10.0mm².

Yêu cầu cách ly nguồn điện toàn diện

Sử dụng bản 4P khi bạn cần phải ngắt hoàn toàn cả 3 dây lửa và 1 dây nguội để đảm bảo khu vực tải phía sau không còn bất cứ điện áp rò rỉ nào, đáp ứng tiêu chuẩn an toàn PCCC nghiêm ngặt.

So Sánh Với Các Model Khác

So với NXB-63 4P C25

Bản C32 (32A) cung cấp không gian tải lớn hơn đáng kể so với C25 (25A), rất phù hợp nếu hệ thống của bạn đang chạy ở mức sát tải 25A hoặc có dự định nâng cấp thêm máy móc trong tương lai gần.

So với NXB-63 3P C32

Bản 4P C32 ngắt cả dây trung tính, mang lại sự bảo vệ 100% khi hệ thống bị sự cố chéo pha. Bản 3P chỉ ngắt dây nóng, không thể giải quyết được tình trạng điện áp rò truyền qua dây trung tính nối liền.

Sản Phẩm Khí Cụ Điện Liên Quan

MCB cùng dòng NXB-63

Thiết bị bảo vệ & đóng cắt đồng bộ

Kết Luận về Aptomat NXB-63 4P C32 6kA

Với dòng định mức 32A ấn tượng và tính năng cắt đồng thời 4 cực an toàn, Aptomat NXB-63 4P C32 6kA của Chint là lựa chọn đáng giá cho các tủ điện phân phối chính hoặc tủ điều khiển máy móc 3 pha. Sản phẩm cam kết mang lại khả năng vận hành ổn định, bảo vệ hữu hiệu và sự yên tâm tuyệt đối cho hệ thống điện của bạn.
