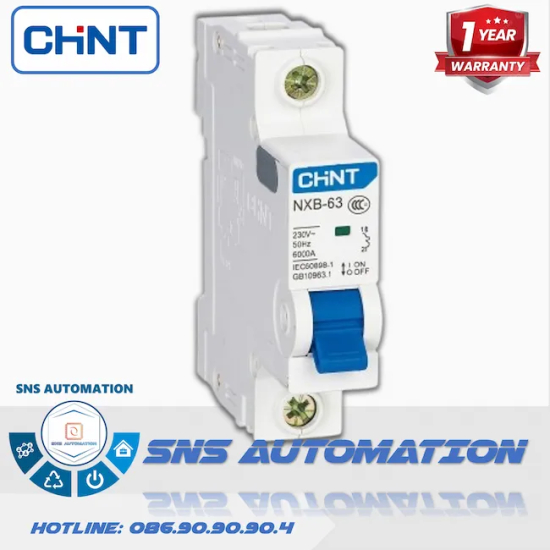

NXB-63 1P C63 6kA Aptomat Chint 63A – MCB 1 Pha Tải Cực Lớn, Công Suất Cao
NXB-63 1P C63 6kA là aptomat 1 pha 63A của Chint, chuyên dùng cho hệ thống điện tải cực lớn, bảo vệ quá tải và ngắn mạch hiệu quả. Phù hợp cho tủ điện tổng, máy móc công nghiệp và hệ thống công suất cao.
-
NXB-63 1P C63 6kA
-
222
- Thông tin sản phẩm
- Bình luận
Tổng Quan Aptomat NXB-63 1P C63 6kA
Giới thiệu sản phẩm
NXB-63 1P C63 6kA là MCB 1 pha 63A thuộc dòng NXB-63 của Chint, được thiết kế để bảo vệ hệ thống điện khỏi quá tải và ngắn mạch ở mức tải cực lớn. Đây là model cao nhất trong dải MCB 1P 6kA của dòng NXB-63.
Vai trò trong hệ thống điện
Thiết bị thường đóng vai trò aptomat tổng cho nhánh 1 pha hoặc bảo vệ các tải lớn như máy móc công nghiệp, hệ thống điều hòa trung tâm và thiết bị tiêu thụ điện cao.
Thông Số Kỹ Thuật NXB-63 1P C63 6kA
Bảng thông số chi tiết đầy đủ
| Model | NXB-63 1P C63 |
| Thương hiệu | Chint |
| Dòng sản phẩm | NXB-63 Series |
| Loại thiết bị | MCB (Miniature Circuit Breaker) |
| Số cực | 1P |
| Dòng định mức | 63A |
| Đường cong đặc tính | C (5–10 In) |
| Khả năng cắt | 6kA |
| Điện áp định mức | 230/400VAC |
| Điện áp cách điện | 500V |
| Điện áp xung | 4kV |
| Tần số | 50/60Hz |
| Tiêu chuẩn | IEC 60898-1 |
| Bảo vệ | Quá tải, ngắn mạch |
| Tuổi thọ cơ khí | ≥ 20.000 lần |
| Tuổi thọ điện | ≥ 10.000 lần |
| Nhiệt độ làm việc | -5°C đến +40°C |
| Độ ẩm | ≤ 95% RH |
| Cấp bảo vệ | IP20 |
| Lắp đặt | Thanh DIN 35mm |
| Kích thước | ~18 x 80 x 75 mm |
| Trọng lượng | ~0.12 kg |
| Ứng dụng | Điện dân dụng cao cấp, công nghiệp |
| Tương thích | Hệ thống điện 1 pha |
Ý nghĩa thông số
Dòng 63A là mức cao nhất trong dòng MCB 1P, phù hợp làm aptomat tổng cho nhánh 1 pha hoặc hệ thống điện có công suất cực lớn.
Đặc Điểm Nổi Bật của NXB-63 1P C63 6kA
Chịu tải tối đa
MCB 63A đảm bảo vận hành ổn định ngay cả trong điều kiện tải cực lớn liên tục.
Độ tin cậy cao
Hoạt động chính xác, hạn chế tối đa sự cố điện ngoài ý muốn.
Nguyên Lý Hoạt Động của NXB-63 1P C63 6kA
Cơ chế nhiệt
Ngắt khi dòng vượt định mức trong thời gian dài.
Cơ chế điện từ
Ngắt nhanh khi xảy ra ngắn mạch lớn.
Cấu Tạo của NXB-63 1P C63 6kA
Vật liệu cao cấp
Nhựa chống cháy và cách điện tốt.
Tiếp điểm bền
Đảm bảo đóng cắt ổn định và tuổi thọ cao.
Ưu Điểm Khi Sử Dụng của NXB-63 1P C63 6kA
An toàn tuyệt đối
Bảo vệ toàn diện hệ thống điện công suất lớn.
Dễ triển khai
Phù hợp lắp đặt nhanh trong tủ điện tiêu chuẩn.
Ứng Dụng Thực Tế của NXB-63 1P C63 6kA
Tủ điện tổng
Đóng vai trò CB tổng cho hệ thống 1 pha tải lớn.
Công nghiệp
Dùng cho máy móc và hệ thống sản xuất.
Khi Nào Nên Chọn C63
Tải cực đại
Khi hệ thống yêu cầu dòng điện tối đa.
Làm CB tổng
Phù hợp làm aptomat chính cho hệ thống 1 pha.
So Sánh Với Các Model Khác
So với C50
C63 có khả năng chịu tải cao hơn, phù hợp hệ thống lớn hơn.
So với MCCB
C63 vẫn nhỏ gọn hơn nhưng công suất gần tiệm cận MCCB nhỏ.
Sản Phẩm Liên Quan
MCB cùng dòng NXB-63
Các model cùng series giúp bạn dễ dàng lựa chọn theo dòng tải phù hợp:
- NXB-63 1P C6 6kA
- NXB-63 1P C10 6kA
- NXB-63 1P C16 6kA – thiết bị công suất vừa
- NXB-63 1P C20 6kA – tải lớn
- NXB-63 1P C25
- NXB-63 1P C32 6kA – tải lớn
- NXB-63 1P C40
- NXB-63 1P C50
- NXB-63 1P C63 (đang xem)
MCB khác số cực
Nếu hệ thống của bạn là điện 3 pha hoặc cần bảo vệ nhiều dây:
- NXB-63 2P – điện 1 pha có trung tính
- NXB-63 3P – hệ thống 3 pha
- NXB-63 4P – bảo vệ toàn bộ hệ thống
Thiết bị đóng cắt & bảo vệ liên quan
- Contactor Chint – đóng cắt tự động
- Relay nhiệt – bảo vệ quá tải cho motor
- MCCB Chint – aptomat tổng công suất lớn
- RCCB / ELCB – chống rò điện, chống giật
Thiết bị điều khiển & tự động hóa
Kết hợp để xây dựng hệ thống tự động hoàn chỉnh:
- PLC Mitsubishi / Siemens
- Biến tần (Inverter) – điều khiển tốc độ động cơ
- HMI – màn hình điều khiển
- Timer, relay trung gian
Phụ kiện tủ điện
Không thể thiếu khi lắp đặt MCB:
- Thanh DIN rail 35mm
- Thanh cái (busbar)
- Cầu đấu (terminal block)
- Dây điện, đầu cos, phụ kiện đấu nối, vỏ tủ điện
Kết Luận về NXB-63 1P C63 6kA
NXB-63 1P C63 6kA là aptomat 63A mạnh nhất trong dòng MCB 1P, phù hợp cho hệ thống điện tải cực lớn, đảm bảo an toàn, ổn định và hiệu suất vận hành lâu dài.
