MDR-60-24 Nguồn Gài Thanh Ray Meanwell 60W (24VDC, 2.5A, DIN Rail)

Tổng Quan Về Nguồn Gài Ray Meanwell MDR-60-24

Giới thiệu sản phẩm

MDR-60-24 là bộ nguồn xung thuộc phân khúc DIN Rail (gài thanh ray) công suất 60W của thương hiệu Meanwell. Thiết bị cung cấp đầu ra 24VDC với dòng điện 2.5A, nổi bật bởi thiết kế dạng khối dọc siêu tiết kiệm diện tích và khả năng cách điện tuyệt vời.

Vai trò cốt lõi

Chuyển đổi điện lưới xoay chiều 220V thành điện áp 1 chiều 24VDC để nuôi các thiết bị điều khiển trong tủ điện. Nhờ thiết kế ngàm gài, nó giúp việc lắp đặt, thay thế và đấu nối dây trong các hệ thống tự động hóa diễn ra nhanh chóng, gọn gàng và chuyên nghiệp.

Thông Số Kỹ Thuật Chi Tiết Của MDR-60-24

Bảng thông số thiết bị

Giải thích thông số

Ngoài việc tự động nhận dải điện áp rộng (85-264VAC) như dòng LRS-100, MDR-60-24 còn nổi bật với khả năng tiết kiệm điện năng khi không tải (chỉ tiêu thụ dưới 0.75W). Kích thước bề ngang thu hẹp tối đa chỉ 40mm giúp tiết kiệm "không gian vàng" trên thanh ray tủ điện.

Đặc Điểm Nổi Bật Của Nguồn Meanwell MDR-60-24

Chuẩn gài DIN Rail quốc tế

Không cần khoan lỗ bắt ốc phức tạp, thiết bị được tích hợp sẵn ngàm nhựa lò xo phía sau. Chỉ cần một thao tác ấn nhẹ, nguồn sẽ khóa chặt vào thanh ray nhôm TS-35, thuận tiện cho việc thi công và bảo trì định kỳ.

Tín hiệu cảnh báo DC OK Relay

Đây là tính năng "ăn tiền" của dòng MDR. Thiết bị cung cấp một cặp tiếp điểm Relay (chân DC OK). Khi nguồn hoạt động bình thường, tiếp điểm đóng. Nếu có sự cố mất áp, tiếp điểm mở ra, truyền tín hiệu về PLC hoặc còi báo động để kỹ thuật viên kịp thời xử lý.

Nguyên Lý Hoạt Động Của Nguồn MDR-60-24

Chuyển mạch xung an toàn cao

Điện lưới AC đi vào được lọc nhiễu EMI, qua mạch băm xung tần số cao để hạ áp, sau đó chỉnh lưu thành nguồn DC 24V. Nhờ lớp vỏ nhựa đạt chuẩn cách điện Class I, thiết bị không rò rỉ điện ra vỏ, an toàn tuyệt đối cho người thao tác.

Tản nhiệt đối lưu không khí

Không sử dụng quạt, bộ nguồn tận dụng các khe tản nhiệt được bố trí khéo léo ở đỉnh và đáy vỏ nhựa. Khí nóng nhẹ bay lên trên sẽ hút khí mát từ dưới vào, tạo thành luồng đối lưu tự nhiên giúp làm mát bo mạch liên tục.

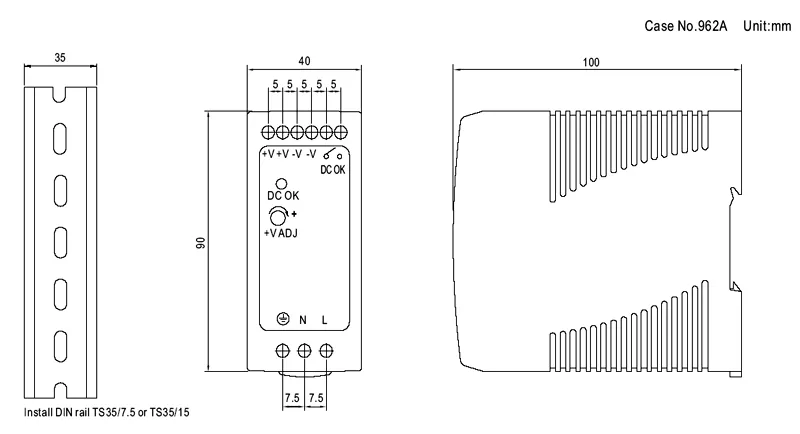

Cấu Tạo Của Bộ Nguồn MDR-60-24

Vỏ nhựa chống cháy tối ưu

Thay vì dùng vỏ nhôm mạ, MDR-60-24 bọc bằng lớp nhựa tổng hợp chịu nhiệt, chống cháy nổ. Thiết kế dạng mỏng đứng (Slim) giúp bạn có thể xếp sát nhiều bộ nguồn cạnh nhau trên cùng một thanh ray mà không tốn diện tích.

Cầu đấu dây phía trên và dưới

Để tối ưu cho việc đi dây trong máng cáp, Meanwell bố trí các chân cắm cực kỳ thông minh: Các chân nguồn vào (L, N, Đất) nằm gọn ở mặt dưới, còn các chân ngõ ra (24VDC) và chân tín hiệu (DC OK) được đặt ở mặt trên.

Khi Nào Nên Ứng Dụng MDR-60-24?

Tủ điện điều khiển không gian hẹp

Dòng điện 2.5A (60W) là mức công suất lý tưởng để nuôi sống bộ não của hệ thống: vi điều khiển PLC, màn hình HMI, cảm biến quang/từ và các rơ le trung gian trong tủ điện máy móc tự động hóa cỡ nhỏ.

Hệ thống nhà thông minh (Smart Home)

Nhờ thiết kế gài ray giống hệt các Aptomat (CB) dân dụng, MDR-60-24 cực kỳ được ưa chuộng để lắp vào các tủ điện âm tường gia đình, cấp nguồn 24V cho các bộ điều khiển trung tâm (Gateway), khóa cửa từ, hoặc hệ thống rèm cửa tự động.

Hướng Dẫn Lắp Đặt Nguồn MDR-60-24

Thao tác gài thanh ray nhôm

Nghiêng bộ nguồn, móc mép trên của rãnh phía sau vào thanh ray TS-35. Sau đó, dùng tay ấn mạnh phần đáy của nguồn vào sát thanh ray cho đến khi nghe tiếng "cạch" của ngàm nhựa khóa lại là hoàn thành.

Sơ đồ đấu nối dây điện

Cấp nguồn 220V vào các chân L và N ở mặt dưới thiết bị. Ngõ ra lấy tại các chân +V và -V ở mặt trên. Nếu muốn dùng tính năng cảnh báo, nối 2 dây tín hiệu từ PLC vào 2 chân "DC OK" cạnh ngõ ra. Có thể tinh chỉnh điện áp bằng núm vặn V-ADJ ngay mặt trước.

Lưu Ý Khi Sử Dụng Nguồn MDR-60-24

Đảm bảo khoảng cách tản nhiệt

Do thiết bị tản nhiệt bằng đối lưu không khí từ dưới lên trên, bạn cần chừa khoảng trống ít nhất 40mm ở phía trên/dưới và 20mm ở hai bên hông của bộ nguồn để luồng gió không bị cản trở, tránh gây quá nhiệt mạch bên trong.

Quy tắc hao hụt công suất (Derating)

Tuổi thọ nguồn sẽ bền bỉ nhất nếu bạn tải ở mức khoảng 80% công suất thực tế (Tương đương 48W - 2A). Nếu nhiệt độ trong tủ điện vượt quá 50°C, công suất đầu ra của nguồn sẽ tự động suy giảm, bạn cần tính toán tải trọng kỹ lưỡng.

Cách Kiểm Tra Tình Trạng Hoạt Động

Quan sát qua đèn LED hiển thị

Mặt trước thiết bị có một đèn LED "DC OK". Ngay khi cấp điện 220V, nếu đèn sáng xanh liên tục, chứng tỏ bộ nguồn đã hoạt động và xuất ra điện áp 24VDC bình thường. Nếu đèn tắt, cần kiểm tra lại nguồn cấp hoặc ngõ ra có bị chập tải hay không.

Kiểm tra tiếp điểm DC OK Relay

Dùng đồng hồ VOM đo thông mạch 2 chân DC OK. Nếu có điện 24V ở ngõ ra, đồng hồ sẽ kêu (tiếp điểm đóng). Nếu tắt điện mà đồng hồ vẫn kêu, tiếp điểm Relay báo lỗi bên trong có thể đã bị dính/hỏng.

Sản Phẩm Khí Cụ Điện Liên Quan

Phụ kiện bắt buộc và thiết bị kết hợp

Các mã sản phẩm cùng series

Kết Luận Về Nguồn MDR-60-24

Chuyển đổi sang thiết kế dạng khối dọc siêu mỏng, vỏ nhựa cách điện an toàn cùng khả năng gài thanh ray nhanh chóng, Meanwell MDR-60-24 đã giải quyết triệt để bài toán thiếu hụt không gian trong các tủ điện dân dụng và công nghiệp. Tính năng cảnh báo DC OK giúp thiết bị này vượt xa một bộ cấp nguồn thông thường, trở thành chốt chặn an toàn cho cả hệ thống tự động hóa.
