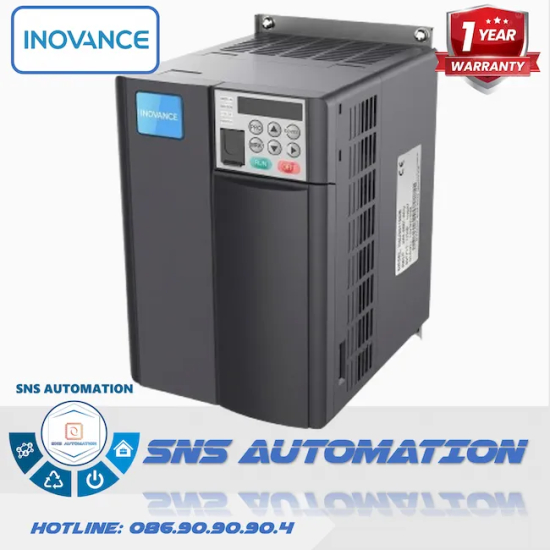

MD310T7.5B Biến Tần Inovance 3 Pha 380V 7.5kW Dòng MD310 Chính Hãng
MD310T7.5B là dòng biến tần vòng hở (Open-loop Vector) mạnh mẽ hàng đầu trong series MD310 của Inovance. Sở hữu công suất 7.5kW (10HP) chạy điện 3 Pha 380V, thiết bị tích hợp sẵn bộ hãm phanh (Braking Unit) và công nghệ điều khiển Vector SVC. Sản phẩm mang đến khả năng chịu tải nặng xuất sắc, là lựa chọn số 1 cho máy nén khí, máy dệt, băng tải lớn và hệ thống máy xúc, cẩu trục cỡ nhỏ.
-
MD310T7.5B
-
23
- Thông tin sản phẩm
- Bình luận
Giới Thiệu Về Biến Tần Inovance MD310T7.5B
MD310T7.5B là phiên bản công suất 7.5kW (10HP) mạnh mẽ nhất nhì trong dải sản phẩm MD310 của Inovance. Được thiết kế chuyên biệt cho các hệ thống máy móc cần mô-men xoắn lớn và hoạt động cường độ cao, thiết bị sử dụng thuật toán Sensorless Vector Control (SVC) để tối ưu lực kéo ở dải tốc độ thấp. Việc tích hợp sẵn bộ hãm phanh (Braking Unit) ngay bên trong một kích thước tối ưu giúp tiết kiệm đáng kể chi phí vật tư và không gian tủ điện.
Thông Số Kỹ Thuật Chi Tiết Của MD310T7.5B
Bảng thông số cơ và điện chi tiết dưới đây giúp anh em kỹ thuật dễ dàng tính toán, bóc tách và thiết kế hệ thống chuẩn xác:
| Model chính xác | MD310T7.5B |
| Thương hiệu | Inovance |
| Loại thiết bị | Biến tần vòng hở (Open-loop Vector Inverter) |
| Công suất định mức | 7.5 kW (10.0 HP) |
| Điện áp đầu vào (Input) | 3 Pha 380V ~ 480V AC (-15% đến +10%) |
| Tần số nguồn cấp | 50 / 60 Hz (Biên độ dao động ± 5%) |
| Điện áp đầu ra (Output) | 3 Pha 0V ~ bằng điện áp đầu vào |
| Dòng điện định mức đầu vào | 20.5 A |
| Dòng điện định mức đầu ra | 17.0 A |
| Khả năng chịu quá tải | 150% dòng định mức trong 60 giây, 180% trong 3 giây |
| Chế độ điều khiển | V/f, SVC (Sensorless Vector Control) |
| Dải tần số đầu ra | 0.00 Hz ~ 500.00 Hz |
| Mô-men xoắn khởi động | 150% tại 0.5 Hz (chế độ SVC) |
| Bộ hãm phanh (Braking Unit) | Tích hợp sẵn (Ký hiệu "B") |
| Truyền thông | Hỗ trợ Modbus-RTU (chuẩn RS485) |
| Cấu hình I/O | 5 DI, 1 AI, 1 AO, 1 DO, 1 Relay ngõ ra |
| Cấp độ bảo vệ (IP) | IP20 |
| Nhiệt độ hoạt động | -10°C đến +50°C (Giảm tải khi trên 40°C) |
| Làm mát | Quạt tản nhiệt độc lập công suất lớn |
Ứng Dụng Thực Tế Của MD310T7.5B
Với sức kéo 7.5kW (10HP) và dòng điện 17A ổn định, máy là giải pháp lý tưởng cho các phụ tải công nghiệp nặng:
- Công nghiệp nặng: Máy ép nhựa, máy nén khí, máy nghiền cỡ nhỏ, máy ly tâm, cẩu trục tải nhẹ.
- Hệ thống truyền tải: Băng chuyền chở quặng, gầu tải vật liệu xây dựng, trạm bơm cấp nước và hệ thống quạt thông gió công suất lớn.
Hướng Dẫn Lắp Đặt Và Đấu Nối MD310T7.5B An Toàn

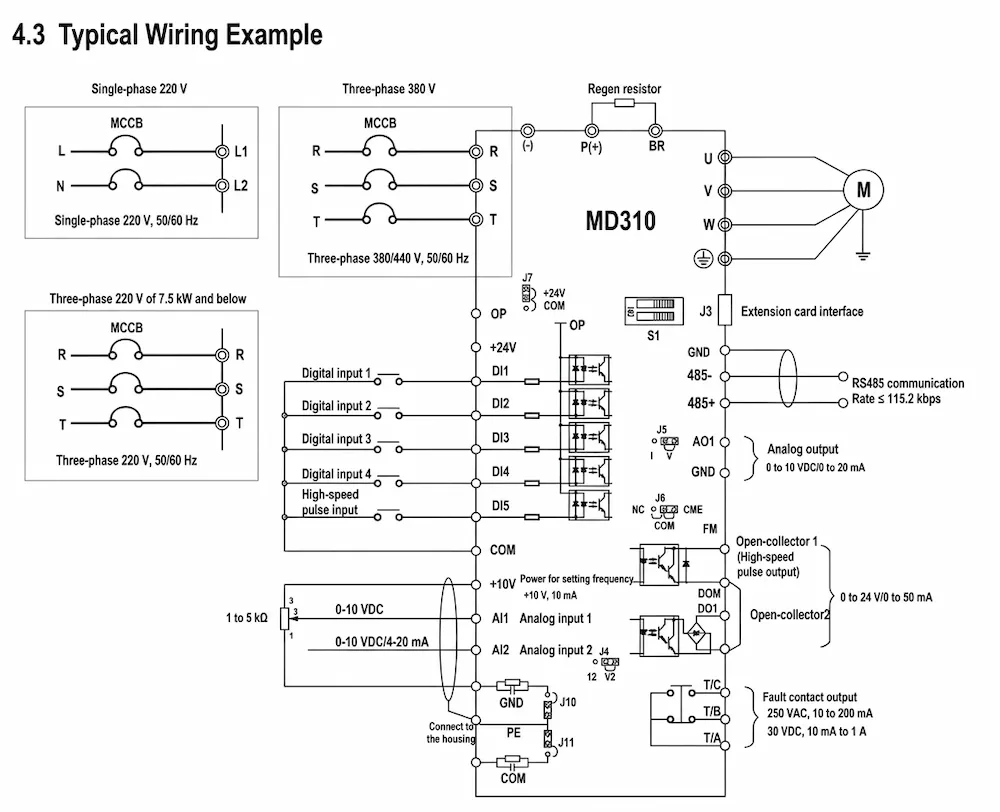

Sơ đồ đấu dây cơ bản của MD310T7.5B
- Mạch động lực: Nguồn lưới 3 Pha 380V đấu vào R, S, T. Đường cáp ra động cơ đấu vào U, V, W. Tuyệt đối không cắm ngược nguồn vào ngõ ra U, V, W gây cháy nổ.
- Điện trở xả: Thiết bị đã có Braking Unit. Để hãm động năng cho các máy có quán tính lớn (như máy ly tâm), chỉ việc đấu điện trở xả vào chân (+) và PB.
- Mạch điều khiển: Cần dùng cáp bọc chống nhiễu để kết nối các ngõ DI (lệnh chạy/dừng) và AI (biến trở).
Lưu ý vận hành cho MD310T7.5B
1. Bắt buộc thi công dây tiếp địa (PE) cho biến tần và vỏ motor để triệt tiêu dòng rò, đảm bảo an toàn điện.
2. Với công suất 10HP, lượng nhiệt tỏa ra khá cao. Phải bố trí quạt tản nhiệt cho tủ điện và giữ khoảng trống trên/dưới thiết bị tối thiểu 10cm.
3. Cài đặt chuẩn xác các thông số nhãn động cơ và cho máy chạy Auto-tuning để thuật toán SVC phát huy tối đa sức mạnh.
Các Sản Phẩm Liên Quan đến MD310T7.5B
- MD310T11B (11kW): Bản nâng cấp 15HP, cung cấp lực kéo mạnh mẽ hơn cho các hệ thống máy móc tải cực nặng.
- MD310T15B (15kW): Model 20HP đầu bảng, chuyên trị các dây chuyền sản xuất quy mô lớn đòi hỏi sự ổn định tuyệt đối.
Kết Luận về MD310T7.5B
Biến tần Inovance MD310T7.5B (7.5kW - 10HP) là lựa chọn "vàng" trong phân khúc thiết bị điều khiển tải nặng. Sở hữu thuật toán Vector SVC độ trễ thấp và bộ hãm phanh tích hợp, sản phẩm là khoản đầu tư kinh tế giúp máy móc vận hành mượt mà, tối ưu hóa quy trình và gia tăng tuổi thọ động cơ đáng kể.
