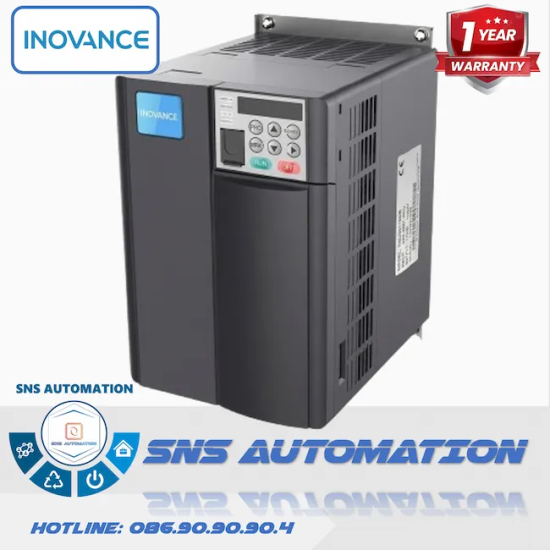

MD310T15B Biến Tần Inovance 3 Pha 380V 15kW Dòng MD310 Chính Hãng
MD310T15B là dòng biến tần vòng hở (Open-loop Vector) công suất lớn thuộc series MD310 của Inovance. Trang bị mức công suất 15kW (20HP) chạy điện 3 Pha 380V, thiết bị tích hợp sẵn bộ hãm phanh (Braking Unit) và thuật toán điều khiển Vector SVC tiên tiến. Đây là giải pháp hoàn hảo mang lại sức kéo vượt trội cho máy nén khí, cẩu trục, máy nghiền và các hệ thống bơm quạt công nghiệp quy mô lớn.
-
MD310T15B
-
148
- Thông tin sản phẩm
- Bình luận
Giới Thiệu Về Biến Tần Inovance MD310T15B
MD310T15B là phiên bản công suất 15kW (20HP) mạnh mẽ bậc nhất trong dải sản phẩm MD310 của hãng Inovance. Thiết bị được sinh ra để xử lý các cỗ máy công nghiệp đòi hỏi mô-men xoắn cực lớn và khả năng vận hành liên tục. Điểm đáng giá nhất là máy vẫn được tích hợp sẵn bộ hãm phanh (Braking Unit) ngay ở mức công suất 20HP, kết hợp cùng thuật toán Sensorless Vector Control (SVC) giúp kiểm soát trơn tru các phụ tải có quán tính lớn, tối ưu hóa không gian và tiết kiệm chi phí lắp đặt tủ điện.
Thông Số Kỹ Thuật Chi Tiết Của MD310T15B
Bảng thông số cơ và điện siêu chi tiết dưới đây là cẩm nang giúp các kỹ sư tính toán phụ tải và thiết kế hệ thống tủ điện một cách chuẩn xác:
| Model chính xác | MD310T15B |
| Thương hiệu | Inovance |
| Loại thiết bị | Biến tần vòng hở (Open-loop Vector Inverter) |
| Công suất định mức | 15.0 kW (20.0 HP) |
| Điện áp đầu vào (Input) | 3 Pha 380V ~ 480V AC (-15% đến +10%) |
| Tần số nguồn cấp | 50 / 60 Hz (Biên độ dao động ± 5%) |
| Điện áp đầu ra (Output) | 3 Pha 0V ~ bằng điện áp đầu vào |
| Dòng điện định mức đầu vào | 35.0 A |
| Dòng điện định mức đầu ra | 32.0 A |
| Khả năng chịu quá tải | 150% dòng định mức trong 60 giây, 180% trong 3 giây |
| Chế độ điều khiển | V/f, SVC (Sensorless Vector Control) |
| Dải tần số đầu ra | 0.00 Hz ~ 500.00 Hz |
| Mô-men xoắn khởi động | 150% tại 0.5 Hz (chế độ SVC) |
| Bộ hãm phanh (Braking Unit) | Tích hợp sẵn (Ký hiệu "B") |
| Truyền thông | Hỗ trợ Modbus-RTU (chuẩn RS485) |
| Cấu hình I/O | 5 DI, 1 AI, 1 AO, 1 DO, 1 Relay ngõ ra |
| Cấp độ bảo vệ (IP) | IP20 |
| Nhiệt độ hoạt động | -10°C đến +50°C (Giảm tải khi trên 40°C) |
| Làm mát | Quạt tản nhiệt lớn, thiết kế độc lập dễ tháo lắp bảo trì |
Ứng Dụng Thực Tế Của MD310T15B
Với sức mạnh 15kW (20HP) và dòng điện định mức đầu ra 32A, thiết bị chinh phục dễ dàng các hệ thống máy móc quy mô lớn:
- Công nghiệp nặng: Máy nghiền phế liệu, máy nén khí, máy ép nhựa công suất cao, tời nâng, cẩu trục tải nặng.
- Hệ thống truyền tải: Băng tải mỏ than đá, trạm bơm nước thủy lợi, máy ly tâm lớn và hệ thống quạt thông gió công nghiệp.
Hướng Dẫn Lắp Đặt Và Đấu Nối MD310T15B An Toàn
Sơ đồ đấu dây cơ bản của MD310T15B
- Mạch động lực: Điện lưới 3 Pha 380V đấu vào 3 chân R, S, T. Đường cáp ra động cơ đấu vào U, V, W. Khuyến cáo kiểm tra kỹ lưỡng, tuyệt đối cấm đấu ngược nguồn lưới vào ngõ ra gây nổ IGBT.
- Điện trở xả: Với lợi thế tích hợp sẵn Braking Unit cho công suất 20HP, anh em chỉ cần đấu trực tiếp điện trở xả vào hai cọc (+) và PB để xả áp.
- Mạch điều khiển: Bắt buộc dùng dây cáp bọc giáp hoặc chống nhiễu để đấu nối các chân tín hiệu DI (lệnh chạy) và AI (biến trở).
Lưu ý vận hành cho MD310T15B
1. Dây tiếp địa (PE) phải có tiết diện đủ lớn, đấu nối chuẩn xác cho cả biến tần và động cơ để đảm bảo an toàn tuyệt đối.
2. Công suất 20HP sinh ra lượng nhiệt rất lớn. Tủ điện cần trang bị quạt thông gió công suất cao và giữ khoảng cách trống trên/dưới thiết bị tối thiểu 15-20cm.
3. Khai báo đúng các thông số định mức của motor và thực hiện dò thông số (Auto-tuning) trước khi đưa hệ thống vào chạy thực tế.
Các Sản Phẩm Liên Quan đến MD310T15B
- MD310T11B (11kW): Phiên bản 15HP, là phương án dự phòng hoàn hảo cho các phụ tải nhẹ hơn trong cùng phân xưởng.
- MD310T18.5B (18.5kW): Model 25HP cao cấp nhất của series MD310, đáp ứng sức kéo tối đa cho những cỗ máy hạng nặng.
Kết Luận về MD310T15B
Biến tần Inovance MD310T15B (15kW - 20HP) là minh chứng cho một thiết bị tự động hóa hiệu năng cao, bền bỉ và tối ưu chi phí. Sở hữu thuật toán SVC sắc bén và bộ hãm phanh có sẵn, sản phẩm xứng đáng là "bộ não" điều khiển đáng tin cậy cho mọi hệ thống máy móc tải nặng trong nhà máy của bạn.
