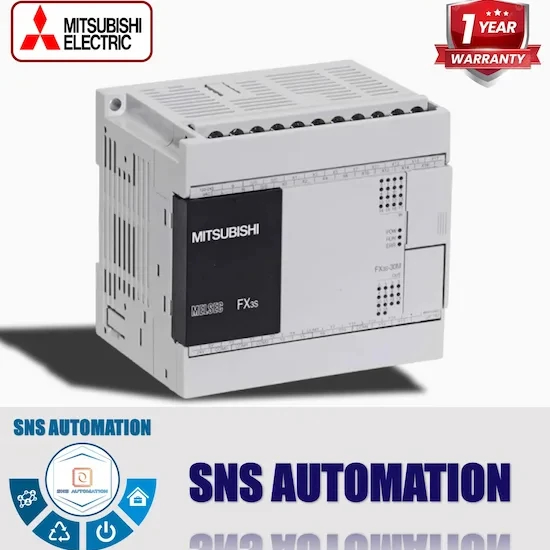

Bộ Lập Trình PLC FX3S-30MT/ES-2AD | PLC Mitsubishi
Bộ lập trình PLC FX3S-30MT/ES-2AD Mitsubishi – PLC transistor tích hợp Analog
Bộ lập trình PLC FX3S-30MT/ES-2AD thuộc dòng PLC Mitsubishi FX3S, được thiết kế cho các hệ thống điều khiển tự động quy mô nhỏ và trung bình. Thiết bị tích hợp 30 I/O dạng Transistor cùng 2 kênh Analog Input, cho phép PLC đọc tín hiệu cảm biến trực tiếp như nhiệt độ, áp suất hoặc mức chất lỏng mà không cần module mở rộng.
Với tốc độ xử lý nhanh, khả năng điều khiển xung chính xác và độ ổn định cao, PLC FX3S-30MT/ES-2AD thường được sử dụng trong các hệ thống máy đóng gói, máy dán nhãn, băng tải tự động và dây chuyền sản xuất trong nhà máy.
-
FX3S-30MT/ES-2AD
-
333
- Thông tin sản phẩm
- Bình luận
Giới thiệu Bộ lập trình PLC FX3S-30MT/ES-2AD
Bộ lập trình PLC FX3S-30MT/ES-2AD là bộ điều khiển logic khả trình thuộc dòng Mitsubishi FX3S Series, được thiết kế nhằm đáp ứng các yêu cầu điều khiển tự động hóa trong nhiều hệ thống máy móc và dây chuyền sản xuất công nghiệp.
Thiết bị tích hợp sẵn 30 điểm I/O với ngõ ra Transistor, cho phép điều khiển các thiết bị yêu cầu tốc độ đóng cắt cao như servo, step motor, biến tần hoặc các hệ thống điều khiển vị trí. Ngoài ra, PLC còn được tích hợp 2 kênh Analog Input giúp đọc tín hiệu cảm biến analog trực tiếp mà không cần sử dụng module mở rộng.
Nhờ thiết kế nhỏ gọn, chi phí đầu tư hợp lý và khả năng vận hành ổn định, Bộ lập trình PLC FX3S-30MT/ES-2AD trở thành lựa chọn phổ biến trong các hệ thống điều khiển máy đóng gói, máy dán nhãn, băng tải sản xuất và các dây chuyền tự động hóa quy mô vừa và nhỏ.
Ưu điểm nổi bật của PLC FX3S-30MT/ES-2AD
- Ngõ ra Transistor cho phép điều khiển xung tốc độ cao.
- Tích hợp 2 kênh Analog Input giúp đọc tín hiệu cảm biến trực tiếp.
- Thiết kế nhỏ gọn, dễ lắp đặt trong tủ điện công nghiệp.
- Tương thích phần mềm lập trình GX Works2 và GX Developer.
- Độ ổn định cao, hoạt động bền bỉ trong môi trường công nghiệp.
- Phù hợp nhiều hệ thống điều khiển tự động.
Thông số kỹ thuật PLC FX3S-30MT/ES-2AD
| Thông số | Giá trị |
|---|---|
| Model | FX3S-30MT/ES-2AD |
| Nguồn cấp | 100 – 240VAC |
| Tổng số I/O | 30 điểm |
| Ngõ ra | Transistor Output |
| Analog Input | 2 kênh |
| Bộ nhớ chương trình | 4000 bước |
| Phần mềm lập trình | GX Works2 / GX Developer |
| Cổng lập trình | USB Mini-B |
Hình 1: Sơ đồ nguyên lý đấu nối ngõ ra Transistor Sink (NPN) của PLC FX3S
Hình 2: Kích thước PLC FX3S-30MT/ES-2AD
Ứng dụng của Bộ lập trình PLC FX3S-30MT/ES-2AD
PLC FX3S-30MT/ES-2AD được ứng dụng trong nhiều hệ thống tự động hóa công nghiệp như:
- Máy đóng gói tự động
- Máy dán nhãn sản phẩm
- Máy chiết rót
- Hệ thống băng tải sản xuất
- Hệ thống điều khiển nhiệt độ
- Hệ thống điều khiển mức nước và áp suất
Các bộ lập trình PLC Mitsubishi FX3S liên quan
Dòng PLC Mitsubishi FX3S là dòng bộ điều khiển lập trình nhỏ gọn, được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp nhờ khả năng hoạt động ổn định, lập trình linh hoạt và chi phí đầu tư hợp lý.
Ngoài Bộ lập trình PLC FX3S-30MT/ES-2AD, Mitsubishi còn cung cấp nhiều model PLC khác với số lượng I/O khác nhau nhằm đáp ứng đa dạng nhu cầu điều khiển máy móc từ đơn giản đến các hệ thống dây chuyền sản xuất tự động.
Bảng so sánh nhanh các PLC Mitsubishi FX3S
Bảng dưới đây giúp bạn so sánh nhanh các model phổ biến trong dòng PLC Mitsubishi FX3S để lựa chọn thiết bị phù hợp cho hệ thống điều khiển.
| Model PLC | Tổng I/O | Loại Output | Ứng dụng phổ biến |
|---|---|---|---|
| FX3S-10MR/ES | 10 | Relay | Máy đóng gói nhỏ, băng tải mini |
| FX3S-10MT/ES | 10 | Transistor | Điều khiển step motor, servo |
| FX3S-14MR/ES | 14 | Relay | Máy dán nhãn, máy đóng gói |
| FX3S-14MT/ES | 14 | Transistor | Điều khiển servo tốc độ cao |
| FX3S-20MR/ES | 20 | Relay | Dây chuyền sản xuất quy mô vừa |
| FX3S-30MR/ES | 30 | Relay | Máy chiết rót, dây chuyền tự động |
| FX3S-30MR/ES-2AD | 30 | Relay | Đọc tín hiệu analog từ cảm biến |
| FX3S-30MT/ES-2AD | 30 | Transistor | Hệ thống điều khiển tốc độ cao |
Chi tiết các model PLC Mitsubishi FX3S
Dưới đây là thông tin chi tiết về một số model PLC Mitsubishi FX3S được sử dụng phổ biến trong các hệ thống điều khiển tự động hiện nay.
| Model PLC | Mô tả sản phẩm |
|---|---|
| PLC Mitsubishi FX3S-10MR/ES | PLC nhỏ gọn với 10 I/O, phù hợp cho các hệ thống điều khiển cơ bản như máy đóng gói mini, máy dán nhãn hoặc băng tải nhỏ trong dây chuyền sản xuất. |
| PLC Mitsubishi FX3S-14MT/ES | PLC transistor tốc độ cao thường được sử dụng trong các hệ thống điều khiển servo motor, step motor hoặc các ứng dụng yêu cầu xung điều khiển chính xác. |
| PLC Mitsubishi FX3S-20MR/ES | PLC tầm trung với 20 I/O, thích hợp cho các hệ thống điều khiển dây chuyền sản xuất nhỏ hoặc các máy đóng gói tự động. |
| PLC Mitsubishi FX3S-30MR/ES | Model PLC có số lượng I/O lớn hơn, cho phép điều khiển nhiều thiết bị trong các hệ thống tự động hóa công nghiệp. |
| PLC Mitsubishi FX3S-30MR/ES-2AD | PLC tích hợp sẵn 2 kênh Analog Input cho phép đọc trực tiếp tín hiệu từ các cảm biến nhiệt độ, áp suất hoặc mức chất lỏng mà không cần module mở rộng. |
| PLC Mitsubishi FX3S-30MT/ES-2AD | Phiên bản transistor tích hợp analog, phù hợp cho các hệ thống điều khiển yêu cầu tốc độ cao và xử lý tín hiệu analog trong dây chuyền sản xuất hiện đại. |
Khám phá thêm dòng PLC Mitsubishi FX3S
Xem thêm toàn bộ các model trong dòng PLC Mitsubishi FX3S để lựa chọn bộ lập trình PLC phù hợp cho hệ thống điều khiển tự động của bạn.
Kết luận
Bộ lập trình PLC FX3S-30MT/ES-2AD là giải pháp điều khiển hiệu quả cho các hệ thống tự động hóa yêu cầu tốc độ xử lý nhanh và khả năng đọc tín hiệu analog. Với thiết kế nhỏ gọn, độ bền cao và khả năng lập trình linh hoạt, thiết bị giúp nâng cao hiệu suất vận hành và tối ưu chi phí cho hệ thống sản xuất.
