    BIẾN TẦN LÀ GÌ?

    NGUYÊN LÝ HOẠT ĐỘNG – LỢI ÍCH – ỨNG DỤNG TRONG HỆ THỐNG TỰ ĐỘNG HÓA

    Trong công nghiệp hiện đại, biến tần (VFD – Variable Frequency Drive) không chỉ là thiết bị điều khiển tốc độ động cơ mà đã trở thành một thành phần cốt lõi của hệ thống điều khiển và tối ưu năng lượng. Từ dây chuyền sản xuất, HVAC, trạm bơm đến hệ thống xử lý nước, biến tần đóng vai trò quyết định trong việc nâng cao hiệu suất và độ tin cậy vận hành.

    Bài viết này phân tích chuyên sâu về bản chất kỹ thuật của biến tần, nguyên lý điều khiển, các đặc tính sóng, THD, cũng như giá trị thực tế mà thiết bị này mang lại cho hệ thống tự động hóa.

    1. BIẾN TẦN LÀ GÌ?

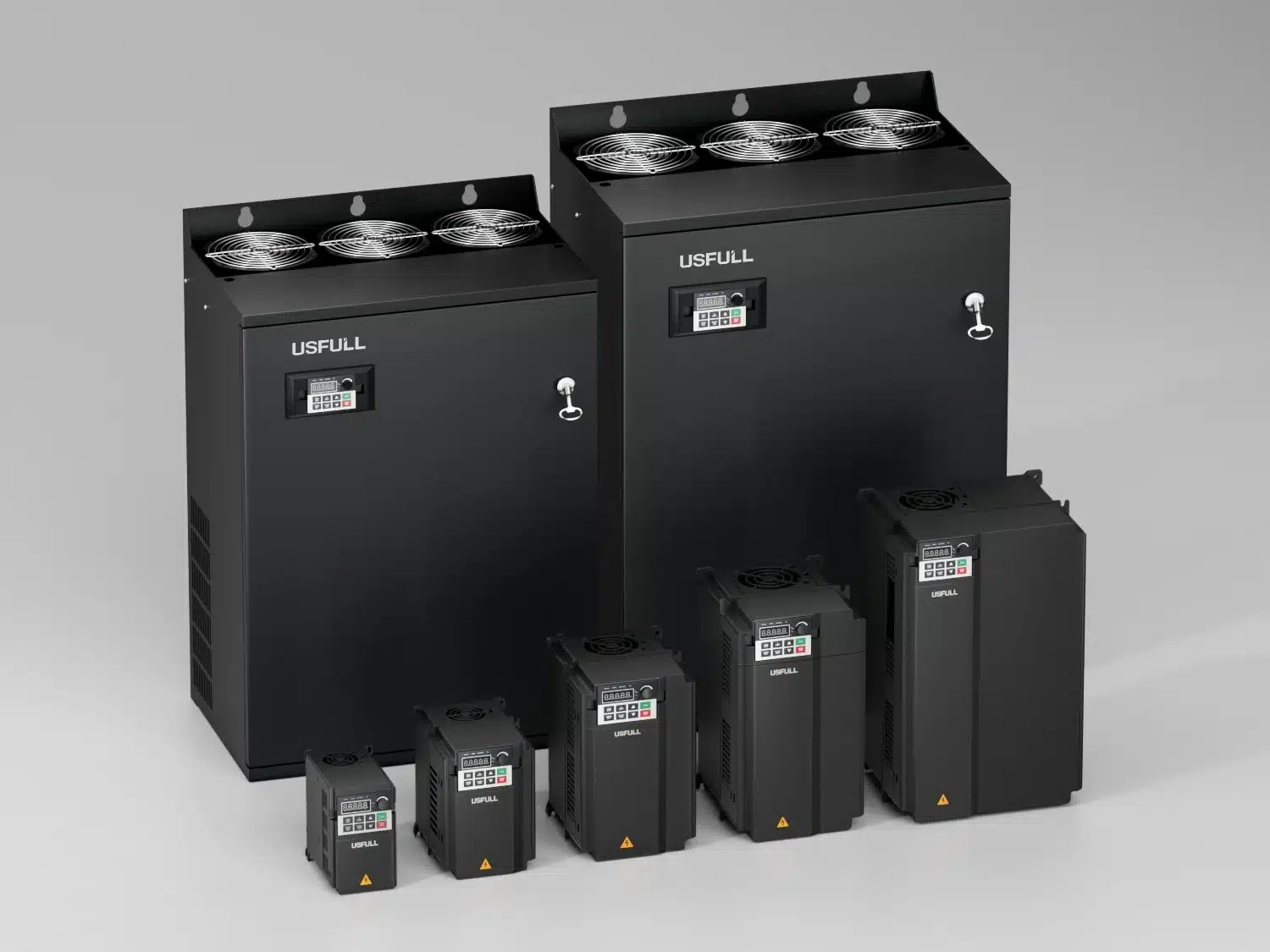

    Biến tần là thiết bị điện tử công suất dùng để điều chỉnh tần số và điện áp cấp cho động cơ xoay chiều, từ đó điều khiển chính xác tốc độ và mô-men.

    Trong động cơ không đồng bộ, tốc độ quay phụ thuộc trực tiếp vào tần số nguồn cấp. Khi thay đổi tần số, tốc độ động cơ thay đổi tương ứng. Biến tần cho phép điều chỉnh tần số một cách liên tục và có kiểm soát, thay vì động cơ chỉ chạy cố định ở 50Hz như khi cấp điện lưới trực tiếp.

    Về bản chất, biến tần thực hiện quá trình chuyển đổi năng lượng theo ba giai đoạn:

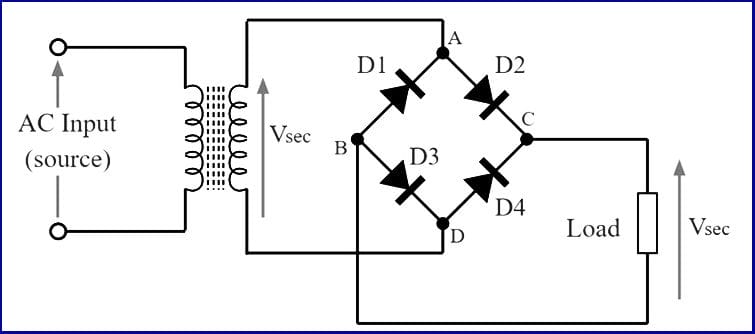

    1.1 Chỉnh lưu (AC → DC)

    Điện áp xoay chiều đầu vào được chuyển thành điện áp một chiều thông qua bộ chỉnh lưu diode hoặc thyristor.

    1.2 Khâu DC Bus

    Điện áp DC được lọc bởi tụ điện và cuộn kháng để tạo nguồn DC ổn định. Đây là “kho năng lượng trung gian” quyết định độ ổn định và khả năng đáp ứng tải.

    1.3 Nghịch lưu (DC → AC)

    Khối IGBT thực hiện đóng cắt ở tần số cao bằng kỹ thuật PWM để tái tạo điện áp xoay chiều có tần số và biên độ theo yêu cầu.
    Nghịch lưu biến tần

    Điểm quan trọng: đầu ra của biến tần không phải sóng sin thuần, mà là sóng điều chế xung có dạng gần sin. Chất lượng điều khiển phụ thuộc mạnh vào thuật toán điều chế và chiến lược điều khiển bên trong.

    2. NGUYÊN LÝ ĐIỀU KHIỂN VÀ ĐẶC TÍNH KỸ THUẬT

    2.1 Điều khiển V/f (Scalar Control)

    Đây là phương pháp cổ điển, giữ tỷ lệ điện áp/tần số gần như không đổi để duy trì từ thông trong động cơ. Phù hợp với tải bơm, quạt, băng tải – nơi không yêu cầu độ chính xác mô-men cao.

    Ưu điểm:

    • Cấu trúc đơn giản

    • Chi phí thấp

    • Độ ổn định cao với tải tuyến tính

    Nhược điểm:

    • Phản ứng chậm khi tải thay đổi đột ngột

    • Không kiểm soát chính xác mô-men ở tốc độ thấp

    2.2 Điều khiển Vector (Field Oriented Control)

    Điều khiển vector tách riêng thành phần dòng từ thông và dòng mô-men, cho phép kiểm soát động cơ tương tự như động cơ DC.

    Ưu điểm:

    • Mô-men khởi động lớn

    • Đáp ứng động nhanh

    • Ổn định ở tốc độ thấp

    • Phù hợp tải nặng: máy ép, máy trộn, cẩu trục

    Có hai dạng:

    • Sensorless vector (không encoder)

    • Closed-loop vector (có encoder)

    2.3 Điều chế PWM và chất lượng sóng

    IGBT biến tần

    IGBT đóng cắt ở tần số từ vài kHz đến hàng chục kHz để tạo sóng gần sin. Tần số sóng mang càng cao, dạng sóng càng mịn, nhưng tổn hao chuyển mạch cũng tăng.

    Sóng đầu ra chứa thành phần hài (harmonic). Điều này dẫn đến:

    • Gia tăng tổn hao lõi và tổn hao đồng trong động cơ

    • Gia tăng nhiệt độ

    • Ảnh hưởng tuổi thọ cách điện

    2.4 THD – Tổng méo hài

    THD (Total Harmonic Distortion) là chỉ số đánh giá mức độ méo dạng sóng.

    Có hai vấn đề chính:

    THD dòng đầu vào

    Phát sinh do bộ chỉnh lưu diode. Có thể gây:

    • Quá tải máy biến áp

    • Nhiễu hệ thống

    • Phạt công suất phản kháng

    Giải pháp:

    • Cuộn kháng AC/DC

    • Bộ lọc sóng hài

    • Chỉnh lưu 12-pulse

    • Active Front End

    THD điện áp đầu ra

    Ảnh hưởng đến động cơ, đặc biệt khi cáp dài gây hiện tượng phản xạ điện áp (dv/dt cao).

    Giải pháp:

    • Lắp bộ lọc dv/dt

    • Sử dụng sine filter

    • Giới hạn chiều dài cáp

    3. LỢI ÍCH CỦA BIẾN TẦN TRONG HỆ THỐNG CÔNG NGHIỆP

    3.1 Tiết kiệm năng lượng đáng kể

    Đặc biệt với tải bơm và quạt, công suất tiêu thụ tỷ lệ lũy thừa bậc ba theo tốc độ.

    Giảm 20% tốc độ có thể giảm gần 50% công suất tiêu thụ.

    So với phương pháp van tiết lưu hoặc damper cơ khí, điều khiển bằng biến tần hiệu quả vượt trội.

    3.2 Giảm dòng khởi động

    Khởi động trực tiếp có thể gây dòng gấp 6–8 lần dòng định mức.

    Biến tần khởi động mềm, kiểm soát tăng tốc tuyến tính, giảm sụt áp và bảo vệ hệ thống điện.

    3.3 Bảo vệ động cơ toàn diện

    Biến tần tích hợp:

    • Bảo vệ quá dòng

    • Quá áp / thấp áp

    • Quá nhiệt

    • Mất pha

    • Kẹt trục

    Ngoài điều khiển, biến tần còn đóng vai trò thiết bị giám sát.

    3.4 Tăng độ chính xác điều khiển quy trình

    Trong dây chuyền tự động hóa, tốc độ quyết định năng suất và chất lượng.

    Biến tần cho phép:

    • Điều khiển PID tích hợp

    • Kết nối truyền thông (Modbus, CAN, Profibus, Ethernet/IP)

    • Điều khiển đồng bộ nhiều động cơ

    4. ỨNG DỤNG THỰC TẾ

    4.1 Hệ thống bơm và HVAC

    Điều khiển áp suất, lưu lượng theo tải thực tế. Tối ưu năng lượng và kéo dài tuổi thọ bơm.

    4.2 Máy nén khí

    Duy trì áp suất ổn định, giảm chu kỳ đóng ngắt liên tục.

    4.3 Băng tải – dây chuyền sản xuất

    Điều chỉnh tốc độ linh hoạt theo từng công đoạn.

    4.4 Máy trộn – máy nghiền – máy xay

    Yêu cầu mô-men lớn ở tốc độ thấp → điều khiển vector là lựa chọn tối ưu.

    4.5 Hệ thống năng lượng mặt trời

    Inverter chuyển đổi DC từ pin mặt trời thành AC hòa lưới. Nguyên lý công suất tương tự nhưng có thêm điều khiển MPPT.

    5. KẾT LUẬN

    Biến tần không đơn thuần là thiết bị thay đổi tần số. Đây là một hệ thống điện tử công suất tích hợp điều khiển số, thuật toán điều chế và bảo vệ thông minh.

    Trong bối cảnh tối ưu năng lượng và tự động hóa ngày càng sâu rộng, biến tần đóng vai trò:

    • Thiết bị điều khiển trung tâm của động cơ

    • Công cụ tối ưu chi phí vận hành

    • Thành phần nâng cao độ tin cậy hệ thống

    • Nền tảng tích hợp với hệ thống SCADA và IoT công nghiệp

    Việc lựa chọn đúng loại biến tần (V/f, vector, AFE…) cần dựa trên đặc tính tải, yêu cầu mô-men, môi trường lắp đặt và tiêu chuẩn chất lượng điện năng.
