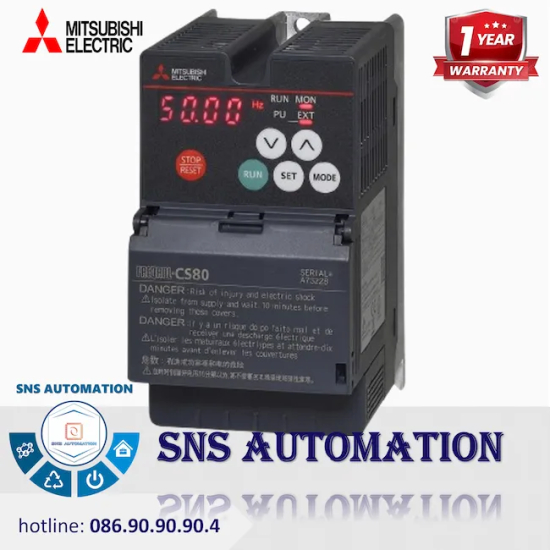

Biến Tần Mitsubishi FR-CS84-012-60 – Thông Số Kỹ Thuật Và Ứng Dụng
-
FR-CS84-012-60
-
120
- Thông tin sản phẩm
- Bình luận
Tổng Quan Biến Tần Mitsubishi FR-CS84-012-60
FR-CS84-012-60 là biến tần thuộc dòng FR-CS80 của Mitsubishi Electric, được thiết kế cho hệ thống nguồn 3 pha 380–480V. Thiết bị có kích thước nhỏ gọn, phù hợp cho các ứng dụng điều khiển tốc độ động cơ công suất nhỏ nhưng yêu cầu độ ổn định cao.
Dòng FR-CS80 nổi bật với thiết kế compact, cho phép lắp đặt sát nhau và tối ưu không gian trong tủ điện công nghiệp.
Đặc Điểm Kỹ Thuật Nổi Bật Biến Tần Mitsubishi FR-CS84-012-60
Thiết Kế Siêu Nhỏ Gọn
Thiết bị thuộc nhóm biến tần compact, cho phép lắp đặt nhiều thiết bị trong cùng không gian mà vẫn đảm bảo hiệu quả tản nhiệt và vận hành ổn định.
Điều Khiển Vector Không Cảm Biến
Hỗ trợ điều khiển vector từ thông nâng cao, giúp cải thiện mô-men xoắn và hiệu suất vận hành của động cơ trong các ứng dụng tải thay đổi.
Khả Năng Quá Tải Ổn Định
Biến tần có khả năng chịu quá tải 150% trong 60 giây và 200% trong thời gian ngắn, phù hợp cho các ứng dụng có tải khởi động cao.
Thông Số Kỹ Thuật Chi Tiết Biến Tần Mitsubishi FR-CS84-012-60
| Model | FR-CS84-012-60 |
| Dòng sản phẩm | FR-CS80 Series |
| Công suất motor | 0.4 kW |
| Dòng ra định mức | 1.2 A |
| Nguồn vào | 3 pha 380–480V, 50/60Hz |
| Ngõ ra | 3 pha 380–480V |
| Dải tần số | 0.2 – 400 Hz |
| Phương pháp điều khiển | V/F, Vector không cảm biến |
| Quá tải | 150% (60s), 200% (0.5s) |
| Cấp bảo vệ | IP20 |
| Giao tiếp | RS-485 (Modbus RTU) |
| Kích thước | ~68 x 128 x 118 mm |
| Khối lượng | ~0.6 kg |
| Tiêu chuẩn | CE, cULus |
Nguyên Lý Hoạt Động Biến Tần Mitsubishi FR-CS84-012-60
Biến tần thực hiện chuyển đổi điện áp AC sang DC thông qua bộ chỉnh lưu, sau đó nghịch lưu thành điện áp AC với tần số thay đổi. Quá trình này cho phép điều chỉnh tốc độ và mô-men động cơ theo yêu cầu vận hành.
Ứng Dụng Thực Tế Biến Tần Mitsubishi FR-CS84-012-60
FR-CS84-012-60 được sử dụng trong các hệ thống:
- Băng tải nhỏ
- Máy đóng gói
- Quạt và bơm công suất nhỏ
- Máy khuấy, máy trộn
- Hệ thống tự động hóa cơ bản
Hướng Dẫn Lựa Chọn Biến Tần Mitsubishi dòng FR-CS80
Theo Công Suất Motor
Thiết bị phù hợp với động cơ 0.4kW. Việc lựa chọn đúng công suất giúp đảm bảo hiệu suất và độ bền của hệ thống.
Theo Nguồn Điện
Cần sử dụng nguồn 3 pha 380–480V để đảm bảo thiết bị hoạt động đúng thông số kỹ thuật và đạt hiệu quả tối ưu.
So Sánh Trong Dòng FR-CS80
So với dòng FR-CS82 (nguồn 1 pha), FR-CS84 sử dụng nguồn 3 pha, phù hợp cho hệ thống công nghiệp tiêu chuẩn và tải ổn định hơn trong vận hành dài hạn.
Danh Mục Và Thiết Bị Liên Quan
Contactor:
LS: MC-9b, MC-12b
Schneider: LC1D09, LC1D12
MCCB:
LS: ABS32c
Mitsubishi: NF63-CV
Schneider: EZC100
PLC:
Mitsubishi: FX5U
Siemens: S7-1200
Omron: CP2E
HMI:
Mitsubishi: GOT2000
HMI SNS AUTOMATION: SK-070QE-SNS
Weintek: MT8071iE
Cảm biến:
Autonics: PR12
Omron: E2E-X Series
Panasonic: GX Series
Rơ le trung gian:
Omron: MY2N
IDEC: RH2B
Schneider: RXM Series
Kết Luận Biến Tần Mitsubishi FR-CS84-012-60
Biến tần Mitsubishi FR-CS84-012-60 là giải pháp phù hợp cho các hệ thống điều khiển động cơ công suất nhỏ sử dụng nguồn 3 pha. Với thiết kế nhỏ gọn, khả năng điều khiển ổn định và hỗ trợ nhiều phương pháp điều khiển, thiết bị đáp ứng tốt nhu cầu trong các ứng dụng công nghiệp và tự động hóa cơ bản.
