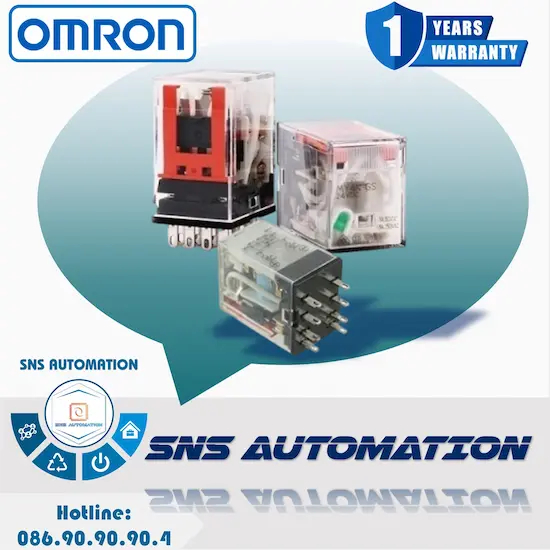

Relay 8 chân 220V Omron MY2N-GS AC220/240 - Rơ le trung gian phổ biến trong tủ điện
Giới thiệu relay Omron MY2N-GS AC220/240
Omron MY2N‑GS AC220/240 là relay trung gian 8 chân được sử dụng rộng rãi trong các hệ thống điều khiển điện và tự động hóa. Thiết bị hoạt động với điện áp cuộn dây 220–240VAC, giúp đóng ngắt và truyền tín hiệu điều khiển giữa các thiết bị như PLC, contactor, cảm biến và tải điện. Relay MY2N-GS thuộc dòng relay MY của Omron, nổi tiếng với độ bền cao, khả năng đóng cắt ổn định và thiết kế vỏ nhựa trong suốt giúp dễ dàng quan sát trạng thái hoạt động của tiếp điểm.
-
MY2N-GS AC220/240
-
648
- Thông tin sản phẩm
- Bình luận
Thông số kỹ thuật relay Omron MY2N-GS AC220/240
| Thông số | Giá trị |
|---|---|
| Model | MY2N-GS AC220/240 |
| Hãng sản xuất | Omron |
| Loại relay | Relay trung gian |
| Số chân | 8 chân |
| Điện áp cuộn dây | 220 – 240 VAC |
| Dạng tiếp điểm | DPDT (2 cặp NO/NC) |
| Dòng tiếp điểm | 7A |
| Điện áp đóng cắt | 250VAC / 30VDC |
| Nhiệt độ làm việc | −55°C đến 70°C |
| Trọng lượng | khoảng 35 g |
| Kiểu lắp đặt | Plug-in socket |
Relay sử dụng tiếp điểm hợp kim bạc (silver alloy) giúp tăng độ dẫn điện và kéo dài tuổi thọ đóng cắt trong môi trường công nghiệp.
Đặc điểm nổi bật của relay MY2N-GS AC220/240
Thiết kế relay kính dễ quan sát
Relay có vỏ nhựa trong suốt giúp kỹ thuật viên dễ dàng quan sát trạng thái đóng mở của tiếp điểm khi thiết bị hoạt động.
Tích hợp đèn LED hiển thị
Phiên bản MY2N-GS thường tích hợp đèn LED báo trạng thái, giúp nhận biết relay đang được kích hoạt hay không.
Tiếp điểm kép DPDT
Relay có 2 cặp tiếp điểm chuyển đổi (NO/NC), cho phép điều khiển đồng thời nhiều mạch điện trong hệ thống.
Dễ dàng lắp đặt và thay thế
Relay dạng plug-in socket, thường sử dụng với các đế relay như PYF08A hoặc PYF08A-E, giúp việc thay thế và bảo trì nhanh chóng.
Nguyên lý hoạt động của relay Omron MY2N-GS
Relay MY2N-GS AC220/240 hoạt động dựa trên nguyên lý nam châm điện:
-
Khi cấp nguồn 220VAC vào cuộn dây relay
-
Cuộn dây tạo ra từ trường
-
Lõi sắt bị hút và làm thay đổi trạng thái tiếp điểm
-
Các tiếp điểm NO/NC đóng hoặc ngắt mạch điện
Khi ngắt nguồn cuộn dây, lò xo sẽ đưa tiếp điểm trở về trạng thái ban đầu.
Ứng dụng của relay Omron MY2N-GS AC220/240
Tủ điện điều khiển công nghiệp
Relay được sử dụng để truyền tín hiệu điều khiển giữa các thiết bị trong tủ điện.
Hệ thống PLC
Relay giúp cách ly tín hiệu giữa PLC và thiết bị tải, đảm bảo an toàn cho mạch điều khiển.
Hệ thống điều khiển động cơ
Relay được dùng để điều khiển contactor, motor và các thiết bị công suất.
Dây chuyền sản xuất tự động
Thiết bị hỗ trợ điều khiển van điện từ, băng tải, đèn báo và các thiết bị công nghiệp khác.
Ưu điểm của relay Omron MY2N-GS
-
Kích thước nhỏ gọn, dễ lắp đặt
-
Độ bền cơ và điện cao
-
Tiếp điểm chịu tải tốt
-
Dễ dàng thay thế với đế relay tiêu chuẩn
-
Hoạt động ổn định trong môi trường công nghiệp
Kết luận Relay 8 chân 220V Omron MY2N-GS AC220/240
Relay 8 chân 220V Omron MY2N-GS AC220/240 là thiết bị relay trung gian phổ biến trong các hệ thống điều khiển và tự động hóa. Với khả năng đóng cắt ổn định, tiếp điểm DPDT và thiết kế nhỏ gọn, relay này giúp hệ thống điện vận hành an toàn và hiệu quả.
