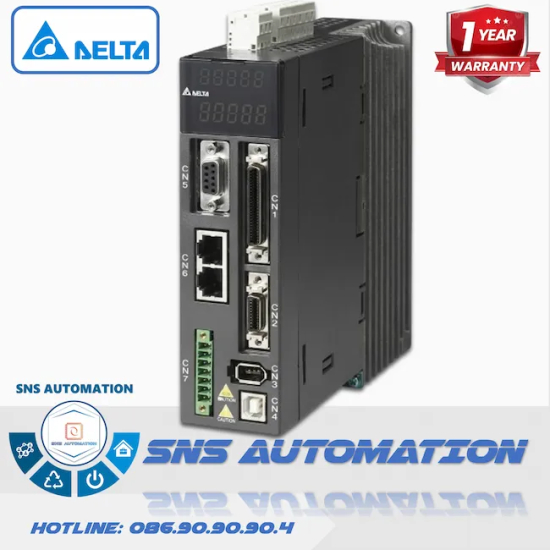

ASD-A2-0121-M Bộ Điều Khiển Servo Delta A2 100W (Mạng CANopen, E-Cam, Vòng Kín Toàn Phần)

Tổng Quan Về Bộ Điều Khiển Servo Delta ASD-A2-0121-M

Giới thiệu sản phẩm

ASD-A2-0121-M là mảnh ghép trung tâm trong hệ sinh thái điều khiển chuyển động cao cấp ASDA-A2 của Delta. Khác với các dòng phát xung truyền thống, phiên bản này được trang bị sức mạnh truyền thông CANopen. Dù mang công suất nhỏ 100W (0.1kW), thiết bị vẫn sở hữu bộ vi xử lý DSP mạnh mẽ để thực thi các thuật toán điều khiển phức tạp nhất.

Vai trò cốt lõi

Driver này đóng vai trò "nhạc trưởng" trong các mạng lưới đồng bộ nhiều trục. Thay vì nhận xung rườm rà, nó nhận lệnh di chuyển trực tiếp qua cáp mạng CANopen, loại bỏ hoàn toàn độ trễ tín hiệu và sai số, mang lại độ vọt lố (overshoot) gần như bằng 0 cho cơ cấu máy.

Thông Số Kỹ Thuật Chi Tiết Của ASD-A2-0121-M

Bảng thông số vận hành và điều khiển

Giải mã ký hiệu sản phẩm

ASD-A2: Dòng Servo cao cấp A2. Số 01: Công suất 100W. Số 21: Điện áp 220V. Chữ M: Hỗ trợ mạng CANopen chuyên dụng cho đồng bộ nhiều trục.

Đặc Điểm Nổi Bật Của Driver ASD-A2-0121-M

Kết nối CANopen siêu tốc độ

Mạng CANopen (DSP402) cho phép cấu hình "Daisy Chain" (nối tiếp nhiều trạm), giảm thiểu đến 80% thời gian đấu nối dây tín hiệu. Tốc độ truyền 1Mbps giúp bộ điều khiển PLC trung tâm giám sát thời gian thực mọi thông số (tốc độ, dòng điện, vị trí) của Drive 100W này mà không có độ trễ.

Vòng kín toàn phần (Full-Closed Loop)

Để đạt độ chính xác ở mức micron (µm), thiết bị hỗ trợ kết nối trực tiếp với thước quang (Linear Scale) bên ngoài (Tín hiệu A/B/Z hoặc Sine/Cosine). Máy sẽ không chỉ dựa vào Encoder trong motor, mà còn căn cứ vào thước quang để bù trừ sai số cơ khí (khe hở bánh răng, độ rơ me bi).

Khi Nào Nên Ứng Dụng ASD-A2-0121-M?

Hệ thống cắt bay / Dao quay (Flying Shear / Rotary Knife)

Nhờ tích hợp E-Cam và khả năng Capture/Compare thời gian thực, model này điều khiển động cơ 100W đồng bộ hóa tốc độ cắt với tốc độ chạy của băng tải phôi một cách hoàn hảo, thường thấy ở các máy đóng gói nilon, máy dán nhãn, máy cắt giấy liên tục.

Máy cấp phôi tự động (Gantry / Multi-axis)

Với các cơ cấu cần 2 motor 100W kéo chung một dầm máy (cơ cấu Gantry), mạng CANopen giúp 2 Drive giao tiếp và đồng bộ với nhau tuyệt đối, chống tình trạng lệch dầm, kẹt cơ khí.

Hướng Dẫn Lắp Đặt Và Kết Nối ASD-A2-0121-M

Đấu nối cổng CANopen (CN6)

Cổng mạng CANopen sử dụng chuẩn RJ45 (CN6). Hãy sử dụng cáp mạng chống nhiễu (Shielded) chuẩn công nghiệp. Ở Node cuối cùng của trạm mạng, bắt buộc phải lắp đặt điện trở đầu cuối (Termination Resistor) 120Ω để chống dội tín hiệu, đảm bảo kết nối không bị chập chờn rớt mạng.

Tiếp địa và chống nhiễu (Grounding)

Vì sử dụng truyền thông số và đọc tín hiệu từ thước quang, Drive rất nhạy cảm với nhiễu. Bắt buộc phải nối dây tiếp địa (PE) cỡ lớn từ Drive về thanh đồng chung của tủ điện. Cáp động cơ và cáp mạng phải đi tách biệt ở 2 mương cáp khác nhau.

Lưu Ý Quan Trọng Khi Cấu Hình ASD-A2-0121-M

Thiết lập địa chỉ Node (Trạm mạng)

Mỗi Drive ASD-A2-0121-M trong mạng CANopen phải có một địa chỉ (Node ID) duy nhất. Không sử dụng chung ID cho 2 Drive. Tốc độ Baudrate (ví dụ 1Mbps) của tất cả các Drive và PLC chủ mạng phải cài đặt trùng khớp hoàn toàn.

Sản Phẩm Tương Đương & Phụ Kiện Liên Quan

Kết Luận Về ASD-A2-0121-M

ASD-A2-0121-M chứng minh rằng một bộ điều khiển nhỏ gọn 100W hoàn toàn có thể gánh vác các tác vụ điều khiển tinh vi nhất. Được vũ trang tận răng với mạng CANopen, E-Cam và Vòng kín toàn phần, thiết bị này là "bộ não" không thể thay thế cho các cỗ máy yêu cầu tốc độ đồng bộ và độ nét gia công lên đến từng micron.
