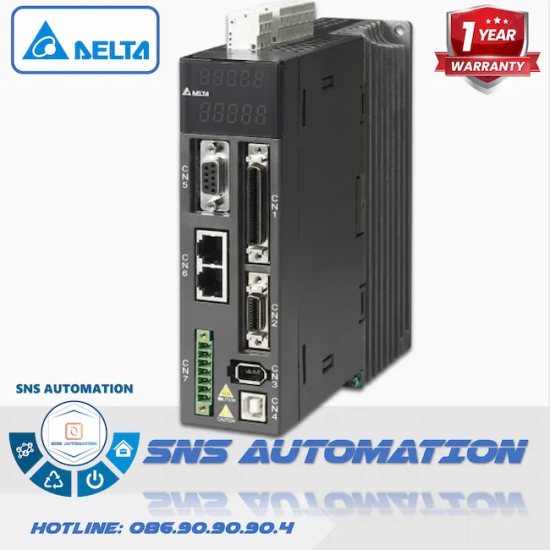

ASD-A2-0221-M Bộ Điều Khiển Servo Delta A2 200W (Mạng CANopen, E-Cam, Vòng Kín)

Tổng Quan Về Bộ Điều Khiển Servo Delta ASD-A2-0221-M

Giới thiệu sản phẩm

ASD-A2-0221-M là thế hệ Driver điều khiển chuyển động thông minh (Motion Control) thuộc dòng ASDA-A2 mang công suất định mức 200W (0.2kW). Ký tự "M" khẳng định thiết bị được trang bị cổng mạng CANopen, phá bỏ giới hạn của các dòng điều khiển phát xung bằng khả năng truyền tải dữ liệu số hóa tốc độ cao.

Vai trò cốt lõi

Nằm ở phân khúc công suất tối ưu, thiết bị này vừa đủ mạnh để kéo các cơ cấu trượt cỡ nhỏ-trung, vừa giúp tối ưu hóa chi phí đầu tư. Với băng thông 1kHz, bộ điều khiển tính toán quỹ đạo và xuất dòng điện cho motor 200W đáp ứng các lệnh Start/Stop liên tục mà không gây rung lắc cơ khí.

Thông Số Kỹ Thuật Chi Tiết Của ASD-A2-0221-M

Bảng thông số vận hành và điều khiển

Giải mã ký hiệu sản phẩm

ASD-A2: Mã phân khúc Servo cao cấp A2. Số 02: Tương ứng công suất 200W. Số 21: Nguồn vào 220V. Chữ M: Bản hỗ trợ truyền thông mạng CANopen đồng bộ đa trục (chuẩn DSP402).

Đặc Điểm Nổi Bật Của Driver ASD-A2-0221-M

Thay thế phát xung bằng CANopen

Ở các thế hệ cũ, PLC phải phát xung tần số cao để điều khiển motor, dễ bị nhiễu và đứt dây. Với CANopen, toàn bộ lệnh vị trí, tốc độ, giới hạn mô-men đều được PLC truyền tải dưới dạng gói tin kỹ thuật số 1Mbps. Nhiều Driver có thể liên kết nối tiếp nhau, giúp tủ điện cực kỳ thoáng và chuyên nghiệp.

Độ chính xác kép (Vòng kín toàn phần)

Để cơ cấu 200W đạt độ chính xác hoàn hảo, Driver đọc tín hiệu hồi tiếp từ Encoder của Motor (Vòng 1), đồng thời lấy dữ liệu từ thước quang lắp trên trục cơ khí (Vòng 2) qua cổng CN5. Driver tự động so sánh hai dữ liệu này để triệt tiêu mọi sai số từ dây đai, khe hở hộp số.

Khi Nào Nên Ứng Dụng ASD-A2-0221-M?

Hệ thống cắt bao bì đồng bộ (Rotary Cut)

Công suất 200W là "vừa vặn" nhất cho các dao cắt màng, cắt giấy cỡ nhỏ. Tính năng E-Cam trong ASD-A2-0221-M sẽ tính toán để dao quay tăng tốc cắt đứt màng mà không làm kẹt phôi, sau đó giảm tốc chuẩn bị cho chu kỳ tiếp theo, tất cả diễn ra trong một phần nghìn giây.

Bàn trượt Gantry cỡ nhỏ

Cơ cấu máy in 3D công nghiệp hoặc máy gắp linh kiện dùng 2 motor 200W kéo 2 bên hông (Gantry). Cổng mạng CANopen đảm bảo hai Driver nhận lệnh cùng một thời điểm tuyệt đối, giúp trục dầm ngang không bao giờ bị vặn lệch gây kẹt me-bi.

Hướng Dẫn Lắp Đặt Và Kết Nối ASD-A2-0221-M

Cấu trúc cáp CANopen (Cổng CN6)

Sử dụng cáp chống nhiễu chuyên dụng chuẩn RJ45 cho cổng CN6. Nguyên tắc đi dây luôn là từ PLC sang Drive 1, từ Drive 1 sang Drive 2... Drive cuối cùng của mạng bắt buộc phải được cắm đầu bịt chứa điện trở kết thúc (Termination Resistor) 120Ω để chống nhiễu phản xạ.

Xử lý điện trở xả (Regeneration Resistor)

Mặc dù Driver 200W có tích hợp sẵn điện trở xả nội (Regen Resistor). Tuy nhiên, nếu hệ thống của anh có quán tính dừng/chạy đảo chiều liên tục gắt, Driver có thể báo lỗi quá áp (AL.005). Khi đó, cần nối thêm điện trở xả ngoài vào các chân P C trên terminal.

Sản Phẩm Tương Đương & Phụ Kiện Liên Quan

Kết Luận Về ASD-A2-0221-M

Không dư thừa công suất như bản 400W cũng không quá mỏng manh như bản 100W, ASD-A2-0221-M là điểm cân bằng hoàn hảo cho các tác vụ 200W. Kết hợp với mạng truyền thông CANopen mượt mà, đây là sự đầu tư cực kỳ thông minh, giúp người chế tạo máy tối ưu hóa cả về không gian tủ điện, chi phí và mức độ tinh xảo của máy móc.
