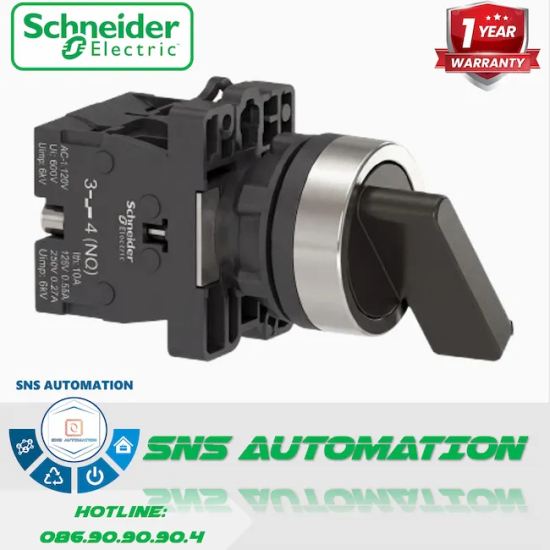

XA2EJ21 Công Tắc Xoay 2 Vị Trí Schneider (Phi 22, Tay Dài, Tự Giữ, 1NO)
XA2EJ21 là mẫu công tắc xoay 2 vị trí tự giữ (Stay put) thuộc phân khúc Easy Harmony XA2 của Schneider Electric. Thiết bị nổi bật với thiết kế tay gạt đòn bẩy dài (Long handle) màu đen, chuẩn lỗ khoét Ø22mm công nghiệp và được tích hợp sẵn 1 tiếp điểm Thường mở (1NO). Với khả năng vận hành nhẹ nhàng, độ bền cơ học cao và chuẩn kháng bụi nước IP65, sản phẩm là giải pháp hoàn hảo cho các mạch bật/tắt nguồn (ON/OFF) hoặc chuyển đổi 2 chế độ cơ bản.
-
XA2EJ21
-
49
- Thông tin sản phẩm
- Bình luận
Tổng Quan Về Công Tắc Xoay Tay Dài Schneider XA2EJ21
Giới thiệu sản phẩm
Nằm trong dòng khí cụ điện Easy Harmony XA2 của hãng Schneider Electric, XA2EJ21 là thiết bị chuyển mạch dạng cơ điện được ưa chuộng rộng rãi. Sản phẩm gây ấn tượng bằng phần tay gạt dài (Long handle) nhô cao, viền mạ giả kim loại sang trọng và tương thích với kích thước lỗ khoét panel 22mm tiêu chuẩn.
Vai trò cốt lõi
Nhiệm vụ chính của XA2EJ21 là đóng/ngắt mạch điện hoặc chuyển đổi giữa 2 trạng thái hoạt động (ví dụ: Chạy/Dừng hoặc Tay/Tự động). Nhờ cơ cấu tự giữ trạng thái, máy móc sẽ được duy trì hoạt động ổn định mà không cần người vận hành phải trực tiếp can thiệp giữ tay liên tục.
Thông Số Kỹ Thuật Chi Tiết Của XA2EJ21
Bảng thông số thiết bị
| Model | XA2EJ21 |
| Thương hiệu | Schneider Electric (Pháp) |
| Dòng sản phẩm | Easy Harmony XA2 |
| Loại thiết bị | Công tắc xoay tay gạt dài (Long handle selector switch) |
| Kích thước lỗ khoét (Ø) | 22 mm (Tiêu chuẩn công nghiệp) |
| Số vị trí hoạt động | 2 vị trí (Trái - Phải), góc gạt 90° |
| Chế độ hoạt động | Tự giữ (Stay put / Maintained) |
| Cấu hình tiếp điểm | 1 NO (1 Thường mở) |
| Vật liệu thân/viền | Nhựa kỹ thuật cao cấp, cách điện, viền giả kim |
| Màu sắc tay xoay | Màu đen (Black long handle) |
| Dòng điện định mức (Ie) | 3A tại 240VAC (AC-15) / 0.27A tại 250VDC (DC-13) |
| Dòng nhiệt không khí (Ith) | 10 A |
| Điện áp cách điện (Ui) | 600 V (Theo chuẩn IEC 60947-1) |
| Điện áp chịu xung (Uimp) | 6 kV |
| Kiểu đấu nối dây | Trạm bắt vít (Screw clamp terminals) |
| Tuổi thọ cơ khí | 300,000 chu kỳ hoạt động |
| Tuổi thọ điện | 500,000 chu kỳ (Tải định mức) |
| Cấp độ bảo vệ (IP) | IP65 (Mặt trước panel) |
| Nhiệt độ hoạt động | -25°C đến +55°C |
| Kích thước (W x H x D) | 30 x 42 x 74.5 mm |
| Trọng lượng | ~ 0.045 kg (45 gram) |
Giải thích thông số
Mã "J" thể hiện tay gạt dài, số "2" là 2 vị trí và "1" là 1 tiếp điểm Thường mở (NO). Khi ở vị trí mặc định (bên trái), mạch điện bị ngắt (OFF). Khi bạn gạt đòn bẩy một góc 90 độ sang phải, tiếp điểm NO sẽ đóng lại (ON) và tay gạt sẽ Tự giữ cố định ở vị trí đó cho đến khi bạn thao tác gạt ngược trở lại.
Đặc Điểm Nổi Bật Của Công Tắc XA2EJ21
Thao tác cực kỳ dễ dàng
Lợi thế đòn bẩy của tay gạt dài giúp công nhân giảm thiểu đáng kể lực tác động khi vặn công tắc. Điều này đặc biệt hữu ích trong các xưởng cơ khí hoặc kho lạnh, nơi người lao động thường xuyên phải đeo găng tay bảo hộ dày cộm.
Nâng cấp tiếp điểm linh hoạt
Dù chỉ đi kèm 1 cụm tiếp điểm NO, nhưng với cấu trúc module của dòng XA2, người dùng có thể dễ dàng ghép thêm các khối tiếp điểm (ZBE101 hoặc ZBE102) vào phía sau để điều khiển đồng thời nhiều tín hiệu thiết bị cùng một lúc.
Khi Nào Nên Ứng Dụng XA2EJ21?
Tủ điện điều khiển ON/OFF cơ bản
XA2EJ21 thường xuất hiện trên các tủ cấp nguồn phụ, tủ bơm đơn giản hoặc hệ thống chiếu sáng nhà xưởng. Nó dùng để thay thế cho cụm Nút nhấn Xanh/Đỏ truyền thống khi hệ thống chỉ cần một thao tác đóng/cắt dứt khoát và hiển thị trạng thái trực quan ngay trên hướng của tay gạt.
Hướng Dẫn Lắp Đặt XA2EJ21
Cố định thiết bị lên panel
Khoét lỗ kim loại kích thước Ø22.5mm. Đưa thân công tắc xuyên qua lỗ, lưu ý căn chỉnh để mũi tay gạt ở trạng thái vặn trái nằm ngang hoàn toàn. Dùng đai ốc bằng nhựa vặn chặt từ mặt sau cửa tủ (lực siết khuyến cáo 2.0 N.m) để ép sát ron chống nước IP65.
Đấu dây tín hiệu
Cụm màu xanh lá phía sau đuôi thiết bị là cặp chân Thường mở (NO). Tuốt vỏ dây cáp, bấm đầu cos chữ Y và luồn vào ngàm bắt vít, sau đó dùng tuốc nơ vít siết chặt. Kiểm tra lại bằng cách dùng VOM đo thông mạch khi gạt đòn bẩy sang phải.
Lưu Ý Khi Sử Dụng XA2EJ21
Khoảng cách bố trí tay gạt
Đặc thù tay gạt đòn bẩy khi xoay góc 90 độ sẽ chiếm một khoảng không gian nhất định. Khi thiết kế layout mặt tủ, hãy chừa khoảng cách giữa các công tắc rộng hơn so với các loại núm vặn ngắn để tránh trường hợp các tay gạt va chạm vào nhau.
Sản Phẩm Khí Cụ Điện Liên Quan
- XA2ED21: Công tắc xoay 2 vị trí tự giữ (1NO) nhưng sử dụng kiểu thiết kế Núm vặn tiêu chuẩn (ngắn) tiết kiệm diện tích.
- XA2EJ33: Công tắc tay gạt dài nhưng là cấu hình 3 vị trí tự giữ (2NO), dùng để chuyển chế độ Man-Off-Auto.
- Khối tiếp điểm ZBE101: Phụ kiện mua rời để ghép nối tiếp vào mặt sau, giúp tăng cường thêm số tiếp điểm NO.
Kết Luận Về Công Tắc Tay Dài XA2EJ21
Sự kết hợp giữa thao tác công thái học nhẹ nhàng và cấu trúc bảo vệ IP65 cứng cáp đã biến Schneider XA2EJ21 thành một linh kiện đáng tin cậy. Dù là trong xưởng sản xuất, nhà máy chế biến hay hệ thống điện dân dụng, thiết bị vẫn luôn hoàn thành xuất sắc nhiệm vụ đóng cắt mạch điện cơ bản.
