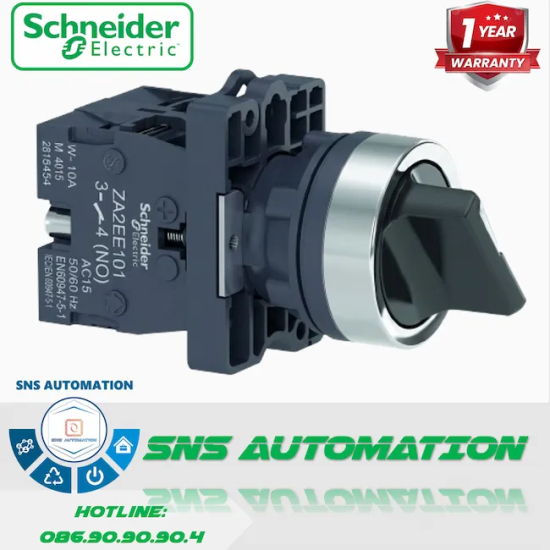

XA2ED25 Công Tắc Xoay 2 Vị Trí Schneider (Phi 22, 1NO+1NC, Tự Giữ)
XA2ED25 là dòng công tắc xoay 2 vị trí tự giữ (Stay put) thuộc series Easy Harmony XA2 của thương hiệu Schneider Electric. Sản phẩm sử dụng chuẩn lỗ khoét Ø22mm, tích hợp sẵn cụm tiếp điểm kép 1NO + 1NC tiện lợi cho việc thiết kế mạch điều khiển. Với chất liệu nhựa cách điện an toàn, độ bền cơ học cao và chuẩn bảo vệ IP65, thiết bị mang đến giải pháp chuyển mạch đáng tin cậy cho hệ thống tủ điện tự động hóa công nghiệp.
-
XA2ED25
-
75
- Thông tin sản phẩm
- Bình luận
Tổng Quan Về Công Tắc Xoay Schneider XA2ED25
Giới thiệu sản phẩm
Nằm trong phân khúc Easy Harmony XA2, XA2ED25 là mẫu công tắc xoay 2 vị trí dạng núm vặn không đèn. Sản phẩm được thiết kế theo tiêu chuẩn công nghiệp với chuẩn lỗ khoét 22mm, mang lại vẻ ngoài hiện đại và tính đồng bộ cao cho mặt panel tủ điện.
Vai trò cốt lõi
Thiết bị chuyên dùng để chuyển đổi mạch điện giữa 2 trạng thái hoạt động. Người dùng thường ứng dụng làm công tắc chọn chế độ Bật - Tắt (On - Off) hoặc Chạy Bằng Tay - Tự Động (Man - Auto) trong các hệ thống máy móc sản xuất.
Thông Số Kỹ Thuật Chi Tiết Của XA2ED25
Bảng thông số thiết bị
| Model | XA2ED25 |
| Thương hiệu | Schneider Electric (Pháp) |
| Dòng sản phẩm | Easy Harmony XA2 |
| Loại thiết bị | Công tắc xoay không đèn (Selector switch) |
| Kích thước lỗ khoét (Ø) | 22 mm (Tiêu chuẩn công nghiệp) |
| Số vị trí hoạt động | 2 vị trí (Góc xoay 90°) |
| Chế độ hoạt động | Tự giữ trạng thái (Stay put) |
| Cấu hình tiếp điểm | 1 NO + 1 NC (1 Thường mở + 1 Thường đóng) |
| Vật liệu thân/viền (Bezel) | Nhựa kỹ thuật cao cấp, cách điện |
| Màu sắc tay xoay | Màu đen (Black standard handle) |
| Dòng điện định mức (Ie) | 3A tại 240VAC (AC-15) / 0.27A tại 250VDC (DC-13) |
| Dòng nhiệt không khí (Ith) | 10 A (Tiếp điểm bắt vít) |
| Điện áp cách điện (Ui) | 600 V (Theo chuẩn IEC 60947-1) |
| Điện áp chịu xung (Uimp) | 6 kV |
| Bảo vệ ngắn mạch | Cầu chì 10A loại gL |
| Kiểu đấu nối dây | Trạm bắt vít (Screw clamp terminals) |
| Lực siết đai ốc lắp tủ | 2.0 ~ 2.4 N.m |
| Tuổi thọ cơ khí | 300,000 chu kỳ xoay |
| Tuổi thọ điện | 500,000 chu kỳ (Tải định mức) |
| Cấp độ bảo vệ (IP) | IP65 (Mặt trước thiết bị) |
| Nhiệt độ hoạt động | -25°C đến +55°C |
| Kích thước (W x H x D) | 30 x 42 x 68.2 mm |
| Trọng lượng | 0.054 kg (54 gram) |
Giải thích thông số
Công tắc Tự giữ (Stay put) có nghĩa là khi vặn núm xoay một góc 90°, nó sẽ giữ nguyên ở vị trí mới cho đến khi bạn vặn tay trả lại. Khác với loại tự nhả sẽ tự động bật về vị trí cũ nhờ lò xo.
Đặc Điểm Nổi Bật Của Công Tắc XA2ED25
Tích hợp tiếp điểm 1NO + 1NC
Đây là điểm cộng lớn nhất của XA2ED25. Việc có sẵn 1 tiếp điểm Thường Mở (NO) và 1 Thường Đóng (NC) giúp bạn dễ dàng thiết kế mạch: một bên để ra lệnh chạy máy, bên còn lại dùng để ngắt mạch an toàn hoặc bật đèn báo tín hiệu.
Chống bụi, kháng nước chuẩn IP65
Phần mặt núm vặn tiếp xúc bên ngoài cánh tủ được bọc kín bởi vòng đệm cao su, đạt chuẩn IP65. Thiết bị miễn nhiễm hoàn toàn với bụi mịn và chịu được nước phun áp lực thấp, rất an toàn khi lắp trong nhà xưởng.
Khi Nào Nên Ứng Dụng XA2ED25?
Mạch chọn chức năng cơ bản
Sản phẩm cực kỳ thích hợp cho các tủ điều khiển quạt thông gió, máy nén khí, hoặc băng tải tự động. Cụ thể dùng để thao tác chọn dứt khoát 1 trong 2 chế độ, chẳng hạn: Bơm 1 / Bơm 2, hoặc Trạng thái Bằng Tay / Tự Động.
Hướng Dẫn Lắp Đặt XA2ED25
Lắp đặt cơ khí lên cánh tủ
Khoét một lỗ có đường kính chính xác 22.5mm trên mặt thép tủ điện. Tháo đai ốc bằng nhựa ở phía sau công tắc, luồn thiết bị từ ngoài vào và vặn chặt đai ốc ôm sát panel để ép chặt gioăng cao su chống nước.
Kỹ thuật đấu nối dây
Module tiếp điểm phía sau có ghi rõ ký hiệu NO và NC. Chỉ cần nới lỏng vít, ghim các đầu dây tín hiệu (khuyên dùng cos chẻ hoặc cos pin) vào đúng ngàm và dùng vít bake siết chặt với lực khoảng 0.8 N.m.
Lưu Ý Khi Sử Dụng XA2ED25
Xác định đúng chân tiếp điểm
Trong quá trình đấu tủ, do XA2ED25 có cả NO và NC, thợ điện cần dùng đồng hồ VOM đo thông mạch để xác định chính xác cặp chân nào đóng, cặp chân nào mở ở mỗi vị trí vặn nhằm tránh gây chạm chập mạch điều khiển.
Sản Phẩm Khí Cụ Điện Liên Quan
- XA2ED21: Phiên bản công tắc xoay 2 vị trí có cấu hình cơ bản hơn, chỉ tích hợp 1 tiếp điểm Thường mở (1NO).
- XA2ED41: Công tắc xoay 2 vị trí nhưng hoạt động theo cơ chế Tự nhả (Spring return) từ phải về trái.
- XA2ED33: Công tắc xoay nâng cấp lên 3 vị trí (Man - Off - Auto), tích hợp 2 cụm tiếp điểm 2NO.
Kết Luận Về Công Tắc Xoay XA2ED25
Sở hữu thiết kế công thái học dễ thao tác, vật liệu nhẹ cách điện hoàn toàn cùng cụm tiếp điểm NO/NC đa dụng, Schneider XA2ED25 là một trong những giải pháp tối ưu chi phí và hiệu năng nhất cho các hệ thống tủ điện tự động hóa ngày nay.
