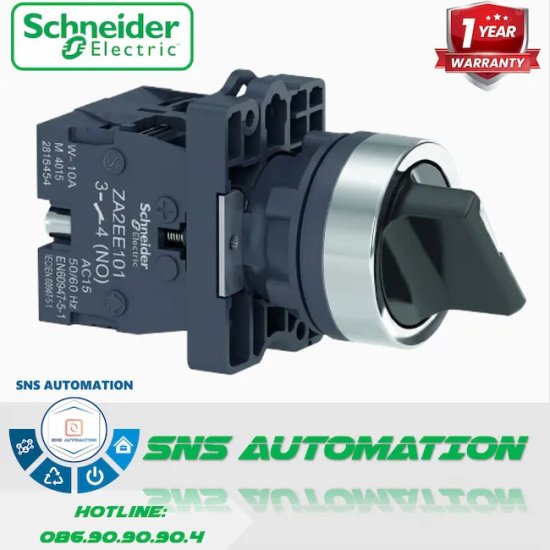

XA2ED21 Công Tắc Xoay 2 Vị Trí Schneider (Phi 22, 1NO, Tự Giữ)
XA2ED21 là công tắc xoay 2 vị trí tự giữ (Stay put) thuộc dòng Easy Harmony XA2 của Schneider Electric. Sản phẩm có kích thước lỗ khoét tiêu chuẩn Ø22mm, tích hợp 1 tiếp điểm thường mở (1NO). Với lớp vỏ nhựa cách điện, thiết kế tay vặn công thái học và chuẩn bảo vệ IP65/IK06, đây là lựa chọn đáng tin cậy cho mọi hệ thống điều khiển tự động hóa và tủ điện công nghiệp.
-
XA2ED21
-
84
- Thông tin sản phẩm
- Bình luận
Tổng Quan Về Công Tắc Xoay Schneider XA2ED21
Giới thiệu sản phẩm
XA2ED21 thuộc series Easy Harmony XA2 của hãng khí cụ điện hàng đầu thế giới Schneider. Đây là dòng công tắc xoay (chuyển mạch) 2 vị trí không đèn, được thiết kế tối ưu hóa chi phí nhưng vẫn giữ được độ bền bỉ chuẩn Châu Âu.
Vai trò cốt lõi
Thiết bị đóng vai trò làm tín hiệu đầu vào cho các hệ thống điều khiển. Thường dùng để chuyển đổi trạng thái hoạt động của máy móc (ví dụ: Chế độ Auto/Manual, Bật/Tắt bơm rơ-le) một cách nhanh chóng và an toàn.
Thông Số Kỹ Thuật Chi Tiết Của XA2ED21
Bảng thông số thiết bị
| Model | XA2ED21 |
| Thương hiệu | Schneider Electric (Pháp) |
| Dòng sản phẩm | Easy Harmony XA2 |
| Loại thiết bị | Công tắc xoay không đèn (Selector switch) |
| Kích thước lỗ khoét (Ø) | 22 mm (Kích thước tiêu chuẩn công nghiệp) |
| Số vị trí hoạt động | 2 vị trí (Góc xoay 90°) |
| Chế độ hoạt động | Tự giữ trạng thái (Stay put) |
| Cấu hình tiếp điểm | 1 NO (1 Tiếp điểm thường mở) |
| Vật liệu viền (Bezel) | Nhựa cao cấp cách điện |
| Màu sắc tay xoay | Màu đen (Black standard handle) |
| Dòng điện định mức (Ie) | 3A tại 240VAC (AC-15) / 0.27A tại 250VDC (DC-13) |
| Dòng nhiệt không khí (Ith) | 10 A (Tại trạm bắt vít) |
| Điện áp cách điện (Ui) | 600 V (Theo chuẩn IEC 60947-1) |
| Điện áp chịu xung (Uimp) | 6 kV |
| Bảo vệ ngắn mạch | Cầu chì 10A loại gL |
| Kiểu đấu nối dây | Bắt vít (Screw clamp terminals) |
| Lực siết đai ốc (Fixing nut) | 2.0 ~ 2.4 N.m |
| Tuổi thọ cơ khí | 300,000 chu kỳ hoạt động |
| Tuổi thọ điện | 500,000 chu kỳ (Tải định mức) |
| Cấp độ bảo vệ (IP/IK) | IP65 (Chống nước/bụi) / IK06 (Chống va đập) |
| Nhiệt độ hoạt động | -25°C đến +55°C |
| Kích thước (W x H x D) | 30 x 42 x 68.2 mm |
| Trọng lượng | 0.04 kg (40 gram) |
Giải thích thông số
Đặc tính Tự giữ (Stay put) có nghĩa là khi bạn vặn núm xoay sang vị trí mới, công tắc sẽ đứng im tại đó, duy trì dòng điện cho đến khi bạn dùng tay vặn ngược lại vị trí ban đầu. Khác với loại tự nhả (lò xo đàn hồi).
Đặc Điểm Nổi Bật Của Công Tắc XA2ED21
Thiết kế công thái học
Núm vặn ngắn được đúc với các rãnh bám tay, giúp kỹ thuật viên thao tác xoay mượt mà, chính xác ngay cả khi đang đeo găng tay bảo hộ trong nhà máy.
Chuẩn bảo vệ IP65 toàn diện
Mặt trước của công tắc khi lắp vào tủ sẽ đạt chuẩn IP65, ngăn chặn hoàn toàn bụi bẩn và các tia nước áp lực thấp, cực kỳ phù hợp cho xưởng sản xuất, máy móc ngoài trời hoặc môi trường ẩm ướt.
Cấu Tạo Của Công Tắc Schneider XA2ED21
Vật liệu nhựa cách điện kép
Lớp viền (bezel) và thân máy được làm từ nhựa kỹ thuật chịu nhiệt, cách điện tối đa. Trọng lượng toàn bộ thiết bị chỉ 40g, không gây áp lực lên tấm mặt tủ điện nhựa mỏng.
Cụm tiếp điểm linh hoạt
Sản phẩm đi kèm 1 khối tiếp điểm NO (Thường mở). Thiết kế dạng module cho phép bạn dễ dàng mua thêm hoặc tháo lắp khối tiếp điểm NC (Thường đóng) ghép nối vào phía sau tùy theo nhu cầu mạch điện.
Khi Nào Nên Ứng Dụng XA2ED21?
Tủ điện điều khiển máy móc
Dùng làm công tắc chuyển mạch Tắt/Mở cụm động cơ, bơm nước, máy nén khí, hoặc chọn chế độ vận hành Tay/Tự động (Man/Auto) cho máy dệt, máy CNC, băng tải.
Tủ phân phối điện tòa nhà
Xuất hiện dày đặc trên mặt các tủ điện chiếu sáng, tủ HVAC hoặc hệ thống PCCC để thay đổi lộ trình nguồn điện dân dụng hoặc bật/tắt khu vực chiếu sáng.
Hướng Dẫn Lắp Đặt XA2ED21
Khoét lỗ mặt tủ
Sử dụng mũi khoét 22mm (hoặc 22.5mm) để tạo lỗ trên bảng điều khiển. Độ dày panel cho phép từ 1 đến 5mm. Đưa đầu núm xoay qua lỗ và dùng đai ốc siết chặt từ mặt sau.
Đấu nối dây điện
Tuốt vỏ dây điện và sử dụng đầu cos chữ Y/cos pin rỗng đưa vào chân bắt vít của cụm tiếp điểm 1NO ở đuôi công tắc. Siết chặt ốc vít với lực 0.8 N.m để đảm bảo dẫn điện tốt nhất.
Lưu Ý Khi Sử Dụng XA2ED21
Giới hạn dòng tải
Công tắc chỉ chịu dòng điều khiển tín hiệu (khoảng 3A ở 240VAC). Tuyệt đối không dùng trực tiếp công tắc này để ngắt dòng điện công suất lớn của động cơ mà phải đi qua cuộn hút của Contactor.
Sản Phẩm Khí Cụ Điện Liên Quan
Kết Luận Về Công Tắc Xoay XA2ED21
Chỉn chu trong thiết kế, cách điện an toàn và cực kỳ bền bỉ với 300,000 chu kỳ xoay, Schneider XA2ED21 khẳng định được vị thế số một trong phân khúc vật tư tủ điện bình dân. Trang bị mã công tắc này không chỉ giúp máy móc vận hành mượt mà, mà còn tăng thêm độ thẩm mỹ chuyên nghiệp cho hệ thống của bạn.
