TF62A-6N-A Hanyoung Rơ Le Thời Gian Đôi | Twin Timer Luân Phiên 60 Giờ

Tổng Quan Về Rơ Le Thời Gian Hanyoung TF62A-6N-A

Giới thiệu sản phẩm

TF62A-6N-A là bộ định thời đôi (Twin Timer) dạng Analog của Hanyoung. Khác biệt lớn nhất của phiên bản "6N" nằm ở thang đo thời gian cực rộng, cho phép mở rộng chu kỳ hoạt động lên mức tối đa 60 giờ.

Vai trò cốt lõi

Đảm nhiệm chức năng đóng/ngắt luân phiên (Flicker) độc lập. Thiết bị giúp hệ thống tự động chạy và nghỉ theo các khoảng thời gian T-ON và T-OFF được set sẵn, bảo vệ động cơ khỏi quá tải.

Thông Số Kỹ Thuật Chi Tiết Của TF62A-6N-A

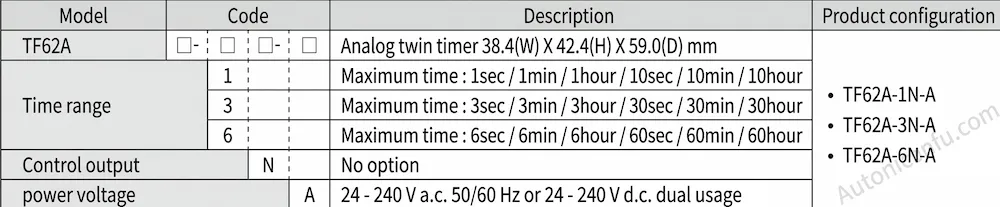

Bảng thông số thiết bị

Giải thích thông số

Với mức cài đặt vươn tới 60 giờ, TF62A-6N-A sinh ra để giải quyết các tác vụ ngâm tẩm, ủ nhiệt hoặc tưới tiêu nông nghiệp cách ngày mà các dòng timer thông thường (chỉ đạt 10h) không thể làm được.

Đặc Điểm Nổi Bật Của Timer Hanyoung TF62A-6N-A

Dải thời gian siêu dài (60h)

Đáp ứng linh hoạt mọi bài toán về thời gian từ ngắn (vài giây) đến chu kỳ dài (hơn 2 ngày liên tục), tối ưu hóa việc mua sắm vật tư.

Cấp nguồn đa năng 24-240V

Không kén điện áp nguồn tủ. Dù tủ điều khiển dùng nguồn tổ ong 24VDC hay điện lưới 220VAC, timer vẫn hoạt động mượt mà và an toàn.

Nguyên Lý Hoạt Động Của Rơ Le TF62A-6N-A

Bắt đầu đếm khi cấp nguồn

Cấp điện vào chân nguồn, bộ đếm lập tức kích hoạt. Tùy chọn gạt Switch để mạch bắt đầu bằng chu kỳ chạy (ON) hoặc chu kỳ chờ (OFF).

Chu trình tuần hoàn

Tiếp điểm relay đóng trong khoảng T-ON, ngắt trong khoảng T-OFF. Vòng lặp này diễn ra liên tục, vô hạn cho đến khi kỹ thuật viên cắt điện nguồn.

Cấu Tạo Của Đồng Hồ Timer Hanyoung TF62A-6N-A

Mặt điều khiển trực quan

Bố trí 2 núm xoay chia vạch rõ nét (bội số của 6). Các Switch gạt ẩn ở 4 góc để đổi đơn vị thời gian nhanh chóng mà không cần tháo lắp rườm rà.

Chân cắm chuẩn 8-Pin

Thiết kế tháo lắp nhanh dạng phích cắm tròn. Phù hợp 100% với các loại đế cắm 8 chân thông dụng trên thị trường.

Khi Nào Nên Ứng Dụng Hanyoung TF62A-6N-A?

Chu kỳ sấy / ủ công nghiệp

Các lò ủ nhiệt cần sấy liên tục 6 tiếng, nghỉ 12 tiếng. Dải đo 60h của mã 6N-A dư sức đáp ứng hoàn hảo yêu cầu này.

Tưới tiêu nông trại tự động

Hệ thống tưới cảnh quan quy mô lớn, set máy bơm tưới 30 phút và tự động chờ nghỉ sang đến ngày hôm sau mới bơm tiếp.

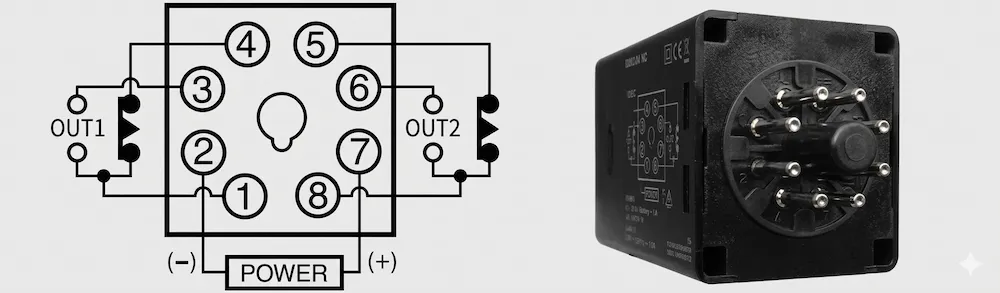

Hướng Dẫn Lắp Đặt Timer TF62A-6N-A

Lắp đế và đấu điện áp

Gắn đế 8 chân lên ray DIN. Đưa dây nguồn cấp vào chân số 2 và chân số 7. Chân số 8 là chân cấp điện chung (COM).

Kết nối ngõ ra tải

Từ chân thường mở (NO) số 6, kéo dây ra cuộn hút của Contactor hoặc Relay kiếng để kích hoạt động cơ chạy theo nhịp định sẵn.

Lưu Ý Khi Sử Dụng Timer TF62A-6N-A

Ngắt điện trước khi gạt Switch

Bắt buộc phải tắt nguồn trước khi muốn chuyển đổi dải thời gian (ví dụ từ giờ sang phút) để tránh lỗi mạch vi xử lý bên trong.

Dùng qua thiết bị trung gian

Tiếp điểm relay chỉ chịu dòng 3A. Tuyệt đối không câu thẳng điện từ Timer ra máy bơm mà phải đấu qua Contactor.

Cách Kiểm Tra Tình Trạng Hoạt Động

Kiểm tra bằng LED chỉ thị

Nhìn tín hiệu đèn LED trên mặt kính. Đèn nhấp nháy là đang đếm thời gian, đèn sáng đỏ cố định là mạch ngõ ra đang đóng ngầm.

Kiểm tra nguội tiếp điểm

Rút Timer, dùng đồng hồ vạn năng đo. Chân 8-5 phải thông nhau (NC), chân 8-6 phải cách điện (NO) khi chưa có nguồn kích.

Sản Phẩm Khí Cụ Điện Liên Quan

Phụ kiện và khí cụ kết nối

Các dải đo cùng dòng TF62A

Kết Luận Về Timer Hanyoung TF62A-6N-A

Khắc phục triệt để điểm yếu về giới hạn thời gian, Hanyoung TF62A-6N-A mang đến chu kỳ điều khiển lên tới 60 giờ. Lắp đặt đơn giản, tinh chỉnh nhanh chóng, đây là "chìa khóa" vận hành ổn định cho các bài toán bơm luân phiên và sấy công nghiệp dài hơi.
