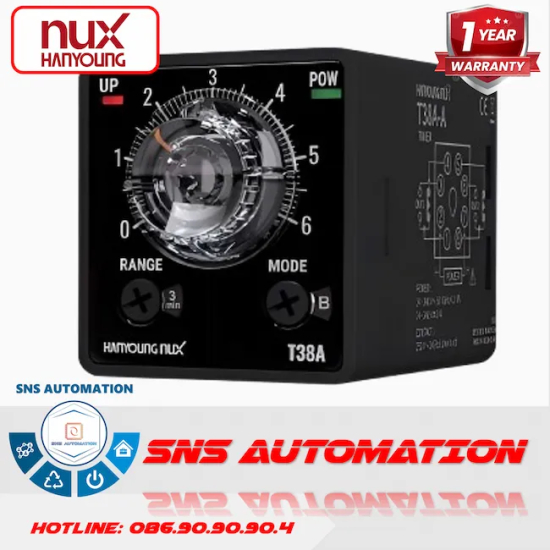

T38A-1N-A Hanyoung Rơ Le Thời Gian | Timer Đa Năng 10 Giờ (Size Mini 38x42mm)

Tổng Quan Về Rơ Le Thời Gian Hanyoung T38A-1N-A

Giới thiệu sản phẩm

T38A-1N-A là bộ định thời gian dạng Analog cỡ nhỏ (Miniature timer) thuộc series T38A của Hanyoung. Dù có kích thước "hạt tiêu", thiết bị này lại sở hữu sức mạnh đáng nể với dải thời gian vươn tới mức 10 giờ, đáp ứng từ các xung nhịp nhanh đến các chu kỳ chờ dài hạn.

Vai trò cốt lõi

Không chỉ giới hạn ở chức năng tạo độ trễ (Delay), T38A-1N-A là một rơ le "đa năng". Thiết bị cho phép kỹ thuật viên chọn 1 trong 6 chế độ hoạt động khác nhau ngay trên mặt đồng hồ, giải quyết trọn vẹn nhiều bài toán tự động hóa chỉ bằng một linh kiện duy nhất.

Thông Số Kỹ Thuật Chi Tiết Của T38A-1N-A

Bảng thông số thiết bị

Giải thích thông số quan trọng

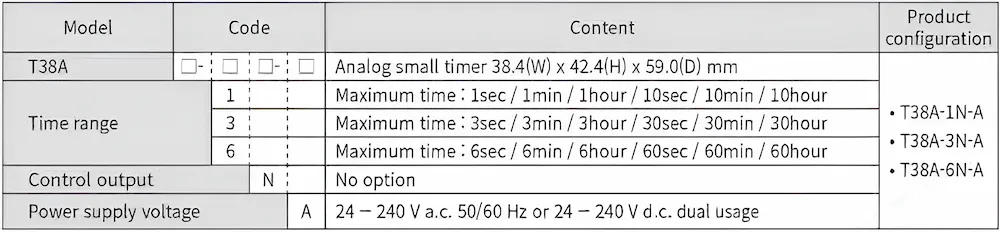

Mã "1" biểu thị thiết bị đo theo hệ số 1 (Max 1 và 10). Tức là bạn có thể vặn chọn thang cao nhất là 10 giây, 10 phút hoặc 10 giờ. Điểm ăn tiền nhất là khả năng tự động biến đổi cấu trúc tiếp điểm bên trong dựa theo chế độ A-F bạn vặn trên mặt kính.

Đặc Điểm Nổi Bật Của Timer Hanyoung T38A-1N-A

Kích thước "hạt tiêu" siêu gọn

Với bề ngang và dọc chỉ khoảng 4cm, T38A tiết kiệm một lượng lớn diện tích trên thanh ray DIN hoặc mặt panel. Cực kỳ hữu dụng khi bạn phải nhồi nhét nhiều linh kiện vào một tủ điện có không gian eo hẹp.

Đa năng "6 trong 1"

Chỉ bằng một rãnh vặn nhỏ ở góc, bạn biến hóa chiếc Timer này thành 6 thiết bị khác nhau: Trễ đóng (Delay), Nhấp nháy (Flicker), Tạo xung (One-shot)... Không cần mua nhiều mã hàng khác nhau, chỉ một T38A-1N-A là đủ cover hầu hết các mạch cơ bản.

Các Chế Độ Hoạt Động Cốt Lõi (Multi-Mode)

Mode A/C: Chế độ trễ đóng (Power ON Delay)

Cấp điện vào, bộ đếm bắt đầu chạy. Khi hết thời gian, tiếp điểm mới đóng lại. Ở Mode A, bạn có 2 cặp tiếp điểm đều hoạt động trễ (2c). Ở Mode C, bộ máy tự đổi thành 1 tiếp điểm tức thời và 1 tiếp điểm trễ (1c+1c).

Mode D/E: Chế độ nhấp nháy (Flicker)

Dùng để đóng/ngắt liên tục theo chu kỳ thời gian đã cài đặt (ví dụ: sáng 5s, tắt 5s, lặp lại liên tục). Rất phù hợp cho các mạch đèn cảnh báo hoặc bơm bôi trơn nhấp nhả.

Khi Nào Nên Ứng Dụng Hanyoung T38A-1N-A?

Tủ điện máy móc cỡ nhỏ

Các dòng máy ép nhựa mini, máy đóng gói bao bì, máy chiết rót có tủ điều khiển rất bé. Kích thước 38x42mm của T38A sẽ giải phóng không gian tản nhiệt cho các thiết bị động lực khác.

Mạch linh hoạt, thường xuyên thay đổi bài toán

Hôm nay bạn cần timer để trễ quạt, ngày mai bạn lại cần mạch nháy còi báo động. Chức năng đa chế độ (A-F) giúp kỹ thuật viên ứng biến xử lý sự cố ngay lập tức mà không cần đi mua rơ le mới.

Hướng Dẫn Lắp Đặt Timer T38A-1N-A

Đấu nối nguồn và gá lắp

Thiết bị vẫn sử dụng đế cắm 8 chân tròn quen thuộc (Chân 2-7 là nguồn). Có thể cài thẳng đế lên thanh ray DIN trong tủ điện. Nếu muốn gắn ra mặt cánh tủ (Flush mount), bạn cần khoét lỗ và sử dụng phụ kiện Bracket chuyên dụng (như BRACKET-M) đi kèm.

Cài đặt thông số mặt trước

Góc dưới bên trái là khe vặn chọn chế độ (A đến F). Góc dưới bên phải là khe vặn chọn đơn vị thời gian (s, min, h, 10s, 10m, 10h). Dùng tua vít dẹp nhỏ vặn nhẹ nhàng sao cho khớp với mũi tên chỉ thị.

Cảnh Báo Quan Trọng Khi Sử Dụng của T38A-1N-A

Tuyệt đối ngắt điện khi đổi Mode

Khuyến cáo từ nhà sản xuất: Mọi thao tác thay đổi Mode (A-F) hoặc Thang đo thời gian (s, m, h) PHẢI ĐƯỢC THỰC HIỆN KHI ĐÃ TẮT NGUỒN. Vặn chuyển chế độ khi mạch đang "sống" sẽ làm treo vi xử lý và hư hỏng thiết bị.

Chú ý dải điện áp đa năng

Nguồn 24-240V AC/DC rất tiện, nhưng cần đảm bảo nguồn cấp vào chân 2-7 không bị chập chờn vượt quá ngưỡng ±10% để bộ đếm xung hoạt động chính xác nhất.

Sản Phẩm Cùng Series T38A

Kết Luận Về Timer Mini Hanyoung T38A-1N-A

Nhỏ nhưng có võ! Hanyoung T38A-1N-A chính là giải pháp thay thế hoàn hảo cho hàng loạt rơ le chức năng đơn lẻ. Khả năng tùy biến 6 chế độ hoạt động và dải thời gian rộng đến 10 giờ giúp tối ưu hóa không gian tủ điện mà vẫn đảm bảo độ chính xác tuyệt đối.
