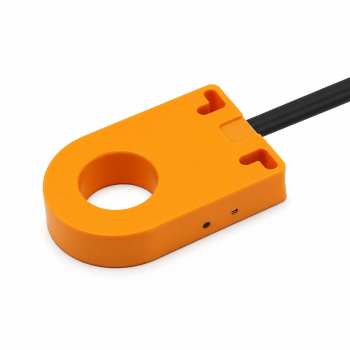

SZ-M80-36DN - Cảm Biến Tiệm Cận Vòng 36mm NPN NO
SZ-M80-36DN là cảm biến tiệm cận dạng vòng (Ring Proximity Sensor) của XSZ, sử dụng phương pháp In-ring detection để phát hiện vật thể kim loại đi qua lỗ cảm biến đường kính 36mm. Model có ngõ ra NPN NO, nguồn cấp 10–30VDC và cấp bảo vệ IP67.
-
SZ-M80-36DN
-
4
- Thông tin sản phẩm
- Bình luận
Thông số kỹ thuật SZ-M80-36DN
| Thông số | Chi tiết |
|---|---|
| Mã hàng | SZ-M80-36DN |
| Loại cảm biến | Cảm biến tiệm cận dạng vòng |
| Phương pháp phát hiện | In-ring detection |
| Đối tượng phát hiện | Kim loại |
| Đường kính lỗ phát hiện | 36mm |
| Ngõ ra | NPN NO |
| Nguồn cấp | 10–30VDC |
| Dòng điều khiển | 200mA |
| Dòng tải ngõ ra | 200mA |
| Dòng tiêu thụ | <10mA |
| Độ trễ Hysteresis | 1–5% |
| Điện áp dư | <2,5V |
| Nhiệt độ làm việc | -25 đến +70°C |
| Nhiệt độ lưu trữ | -40 đến +85°C |
| Cấp bảo vệ | IP67 |
| Vật liệu vỏ | PBT / ABS |
| Đèn báo | LED đỏ |
| Chiều dài cáp | 2m |
| Bảo vệ mạch | Ngắn mạch và ngược cực |
| Độ lặp lại | <3% |
| Kích thước | 80 × 65 × 40mm |
| Lỗ lắp đặt | 4 × Ø5,0mm |
SZ-M80-36DN lỗ phát hiện 36mm
Điểm đặc trưng của SZ-M80-36DN là thiết kế dạng vòng với đường kính lỗ phát hiện 36mm. Vật thể kim loại được đưa qua lỗ cảm biến để thực hiện quá trình phát hiện.
XSZ xác định phương pháp của model này là In-ring detection và nhóm sản phẩm Ring Proximity Sensors được sử dụng cho các ứng dụng phát hiện vật thể kim loại đi qua lỗ.
SZ-M80-36DN ngõ ra NPN NO
SZ-M80-36DN sử dụng ngõ ra:
NPN – Normally Open (NO)
Khi lựa chọn cảm biến để kết nối với PLC hoặc bộ điều khiển, cần xác định đúng loại ngõ ra NPN và logic NO.
Trong cấu hình lỗ phát hiện 36mm, XSZ liệt kê các model:
| Mã hàng | Ngõ ra |
|---|---|
| SZ-M80-36DN | NPN NO |
| SZ-M80-36DN2 | NPN NC |
| SZ-M80-36DP | PNP NO |
| SZ-M80-36DP2 | PNP NC |
| SZ-M80-36DO | DC NO |
| SZ-M80-36DC | DC NC |
Nguồn cấp SZ-M80-36DN
Model SZ-M80-36DN sử dụng nguồn:
10–30VDC
Theo dữ liệu XSZ, dòng tiêu thụ nhỏ hơn 10mA, dòng điều khiển và dòng tải ngõ ra đều được ghi 200mA. Điện áp dư nhỏ hơn 2,5V.
Cảm biến có bảo vệ ngắn mạch và bảo vệ ngược cực.
Kích thước SZ-M80-36DN
Theo bản vẽ nguồn của XSZ, kích thước cảm biến:
80 × 65 × 40mm
Cảm biến có 4 lỗ lắp Ø5,0mm, vỏ PBT/ABS, đèn báo LED đỏ và cáp dài 2m.
Ứng dụng SZ-M80-36DN
SZ-M80-36DN được XSZ giới thiệu cho các ứng dụng:
- Phát hiện chi tiết kim loại đi qua lỗ.
- Đếm chi tiết kim loại.
- Kiểm tra sự có mặt của chi tiết.
- Thiết bị xử lý vật liệu tự động.
- Hệ thống cấp liệu tự động.
- Dây chuyền tự động hóa.
Đây là các ứng dụng được XSZ liệt kê cho dòng Ring Proximity Sensor.
Thông tin sản phẩm SZ-M80-36DN
SNS AUTOMATION cung cấp SZ-M80-36DN – cảm biến tiệm cận vòng 36mm cho các hệ thống tự động hóa.
- Mã hàng: SZ-M80-36DN
- Loại: Cảm biến tiệm cận dạng vòng
- Đường kính lỗ phát hiện: 36mm
- Đối tượng: Kim loại
- Phương pháp: In-ring detection
- Ngõ ra: NPN NO
- Nguồn: 10–30VDC
- Dòng tải: 200mA
- Dòng tiêu thụ: <10mA
- Hysteresis: 1–5%
- Cấp bảo vệ: IP67
- Vỏ: PBT/ABS
- Cáp: 2m
- Kích thước: 80 × 65 × 40mm
- Lỗ lắp: 4 × Ø5,0mm
