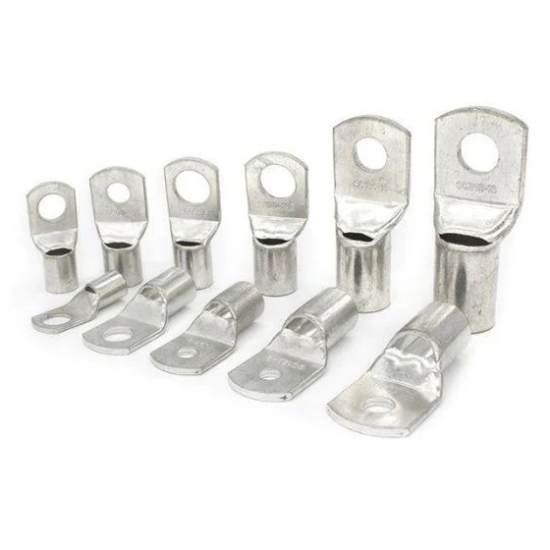

SC95-12 | Đầu Cos Đồng Tròn Bít Mũi Phủ Thiếc (Cáp 95mm², Lỗ Ốc M12)
Tổng quan Đầu Cos Đồng Tròn SC95-12
Đầu cos SC95-12 là vật tư đấu nối siêu tải thuộc nhóm cốt đồng bít mũi (Cable Lug), được gia công chuyên biệt cho các trục cáp điện động lực có tiết diện 95 mm². Đầu khuyên tròn được đúc với kích thước lỗ chờ xuyên tâm M12 (12mm). Nhờ sử dụng phôi đồng đỏ nguyên khối (Cu > 99.9%) và công nghệ mạ thiếc điện phân bề mặt, cos đồng 95mm2 SC95-12 mang đến khả năng truyền dẫn điện cực mạnh, triệt tiêu hoàn toàn rủi ro sụt áp hay nóng chảy mối nối tại các trạm điện công nghiệp.
-
SC95-12
-
193
- Thông tin sản phẩm
- Bình luận
Đặc điểm nổi bật của Đầu Cos SC95-12 (Cáp 95mm²)
Hệ thống dây cáp 95mm² thường phải gánh chịu những dòng điện lên tới hàng trăm Ampe. Việc sử dụng vật tư đấu nối sai quy cách ở mức điện áp này là cực kỳ nguy hiểm. Đầu cos SC95-12 được sinh ra để trở thành chốt chặn an toàn cuối cùng, đảm bảo lõi cáp đồng và bu-lông M12 được liên kết thành một khối kim loại dẫn điện hoàn hảo.
Thành ống đồng đúc siêu dày - Tối ưu cho ép thủy lực
Để ôm chặt bó lõi đồng khổng lồ của cáp 95mm², thành ống của cos SC95-12 phải cực kỳ dày dặn. Khi chịu lực nén lên tới 12 - 16 tấn từ máy ép thủy lực, lớp đồng này không hề bị nứt toác mà sẽ biến dạng dẻo, lấp đầy mọi khoảng trống giữa các sợi cáp, hạ mức điện trở tiếp xúc xuống gần như bằng 0.
Thiết kế bít mũi (Closed-End) mạ thiếc chống ăn mòn
Khác với các loại cos hở mũi rẻ tiền, đầu cosse SC95-12 có cấu trúc ống lồng bít kín một đầu. Thiết kế này chặn đứng sự xâm nhập của hơi sương, dầu mỡ và bụi công nghiệp. Kết hợp với lớp mạ thiếc (Tin-plated) cao cấp bọc ngoài, sản phẩm chống lại sự oxy hóa gỉ sét một cách ngoạn mục dù hoạt động ngoài trời hay trong hầm cáp ẩm ướt.
Thông số kỹ thuật Đầu Cos Đồng Tròn SC95-12
| Đặc tính kỹ thuật | Giá trị thông số / Kích thước |
|---|---|
| Mã định danh | SC95-12 |
| Tiết diện cáp tương thích | 95.0 mm² (tương đương 3/0 AWG) |
| Cỡ bu-lông bắt ốc (Lỗ d2) | Ø 12.2 mm - 13.0 mm (Dành cho ốc M12) |
| Định dạng thiết kế | Cos khuyên tròn (Ring Lug), thân bít mũi kín |
| Vật liệu cốt lõi | Đồng đỏ tinh khiết (Độ tinh khiết > 99.9%) |
| Chất liệu xi mạ | Mạ thiếc mờ (Tin-plated) chống suy hao |
Hình 1: Bảng kích thước đầu cos đồng dòng SC
Ứng dụng trọng điểm của Cos Đồng 95mm2 SC95-12
Lắp ráp Trạm biến áp & Tủ MSB
Là vật tư thiết yếu tại các tủ điện phân phối tổng (MSB) của tòa nhà, nhà máy. Dây cáp 95mm² được bấm cos SC95-12 để bắt trực tiếp lên các thanh cái đồng (Busbar) chịu tải cực cao hoặc đấu nối vào Máy Biến Áp qua bu-lông M12.
Hệ thống Tiếp địa trạm biến áp (Grounding)
Để đảm bảo tiêu tán dòng sét hoặc dòng rò khổng lồ xuống đất, cáp đồng trần 95mm² luôn được dùng làm trục tiếp địa chính. SC95-12 tạo ra điểm chốt vững chãi khóa đường cáp này vào hệ thống cọc đồng tiếp địa.
Bảng so sánh SC95-12 và Phụ kiện đi kèm
1. Bảng tra cứu các mã Đầu Cos Đồng tải nặng (Lỗ M12)
Để tối ưu cho quá trình thu mua và thi công, quý khách vui lòng kiểm tra kĩ tiết diện cáp để chọn đúng mã sản phẩm trong nhóm cốt đồng chịu tải (chung lỗ bắt ốc M12):
| Mã Sản Phẩm | Cỡ cáp lồng (mm²) | Cỡ Bu-lông | So sánh đặc tính kỹ thuật |
|---|---|---|---|
| SC70-12 | 70.0 mm² | M12 | Cùng cỡ ốc M12 nhưng thân ống nhỏ hơn, dùng cho cáp 70mm². |
| SC95-12 | 95.0 mm² | M12 | Mã hiện tại. Thông số chuẩn xác tuyệt đối cho cáp 95mm² bắt ốc M12. |
| SC120-12 | 120.0 mm² | M12 | Mở rộng cỡ ống lồng, đáp ứng cáp động lực 120mm², chung cỡ ốc M12. |
| SC150-12 | 150.0 mm² | M12 | Dùng cho cáp tải siêu lớn 150mm², thiết kế lỗ khuyên cực dày dặn. |
2. Phụ kiện và Kìm ép thủy lực bắt buộc cho SC95-12
Ép đầu cos 95mm² là một kỹ thuật khó, đòi hỏi lực nén thủy lực chuyên nghiệp để đập tan nguy cơ lỏng lẻo mối nối. Bạn cần trang bị:
| Vật tư tương thích | Đề xuất chuyên môn | Lưu ý thi công |
|---|---|---|
| Máy / Kìm ép cos thủy lực | Kìm YQK-300 / Máy ép điện CO-400 (Dùng khuôn 95mm²) | Lực ép tối thiểu 12 Tấn. Phải ép từ 2-3 nhát dọc theo thân ống đồng của SC95-12 để khóa chặt toàn bộ chiều dài lõi cáp. |
| Ống Gen bọc cách điện | Ống gen co nhiệt Phi 18 (Φ18) hoặc Phi 20 (Φ20) | Dùng súng khò nhiệt làm co lớp gen ôm sát chân cos, đảm bảo an toàn tĩnh điện và quy chuẩn màu pha (Đỏ-Vàng-Xanh-Đen). |
| Cáp điện / Cáp tiếp địa | Cáp lõi đồng 95mm² (PVC/XLPE hoặc cáp trần) | Cắt cáp bằng kìm cắt thủy lực chuyên dụng để mặt cắt phẳng, không bị tua rua khi luồn vào lỗ cos 95mm. |
Tất cả các loại phụ kiện kìm bấm, ống gen co nhiệt và ốc siết đều có sẵn tại danh mục Phụ Kiện Tủ Điện của chúng tôi. Mua sỉ theo bịch/túi (100 cái) để có mức giá tốt nhất.
Kết luận
Để đảm bảo tủ điện phân phối và trạm biến áp của bạn chịu được những cú sốc tải trọng, không thể bỏ qua chất lượng của từng đầu cosse. Đầu cos đồng SC95-12 chính hãng với thành ống đồng dày dặn, mạ thiếc chuẩn công nghiệp là khoản đầu tư rẻ nhất để bảo vệ hệ thống cáp điện 95mm² đắt tiền của bạn.
