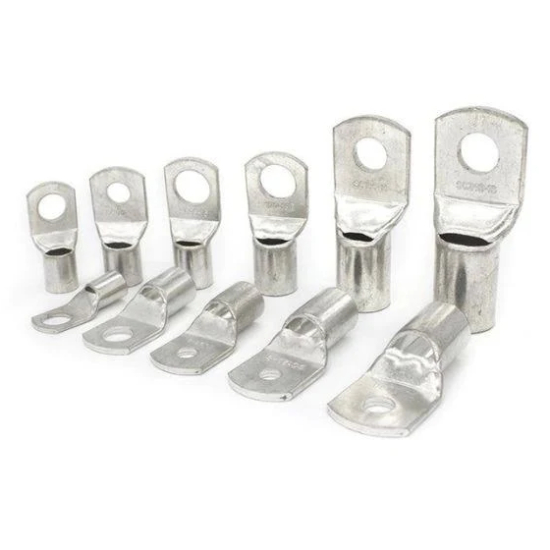

SC185-12 Đầu Cos Đồng Tròn Bít Mũi Phủ Thiếc (Cáp 185mm², Lỗ Ốc M12)
Tổng quan Đầu Cos Đồng Tròn SC185-12
SC185-12 là dòng đầu cốt tải siêu nặng (Ultra Heavy-duty Cable Lug) được thiết kế cho các hệ thống truyền tải điện quy mô lớn, sử dụng tiết diện cáp lên tới 185 mm². Điểm đặc biệt của mã này là phần khuyên tròn được đúc khuôn cho bu-lông M12 (12mm), tối ưu hóa cho các tủ điện có không gian hẹp hoặc cực thiết bị cỡ M12. Được chế tác từ đồng đỏ tinh khiết (>99.9%) với thành ống siêu dày và mạ thiếc bít mũi, SC185-12 chịu đựng hoàn hảo áp lực từ máy ép thủy lực và dòng điện cường độ khổng lồ mà không bị nứt vỡ hay phát sinh nhiệt lồi.
-
SC185-12
-
395
- Thông tin sản phẩm
- Bình luận
Đặc tính kỹ thuật tối thượng của Đầu Cos SC185-12
Một sợi cáp 185mm² to gần bằng cổ tay và mang trong mình sức mạnh điện năng khổng lồ. Bất kỳ một khiếm khuyết nào ở điểm đấu nối cũng có thể dẫn đến sự cố phóng điện phá hủy toàn bộ khoang tủ MSB. Đầu cos SC185-12 được sinh ra với sứ mệnh trở thành điểm kết nối an toàn tuyệt đối, kết hợp sức mạnh của một khối đồng tinh khiết và sự linh hoạt của lỗ ốc M12.
Thành ống đồng siêu dày - Thách thức ngàm ép 20 Tấn
Để tạo ra một mối nối khít hoàn toàn cho tiết diện 185mm², thợ thi công phải sử dụng các dòng máy ép thủy lực công suất lớn. Cos SC185-12 có thành ống đúc cực dày, cho phép chịu đựng lực nén trên 20 tấn mà không bị xé toạc. Nó ép dẹp toàn bộ bó cáp bên trong thành một khối kim loại liền mạch, triệt tiêu không khí, giảm điện trở tiếp xúc xuống mức thấp nhất để dòng điện hàng trăm Ampe đi qua mà không sinh nhiệt.
Giải pháp lỗ M12 tinh tế và Lớp mạ thiếc bít mũi
Thông thường cáp 185mm² đi với lỗ M16, nhưng SC185-12 cung cấp giải pháp lỗ M12 vô cùng quý giá khi bạn phải đấu nối vào MCCB/ACB có cực bắt ốc nhỏ, hoặc thanh cái đồng bị giới hạn diện tích. Bên cạnh đó, thiết kế bít mũi (Closed-End) kết hợp lớp mạ thiếc (Tin-plated) cao cấp tạo ra một lớp giáp hoàn hảo, bảo vệ lõi đồng khỏi quá trình oxy hóa từ sương muối, độ ẩm và môi trường hóa chất công nghiệp.
Thông số kỹ thuật Đầu Cos Đồng Tròn SC185-12
| Đặc tính kỹ thuật | Giá trị thông số / Kích thước |
|---|---|
| Mã định danh | SC185-12 |
| Tiết diện cáp tương thích | 185.0 mm² (tương đương 350 - 400 MCM) |
| Cỡ bu-lông bắt ốc (Lỗ d2) | Ø 12.2 mm - 13.0 mm (Chuyên dụng ốc M12) |
| Định dạng thiết kế | Cos khuyên tròn (Ring Lug), bít mũi (Closed-End) |
| Vật liệu cốt lõi | Đồng đỏ nguyên khối (Cu > 99.9%) |
| Chất liệu xi mạ | Mạ thiếc chống ăn mòn (Tin-plated) |
| Ứng dụng điện áp | An toàn cho cả điện Hạ thế và Trung thế |
Hình 1: Bảng kích thước đầu cos đồng dòng SC
Ứng dụng thực chiến của Đầu Cos SC185-12
Đấu nối Thiết bị đóng cắt cỡ lớn (ACB/MCCB)
Rất nhiều Aptomat khối (MCCB) hoặc Máy cắt không khí (ACB) công suất lớn được thiết kế cực bắt ốc chỉ ở mức M12. Lúc này, SC185-12 là lựa chọn duy nhất và hoàn hảo nhất để đấu nối trục cáp 185mm² vào thiết bị mà không cần phải khoan nong lỗ (việc khoan rộng lỗ cos làm mất đi độ an toàn kỹ thuật).
Hệ thống Máy phát điện & UPS công nghiệp
Tại các Data Center hoặc bệnh viện, cáp 185mm² truyền tải nguồn điện dự phòng từ Máy phát hoặc UPS. SC185-12 đảm bảo mối nối chịu được lực rung xóc mạnh từ động cơ diesel mà bu-lông M12 vẫn siết chặt không bị lỏng rão.
Bảng so sánh SC185-12 và Phụ kiện thi công
Bảng phân loại Đầu Cos Đồng 185mm² và tải nặng
Việc xác định chính xác cỡ bu-lông (M12 hay M16) tại thanh cái là bước cực kỳ quan trọng trước khi mua cos 185mm². Hãy tham khảo bảng dưới đây:
| Mã Sản Phẩm | Cỡ cáp lồng (mm²) | Cỡ Bu-lông | So sánh đặc tính kỹ thuật |
|---|---|---|---|
| SC150-12 | 150.0 mm² | M12 | Lỗ M12, nhưng lồng cáp nhỏ hơn, dành cho dây 150mm². |
| SC185-12 | 185.0 mm² | M12 | Mã hiện tại. Cáp 185mm², thu nhỏ lỗ ốc xuống M12 để vừa với các thiết bị đóng cắt nhỏ gọn. |
| SC185-16 | 185.0 mm² | M16 | Cùng cáp 185mm², nhưng dùng cho hệ thống thanh cái lớn bắt bu-lông M16. |
| SC240-16 | 240.0 mm² | M16 | Phân khúc khổng lồ cho cáp 240mm², lỗ ốc M16 tiêu chuẩn. |
Phụ kiện và Máy ép thủy lực cho cáp 185mm²
Việc thi công đầu cos SC185-12 là một tác vụ nặng, yêu cầu đồ nghề đạt tiêu chuẩn công nghiệp:
| Vật tư tương thích | Đề xuất thiết bị chuyên môn | Lưu ý an toàn thi công |
|---|---|---|
| Bơm / Máy ép thủy lực | Máy ép điện CO-400 / Đầu ép EP-510 (Sử dụng Khuôn lục giác 185mm²) | Lực nén yêu cầu > 18 Tấn. Phải ép từ phần cuống cos gần dây cáp tiến dần lên phía mũi cos (ép 3-4 nhát) để đẩy hết bọt khí ra ngoài. |
| Gen co nhiệt (Heat Shrink) | Ống gen co nhiệt Phi 25 (Φ25) hoặc Phi 30 (Φ30) | Khò nhiệt đều tay để gen bọc kín phần đuôi cos và vỏ cáp, giúp chống giật, chống ẩm và hiển thị màu pha điện (Đỏ, Vàng, Xanh, Đen). |
| Cáp điện / Cáp động lực | Cáp đồng bọc hạ thế/trung thế 1x185mm² | Kiểm tra lõi cáp phải hoàn toàn thẳng, không bị bẻ cong trước khi lồng vào thân ống cos SC185-12. |
Tất cả các loại phụ kiện kìm bấm, ống gen co nhiệt và ốc siết đều có sẵn tại danh mục Phụ Kiện Tủ Điện của chúng tôi. Mua sỉ theo bịch/túi (100 cái) để có mức giá tốt nhất.
Kết luận đầu cos SC185-12
Tại ngưỡng tải khổng lồ của cáp 185mm², việc sử dụng đúng chủng loại đầu cos là yếu tố sống còn của toàn bộ dự án. SC185-12 không chỉ mang lại khối lượng đồng tinh khiết dày dặn để chịu tải, mà còn cung cấp giải pháp lỗ M12 cực kỳ linh hoạt cho các tủ điện hiện đại. Đây là sự lựa chọn không thể thiếu của các kỹ sư điện tâm huyết nhằm hướng tới sự bền bỉ hàng chục năm cho công trình.
