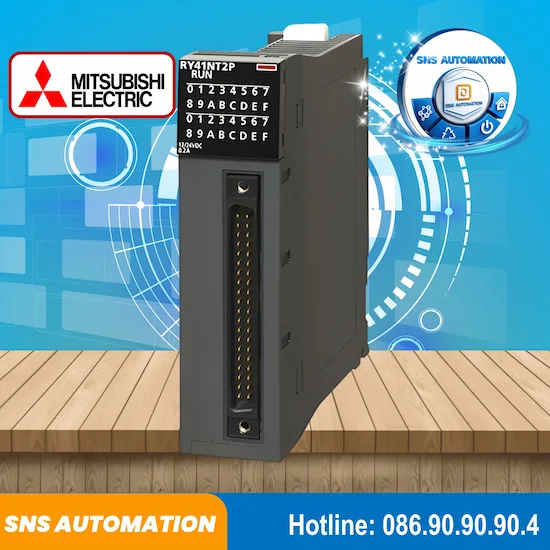

RY41NT2P - Mô Đun 32 Ngõ Ra PLC Mitsubishi iQ-R

Name: RY41NT2P - Mô Đun 32 Ngõ Ra PLC Mitsubishi iQ-R
Brand: BỘ LẬP TRÌNH PLC
SKU: SP01676
Price: 100000 VND
Availability: InStock
Rating: 4.4 (89 reviews)

RY41NT2P là mô đun ngõ ra transistor 32 điểm thuộc dòng MELSEC iQ-R Mitsubishi Electric. Module sử dụng ngõ ra Sink, điện áp tải 12/24V DC, dòng tải tối đa 0,2A/điểm và 2A/common. RY41NT2P sử dụng connector 40-pin, có thời gian đáp ứng OFF → ON ≤ 0,5 ms và ON → OFF ≤ 1 ms, tích hợp bảo vệ quá tải và quá nhiệt.

100.000đ

Mã sản phẩm:
RY41NT2P
Lượt xem:
69

Thông tin sản phẩm
Bình luận

Mục lục

Thông số kỹ thuật RY41NT2P

Thông số	Chi tiết
Model	RY41NT2P
Thương hiệu	Mitsubishi Electric
Dòng sản phẩm	MELSEC iQ-R
Loại module	Transistor Output Module
Số ngõ ra	32 điểm
Kiểu ngõ ra	Sink type (NPN)
Điện áp tải định mức	12/24V DC
Dải điện áp cho phép	10,2 – 28,8V DC
Dòng tải tối đa	0,2A/điểm
Dòng tải tối đa	2A/common
Số điểm/common	32 điểm/common
Dòng rò khi OFF	≤ 0,1 mA
Sụt áp khi ON	0,2V DC typ. / 0,3V DC max. tại 0,2A
OFF → ON	≤ 0,5 ms
ON → OFF	≤ 1 ms
Surge suppressor	Zener diode
Cầu chì	Không có
Bảo vệ quá tải	Có
Bảo vệ quá nhiệt	Có
Giới hạn dòng khi quá tải	1–3A/điểm
Nguồn ngoài	12/24V DC
Ripple cho phép	≤ 5%
Dòng nguồn ngoài	16 mA typ. / 37 mA max. tại 24V DC
Kiểu kết nối	40-pin connector
Connector tương thích	A6CON1, A6CON2, A6CON3, A6CON4
I/O chiếm dụng	32 điểm – Output
Dòng tiêu thụ 5V DC	180 mA typ. – tất cả output ON
Điện áp chịu đựng cách điện	510V AC rms / 1 phút
Điện trở cách điện	≥ 10 MΩ
Cấp bảo vệ	IP2X
Chiều cao	106 mm
Chiều rộng	27,8 mm
Chiều sâu	110 mm
Khối lượng	0,11 kg

32 ngõ ra transistor Sink

RY41NT2P cung cấp 32 ngõ ra transistor, được thiết kế theo kiểu Sink (NPN). Điện áp tải định mức là 12/24V DC, với dòng tối đa 0,2A cho mỗi điểm và 2A cho mỗi common. Module có 32 điểm/common.

Với 32 điểm output trong một module rộng chỉ 27,8 mm, RY41NT2P phù hợp với các hệ thống cần mật độ ngõ ra cao và muốn tối ưu không gian trong tủ điện.

Tốc độ đáp ứng ngõ ra

RY41NT2P có thời gian đáp ứng nhanh:

OFF → ON: ≤ 0,5 ms
ON → OFF: ≤ 1 ms với tải định mức, tải điện trở.

Sụt áp tại trạng thái ON được Mitsubishi Electric công bố ở mức 0,2V DC typ. và 0,3V DC max. tại dòng 0,2A.

Bảo vệ quá tải và quá nhiệt

Module được tích hợp Overload Protection và Overheat Protection, hoạt động theo từng điểm output.

Khi phát hiện quá dòng, chức năng bảo vệ giới hạn dòng trong khoảng 1–3A/điểm. Đây là thông số quan trọng khi lựa chọn tải và thiết kế mạch điều khiển.

RY41NT2P cũng sử dụng Zener diode làm mạch chống surge và không tích hợp cầu chì.

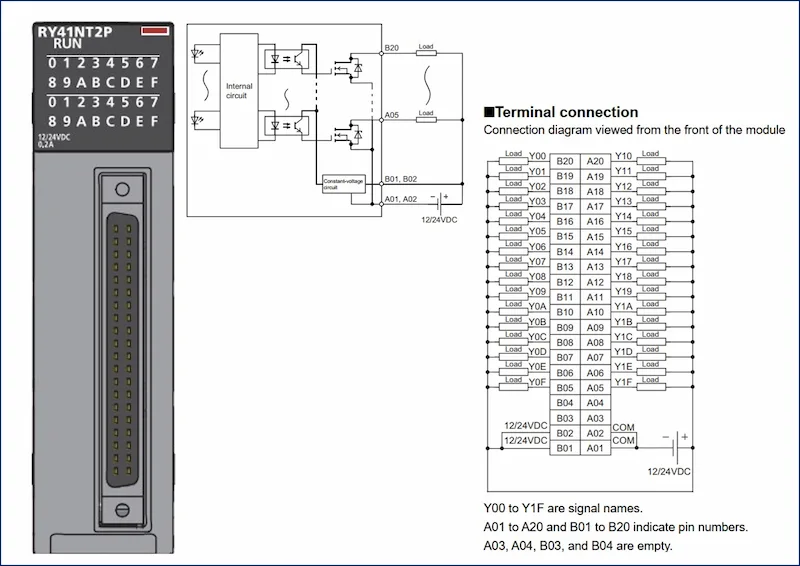

Kết nối 40-pin

RY41NT2P sử dụng 40-pin connector để kết nối tín hiệu với thiết bị bên ngoài.

Các connector Mitsubishi Electric tương thích gồm:

A6CON1 • A6CON2 • A6CON3 • A6CON4

Các connector này được bán riêng.

Nguồn cấp cho ngõ ra của module RY41NT2P

Nguồn ngoài sử dụng cho output là 12/24V DC, với dải điện áp cho phép 10,2–28,8V DC và ripple ratio tối đa 5%.

Dòng nguồn ngoài:

16 mA typ. tại 24V DC
37 mA max. tại 24V DC

Kích thước và khối lượng

RY41NT2P có thiết kế tương đối nhỏ gọn:

27,8 × 106 × 110 mm (W × H × D)

Khối lượng chỉ khoảng 0,11 kg. Dòng tiêu thụ nội bộ của module là 180 mA typ. tại 5V DC khi tất cả các điểm output ON.

Ứng dụng RY41NT2P

RY41NT2P phù hợp sử dụng trong:

Máy tự động hóa công nghiệp
Dây chuyền sản xuất
Máy đóng gói
Máy lắp ráp
Máy gia công
Hệ thống băng tải
Điều khiển van điện từ
Điều khiển relay trung gian
Điều khiển đèn báo và cơ cấu chấp hành DC
Tủ điều khiển PLC Mitsubishi iQ-R

Khi lựa chọn tải, cần đảm bảo dòng mỗi ngõ ra không vượt quá 0,2A và tổng dòng của common không vượt quá 2A.

Kết luận vê mô đun RY41NT2P

RY41NT2P Mitsubishi iQ-R là mô đun 32 ngõ ra transistor Sink, điện áp 12/24V DC, dòng tải 0,2A/điểm và 2A/common. Module có tốc độ đáp ứng ≤ 0,5 ms OFF → ON và ≤ 1 ms ON → OFF, tích hợp bảo vệ quá tải, quá nhiệt, sử dụng connector 40-pin và có kích thước 27,8 × 106 × 110 mm.
