Relay kiếng 14 chân 24VDC Omron MY4N-GS DC24 - Rơ le trung gian 4 tiếp điểm cho tủ điện
Giới thiệu relay kiếng Omron MY4N-GS DC24
Omron MY4N‑GS DC24 là relay trung gian 14 chân thuộc dòng relay MY của Omron. Thiết bị hoạt động với điện áp cuộn hút 24VDC và thường được sử dụng trong tủ điện điều khiển, hệ thống PLC và các ứng dụng tự động hóa công nghiệp. Relay MY4N-GS DC24 có thiết kế vỏ nhựa trong suốt (relay kính) giúp dễ quan sát trạng thái đóng ngắt của tiếp điểm. Ngoài ra, nhiều phiên bản còn tích hợp đèn LED báo trạng thái giúp kỹ thuật viên kiểm tra nhanh tình trạng hoạt động của relay.
-
MY4N‑GS DC24
-
344
- Thông tin sản phẩm
- Bình luận
Thông số kỹ thuật relay Omron MY4N-GS DC24
| Thông số | Giá trị |
|---|---|
| Model | MY4N-GS DC24 |
| Hãng sản xuất | Omron |
| Loại relay | Relay trung gian |
| Số chân | 14 chân |
| Điện áp cuộn dây | 24VDC |
| Dạng tiếp điểm | 4PDT (4 cặp NO/NC) |
| Dòng tiếp điểm | tối đa 6A |
| Điện áp đóng cắt | 250VAC / 30VDC |
| Thời gian đóng | khoảng 20 ms |
| Thời gian nhả | khoảng 20 ms |
| Kiểu lắp | Plug-in socket |
Relay có 4 cặp tiếp điểm chuyển đổi, cho phép điều khiển nhiều mạch điện cùng lúc trong hệ thống điều khiển.
Đặc điểm nổi bật của relay MY4N-GS DC24
Thiết kế relay kính dễ quan sát
Relay có vỏ nhựa trong suốt giúp dễ dàng kiểm tra trạng thái tiếp điểm và cuộn hút khi relay hoạt động.
4 cặp tiếp điểm chuyển đổi
Relay sử dụng 4PDT (4 NO/NC) giúp điều khiển nhiều thiết bị cùng lúc trong hệ thống điện.
Tích hợp LED báo trạng thái
Một số phiên bản MY4N-GS có đèn LED hiển thị, giúp nhận biết relay đã được kích hoạt hay chưa.
Dễ dàng lắp đặt và thay thế
Relay dạng plug-in, thường sử dụng với các đế relay như:
-
PYF14A-E
-
PYF14A-N
Nhờ đó việc bảo trì và thay thế rất nhanh chóng.

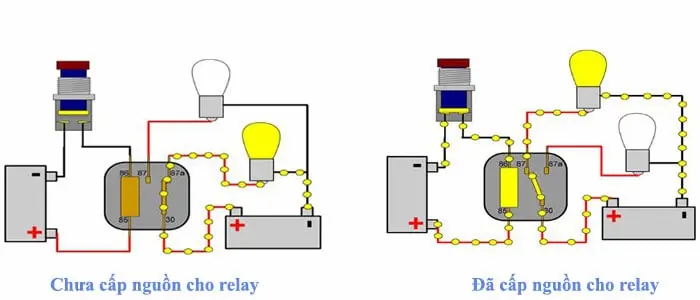

Nguyên lý hoạt động của relay MY4N-GS DC24
Relay hoạt động theo nguyên lý nam châm điện.
Quy trình hoạt động:
-
Khi cấp nguồn 24VDC vào cuộn dây relay
-
Cuộn dây tạo từ trường hút lõi sắt
-
Các tiếp điểm NO/NC thay đổi trạng thái
-
Mạch điện được đóng hoặc ngắt
Khi ngắt nguồn cuộn dây, lò xo sẽ đưa tiếp điểm trở về trạng thái ban đầu.
Ứng dụng của relay kiếng Omron MY4N-GS
Tủ điện điều khiển công nghiệp
Relay giúp truyền tín hiệu điều khiển giữa PLC và các thiết bị công suất.
Hệ thống PLC
Relay được sử dụng để cách ly tín hiệu điều khiển, bảo vệ PLC khỏi dòng tải lớn.
Điều khiển động cơ
Relay dùng để điều khiển contactor hoặc thiết bị tải trong hệ thống điện.
Hệ thống tự động hóa
Relay được sử dụng để điều khiển van điện từ, băng tải, đèn báo và các thiết bị máy móc.
Ưu điểm của relay Omron MY4N-GS DC24
-
Kích thước nhỏ gọn
-
Độ bền cơ khí và điện cao
-
Dễ lắp đặt với đế relay tiêu chuẩn
-
Tích hợp LED hiển thị trạng thái
-
Hoạt động ổn định trong môi trường công nghiệp
Kết luận Relay kiếng Omron MY4N-GS DC24
Relay kiếng Omron MY4N-GS DC24 14 chân là thiết bị relay trung gian được sử dụng phổ biến trong các hệ thống điều khiển điện và tự động hóa. Với 4 cặp tiếp điểm, cuộn dây 24VDC và thiết kế plug-in, relay này giúp hệ thống điện vận hành ổn định, an toàn và dễ bảo trì.
