R61P Module Nguồn PLC Mitsubishi iQ-R Series (100-240VAC sang 5VDC, 6.5A)

Giới thiệu Module Nguồn R61P

Trạm cung cấp năng lượng chuẩn mực cho hệ iQ-R

Bất kỳ cấu hình PLC iQ-R nào cũng cần một trái tim khỏe mạnh để vận hành, và R61P chính là lựa chọn tiêu chuẩn được hãng Mitsubishi khuyên dùng. Nó tiếp nhận nguồn điện xoay chiều trực tiếp từ lưới điện, đi qua các bộ lọc nhiễu EMI cường độ cao, sau đó chuyển đổi thành mức áp 5VDC phẳng và cực kỳ ổn định. Nguồn điện này sẽ chạy dọc theo bus của đế cắm (Base Unit) để "nuôi sống" CPU, các module In/Out, và cả những module mạng tiêu thụ nhiều điện năng.

Ưu điểm nổi bật của Nguồn R61P

Dải điện áp đầu vào toàn cầu (100 - 240VAC)

Module được thiết kế với dải điện áp đầu vào tự động (Auto-ranging) từ 100VAC đến 240VAC. Sự linh hoạt này giúp R61P có thể sử dụng ở bất kỳ nhà máy nào trên thế giới mà không cần phải quan tâm đến việc chuyển đổi 110V hay 220V. Hơn nữa, nó bù đắp cực tốt cho các hiện tượng sụt áp thoáng qua (Brownouts) trong xưởng sản xuất, giữ cho CPU không bị sập nguồn đột ngột.

Dòng tải tối ưu 6.5A

Dòng xả 6.5A (tại 5VDC) của R61P là con số được tính toán hoàn hảo để cân bằng giữa chi phí và hiệu suất. Nó dư sức cấp nguồn cho một hệ thống tầm trung (ví dụ: 1 CPU + 5 đến 7 Module I/O/Analog). So với việc phải mua các mã nguồn công suất cực lớn gây lãng phí, R61P mang lại bài toán kinh tế tốt nhất cho đa số các dự án tự động hóa.

Tích hợp ngõ ra cảnh báo lỗi (ERR Contact)

Đây là điểm đắt giá trên các bộ nguồn cao cấp. R61P sở hữu một cặp tiếp điểm Relay (ERR). Trong trường hợp module phát hiện lỗi mất nguồn, quá áp hoặc CPU gặp sự cố hệ thống (System Error), tiếp điểm này sẽ đóng/mở. Kỹ sư có thể đấu nối chân ERR này ra đèn còi báo động bên ngoài cửa tủ điện để nhận biết ngay lập tức trạng thái của máy móc.

Thông số kỹ thuật chi tiết

Bảng tra cứu thông số cơ bản

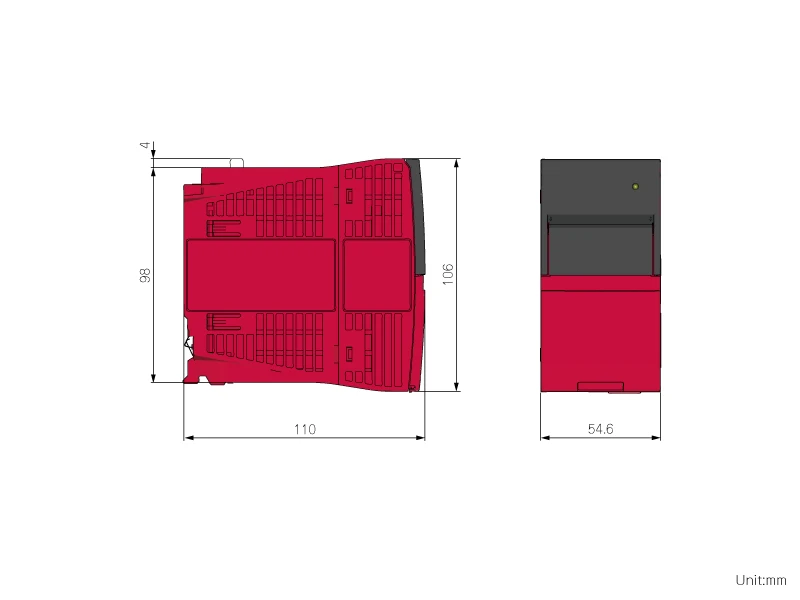

Hình 1: Thiết kế thực tế của Module Nguồn R61P dành cho dòng MELSEC iQ-R

Ứng dụng thực tế của Nguồn R61P

Cấp nguồn cho hệ thống điều khiển trung tâm

Với dòng tải tiêu chuẩn 6.5A, R61P thường được ưu tiên sử dụng trong các tủ điện điều khiển trung tâm của nhà máy. Nó dư sức cung cấp điện năng ổn định cho các cấu hình điều khiển phức tạp, đặc biệt là các hệ thống sử dụng Multi-CPU (như kết hợp giữa PLC CPU và Motion CPU để điều khiển servo) cùng hàng loạt module mạng tốc độ cao.

Dây chuyền sản xuất yêu cầu độ tin cậy cao (F&B, Ô tô)

Nhờ dải điện áp đầu vào tự động (100-240VAC) và khả năng bù đắp sụt áp tức thời xuất sắc, R61P là "bảo hiểm" an toàn cho các dây chuyền sản xuất đòi hỏi vận hành liên tục 24/7. Trong các nhà máy thực phẩm, dược phẩm hay dây chuyền lắp ráp ô tô, việc PLC bị reset do điện lưới chập chờn có thể làm hỏng cả một mẻ sản phẩm. R61P giúp loại bỏ hoàn toàn rủi ro này.

Cấp nguồn cho các trạm phân tán (Remote I/O)

Không chỉ ngự trị ở trạm chính, R61P còn được dùng để cấp nguồn độc lập cho các trạm mở rộng (Extension Base) hoặc các trạm Remote I/O nằm rải rác ngoài xưởng (giao tiếp qua mạng CC-Link IE TSN). Điều này đảm bảo hệ thống cảm biến và cơ cấu chấp hành từ xa luôn nhận đủ năng lượng định mức để truyền tín hiệu về trung tâm một cách chính xác tuyệt đối.

Các sản phẩm liên quan

Các thiết bị nền tảng sử dụng cùng R61P

Bảng so sánh các phiên bản nguồn iQ-R

Kết luận

Việc đầu tư một bộ nguồn chính hãng, đúng thông số là cách tốt nhất để bảo vệ khối tài sản là các bo mạch CPU đắt tiền bên trong tủ điện. Với thiết kế nhỏ gọn, bền bỉ cùng dòng cung cấp tiêu chuẩn 6.5A, R61P thực sự là một "người gác đền" đáng tin cậy, giúp hệ thống PLC MELSEC iQ-R của bạn hoạt động mượt mà 24/7, không mệt mỏi trong mọi dây chuyền sản xuất tự động hóa hiện đại.
