R60AD4 - Module Analog Input 4 kênh điện áp/dòng PLC Mitsubishi MELSEC iQ-R
R60AD4 là module mở rộng Analog Input 4 kênh thuộc dòng MELSEC iQ-R của Mitsubishi Electric, được sử dụng để đưa các tín hiệu analog điện áp và dòng điện từ cảm biến, transmitter và thiết bị đo vào PLC. Module hỗ trợ nhiều dải tín hiệu như 0–10V, 0–5V, 1–5V, -10–10V, 0–20mA và 4–20mA, đồng thời có tốc độ chuyển đổi 80 μs/kênh. R60AD4 phù hợp cho các hệ thống điều khiển công nghiệp cần thu thập tín hiệu analog với tốc độ nhanh và độ chính xác cao.
-
R60AD4
-
6
- Thông tin sản phẩm
- Bình luận
Module mở rộng R60AD4 là gì?
R60AD4 là module Analog Input 4 kênh dành cho PLC Mitsubishi MELSEC iQ-R. Module có khả năng chuyển đổi tín hiệu analog điện áp hoặc dòng điện thành giá trị số để CPU PLC xử lý trong chương trình điều khiển.
R60AD4 có thể sử dụng với các tín hiệu:
- 0–10V DC
- 0–5V DC
- 1–5V DC
- -10–10V DC
- 0–20mA DC
- 4–20mA DC
- Dải tín hiệu do người dùng thiết lập theo cấu hình hỗ trợ
Mitsubishi Electric xác nhận R60AD4 có 4 kênh Analog Input, hỗ trợ cả Voltage Input và Current Input.
4 kênh Analog Input điện áp và dòng điện
R60AD4 cho phép kết nối tối đa 4 tín hiệu analog trên cùng một module.
Đối với tín hiệu điện áp, module hỗ trợ:
0–10V, 0–5V, 1–5V và -10–10V DC.
Đối với tín hiệu dòng điện, module hỗ trợ:
0–20mA và 4–20mA DC.
Nhờ đó, R60AD4 có thể sử dụng với nhiều loại cảm biến và transmitter phổ biến trong tự động hóa công nghiệp.
Chuyển đổi tín hiệu nhanh 80 μs/kênh
Một trong những ưu điểm nổi bật của R60AD4 Mitsubishi là tốc độ chuyển đổi Analog-to-Digital nhanh.
Tốc độ chuyển đổi được Mitsubishi Electric công bố là:
80 μs/kênh
Tốc độ này giúp PLC nhanh chóng cập nhật dữ liệu từ cảm biến và thiết bị đo analog, phù hợp với các ứng dụng điều khiển cần thu thập tín hiệu tương đối nhanh.
Độ chính xác cao
R60AD4 có độ chính xác:
- ±0,1% tại nhiệt độ môi trường 25 ±5°C
- ±0,3% trong khoảng nhiệt độ môi trường 0–55°C
Các giá trị trên được Mitsubishi Electric công bố trong thông số kỹ thuật của module.
Giá trị Digital Output
Sau khi chuyển đổi tín hiệu Analog, R60AD4 cung cấp giá trị số tương ứng cho PLC.
Đối với Voltage Input:
-32000 đến 32000
Đối với Current Input:
0 đến 32000
Việc chuyển đổi tín hiệu analog thành dữ liệu số cho phép chương trình PLC thực hiện các phép tính, giám sát, cảnh báo và điều khiển thiết bị theo giá trị thực tế từ cảm biến.

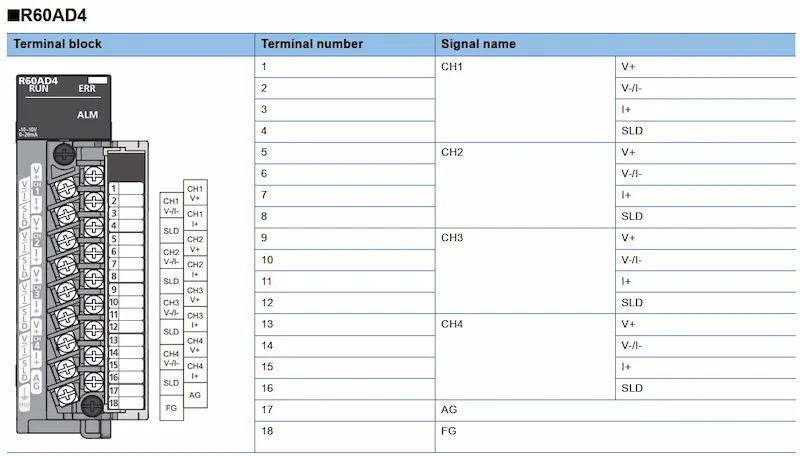

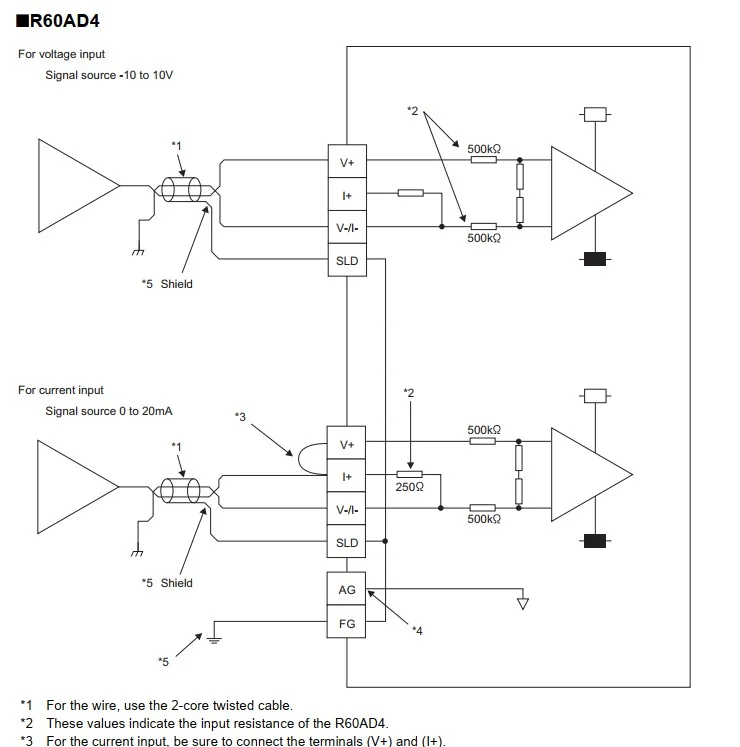

Kết nối bằng terminal block 18 điểm
R60AD4 sử dụng 18-point screw terminal block để kết nối tín hiệu Analog bên ngoài.
Kiểu đấu nối này thuận tiện cho việc đấu dây cảm biến, transmitter và các thiết bị đo trong tủ điện điều khiển. Mitsubishi Electric xác nhận R60AD4 sử dụng 18-point screw terminal block.
Bảng thông số kỹ thuật R60AD4
| Thông số kỹ thuật | R60AD4 |
|---|---|
| Thương hiệu | Mitsubishi Electric |
| Dòng sản phẩm | MELSEC iQ-R |
| Mã sản phẩm | R60AD4 |
| Loại module | Analog Input |
| Số kênh Analog Input | 4 kênh |
| Loại tín hiệu | Điện áp / Dòng điện |
| Voltage Input | 0–10V, 0–5V, 1–5V, -10–10V DC |
| Current Input | 0–20mA, 4–20mA DC |
| Giá trị Digital – Voltage | -32000 đến 32000 |
| Giá trị Digital – Current | 0 đến 32000 |
| Tốc độ chuyển đổi | 80 μs/kênh |
| Độ chính xác tại 25 ±5°C | ±0,1% |
| Độ chính xác tại 0–55°C | ±0,3% |
| Điện áp đầu vào tối đa | ±15V |
| Dòng đầu vào tối đa | 30mA |
| Kiểu cách ly kênh | Không cách ly giữa các kênh |
| Kiểu terminal | 18-point Screw Terminal Block |
| Số điểm I/O chiếm dụng | 16 điểm |
| Nguồn nội bộ | 5V DC |
| Dòng tiêu thụ nội bộ | Khoảng 0,22A |
| Kích thước | 27,8 × 106 × 110 mm |
| Khối lượng | Khoảng 0,3 kg |
R60AD4 dùng cho những ứng dụng nào?
Đo áp suất
Có thể kết nối transmitter áp suất dạng 4–20mA hoặc tín hiệu điện áp phù hợp để đưa giá trị áp suất về PLC.
Đo lưu lượng
R60AD4 có thể nhận tín hiệu từ flow transmitter và đưa dữ liệu lưu lượng về CPU PLC để giám sát hoặc điều khiển.
Đo mức
Các cảm biến mức có ngõ ra analog có thể kết nối với module để PLC xử lý giá trị mức thực tế.
Điều khiển nhiệt độ
Khi sử dụng transmitter nhiệt độ có ngõ ra 4–20mA hoặc điện áp, R60AD4 có thể thu thập tín hiệu và đưa vào chương trình PLC.
Điều khiển tốc độ
Module có thể nhận tín hiệu analog từ biến tần, bộ điều khiển hoặc thiết bị đo tốc độ có ngõ ra analog.
Hệ thống SCADA
Dữ liệu analog thu thập từ R60AD4 có thể được PLC xử lý và đưa lên hệ thống HMI/SCADA để giám sát.
R60AD4 tương thích với hệ PLC nào?
R60AD4 thuộc MELSEC iQ-R Series và được thiết kế để sử dụng trong hệ thống PLC Mitsubishi iQ-R.
Khi lựa chọn module, cần kiểm tra cấu hình base unit, nguồn và vị trí lắp đặt theo cấu hình hệ thống iQ-R cụ thể.
R60AD4 khác R60ADV8 và R60ADI8 như thế nào?
| Đặc điểm | R60AD4 | R60ADV8 | R60ADI8 |
|---|---|---|---|
| Số kênh | 4 | 8 | 8 |
| Điện áp | Có | Có | Không |
| Dòng điện | Có | Không | Có |
| Tốc độ chuyển đổi | 80 μs/kênh | 80 μs/kênh | 80 μs/kênh |
| Terminal | 18-point screw | 18-point screw | 18-point screw |
| Dòng sản phẩm | MELSEC iQ-R | MELSEC iQ-R | MELSEC iQ-R |
R60AD4 phù hợp khi cần 4 kênh và có thể sử dụng cả tín hiệu điện áp lẫn dòng điện, trong khi R60ADV8 chuyên về điện áp và R60ADI8 chuyên về dòng điện.
Ưu điểm nổi bật của R60AD4 Mitsubishi
- 4 kênh Analog Input
- Hỗ trợ Voltage và Current Input
- Điện áp 0–10V, 0–5V, 1–5V, -10–10V DC
- Dòng điện 0–20mA, 4–20mA DC
- Tốc độ chuyển đổi 80 μs/kênh
- Độ chính xác lên đến ±0,1%
- Giá trị Digital Voltage -32000 đến 32000
- Giá trị Digital Current 0 đến 32000
- Terminal 18-point Screw Terminal Block
- Thiết kế dành cho MELSEC iQ-R
Kết luận về module Analog R60AD4
R60AD4 - module Analog Input 4 kênh Mitsubishi MELSEC iQ-R là giải pháp thu thập tín hiệu analog điện áp và dòng điện cho các hệ thống điều khiển công nghiệp.
Với khả năng hỗ trợ 0–10V, 0–5V, 1–5V, -10–10V, 0–20mA và 4–20mA, tốc độ chuyển đổi 80 μs/kênh và độ chính xác ±0,1% tại 25 ±5°C, R60AD4 phù hợp cho các ứng dụng đo áp suất, lưu lượng, mức, nhiệt độ, tốc độ và nhiều hệ thống tự động hóa sử dụng PLC Mitsubishi MELSEC iQ-R.
