QX42 Mô Đun 64 Chân Ngõ Vào PLC Q - Digital Input 24VDC Mitsubishi
Giới thiệu mô đun QX42 PLC Mitsubishi
QX42 mô đun 64 chân ngõ vào PLC Q Mitsubishi là module Digital Input thuộc dòng MELSEC-Q Series của Mitsubishi Electric. Thiết bị có nhiệm vụ thu nhận tín hiệu ON/OFF từ các thiết bị ngoại vi như cảm biến, công tắc hành trình, nút nhấn và truyền về CPU PLC để xử lý chương trình điều khiển. Module QX42 hỗ trợ 64 ngõ vào digital sử dụng điện áp 24VDC, giúp PLC tiếp nhận nhiều tín hiệu cùng lúc, đặc biệt phù hợp với các hệ thống tự động hóa quy mô lớn. Nhờ khả năng xử lý nhiều tín hiệu và thiết kế tối ưu cho môi trường công nghiệp, QX42 được sử dụng rộng rãi trong các dây chuyền sản xuất, máy đóng gói, hệ thống băng tải và robot công nghiệp.
-
QX42
-
167
- Thông tin sản phẩm
- Bình luận
Tổng quan về mô đun QX42
QX42 là module đầu vào số DC dùng cho PLC Mitsubishi dòng Q. Chức năng chính của module là nhận tín hiệu từ các thiết bị hiện trường và chuyển đổi thành tín hiệu logic để CPU PLC xử lý.
Mô đun cung cấp 64 điểm digital input, giúp hệ thống PLC thu thập dữ liệu từ nhiều thiết bị trong cùng một module, từ đó giảm số lượng module cần sử dụng trong tủ điện.
Module được lắp trực tiếp trên Base Unit của PLC Q Series, giúp việc mở rộng hệ thống trở nên linh hoạt và dễ dàng.
Thông số kỹ thuật của QX42
| Thông số | Giá trị |
|---|---|
| Model | QX42 |
| Dòng PLC | MELSEC-Q Series |
| Loại module | Digital Input |
| Số ngõ vào | 64 điểm |
| Điện áp đầu vào | 24 VDC |
| Dòng điện đầu vào | Khoảng 4 mA |
| Kiểu tín hiệu | DC Input (Positive Common) |
| Thời gian phản hồi | 1 / 5 / 10 / 20 / 70 ms |
| Phương thức đấu dây | Connector 40 chân |
| Cách ly tín hiệu | Optocoupler |
| Kích thước | 27.4 × 98 × 90 mm |
| Khối lượng | khoảng 0.18 kg |

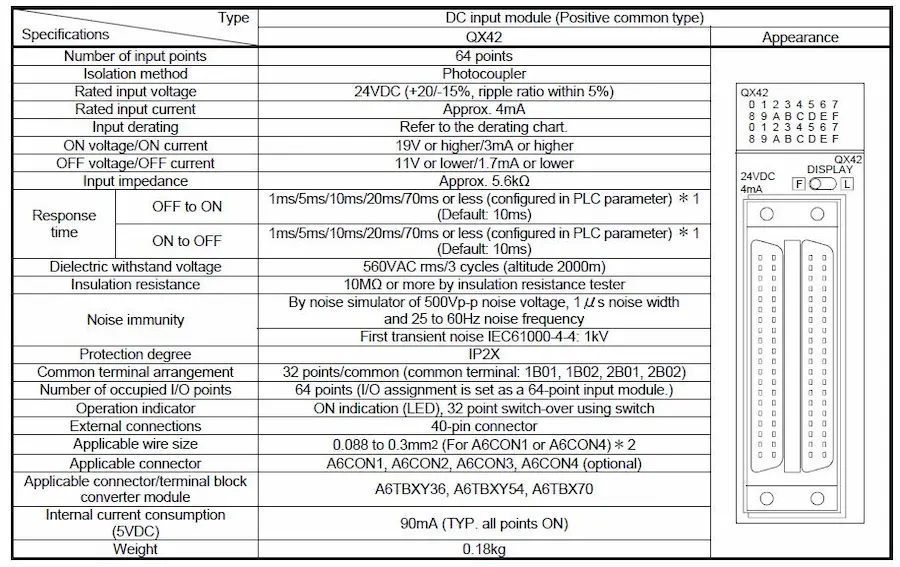

Thông số mô đun QX42

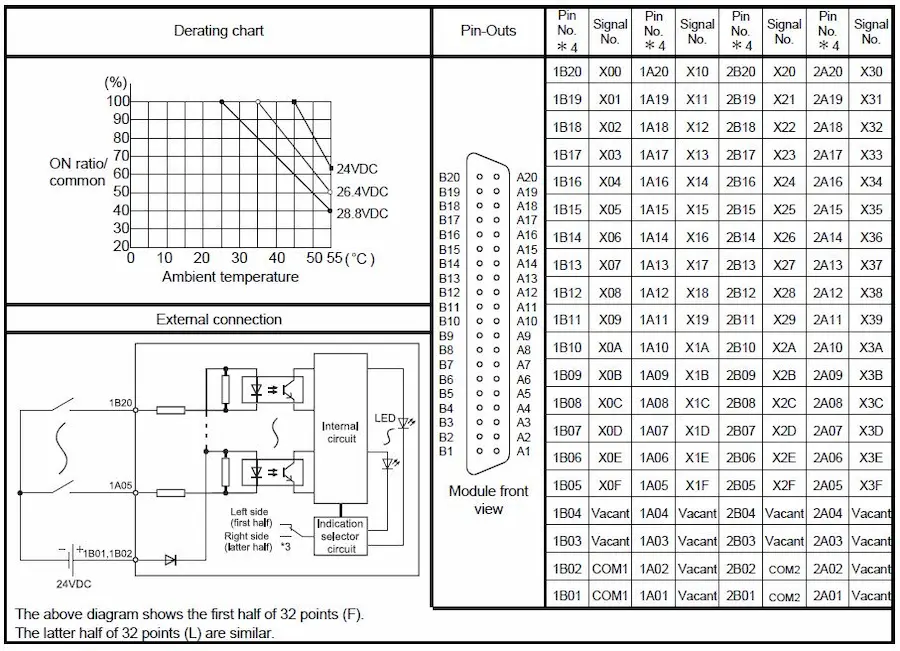

Sơ đồ đấu nối mô đun QX42
Mô đun sử dụng cách ly quang (optocoupler) giúp giảm nhiễu điện và bảo vệ CPU PLC trong môi trường công nghiệp.
Đặc điểm nổi bật của QX42
64 kênh ngõ vào digital
QX42 cung cấp 64 điểm input, cho phép hệ thống PLC tiếp nhận nhiều tín hiệu điều khiển từ thiết bị hiện trường.
Điện áp 24VDC tiêu chuẩn công nghiệp
Module sử dụng nguồn 24VDC, tương thích với hầu hết các cảm biến công nghiệp và thiết bị điều khiển.
Thời gian phản hồi linh hoạt
Thiết bị cho phép lựa chọn nhiều mức response time, phù hợp với các ứng dụng điều khiển khác nhau.
Cách ly quang chống nhiễu
Công nghệ optocoupler isolation giúp tăng độ ổn định của hệ thống và bảo vệ PLC khỏi nhiễu điện.
Tiết kiệm không gian tủ điện
Với 64 input trong một module, QX42 giúp giảm số lượng module cần sử dụng trong hệ thống PLC.
Ứng dụng của QX42 trong hệ thống tự động hóa
Module QX42 PLC Mitsubishi được sử dụng phổ biến trong nhiều hệ thống công nghiệp như:
-
Dây chuyền sản xuất tự động
-
Hệ thống băng tải công nghiệp
-
Máy đóng gói và máy chế biến
-
Máy CNC và robot công nghiệp
-
Hệ thống điều khiển nhà máy
Nhờ khả năng thu thập nhiều tín hiệu đầu vào, QX42 giúp hệ thống PLC xử lý dữ liệu nhanh và tăng hiệu quả điều khiển.
So sánh QX42 với các module input PLC Q khác
| Model | Số ngõ vào | Điện áp | Ứng dụng |
|---|---|---|---|
| QX40 | 16 | 24VDC | Hệ thống nhỏ |
| QX41 | 32 | 24VDC | Hệ thống trung bình |
| QX42 | 64 | 24VDC | Hệ thống lớn |
QX42 là lựa chọn tối ưu cho các hệ thống tự động hóa cần nhiều tín hiệu input nhưng vẫn tiết kiệm không gian tủ điện.
Kết luận QX42 mô đun 64 chân ngõ vào PLC Q Mitsubishi
QX42 mô đun 64 chân ngõ vào PLC Q Mitsubishi là module digital input quan trọng trong hệ thống PLC Mitsubishi Q Series. Với 64 ngõ vào 24VDC, khả năng chống nhiễu tốt và thiết kế bền bỉ, thiết bị giúp PLC thu thập tín hiệu chính xác và đảm bảo hệ thống điều khiển hoạt động ổn định trong môi trường công nghiệp.
