QX40 - Mô đun đầu vào PLC Q 16 điểm 24VDC Mitsubishi
Giới thiệu mô đun QX40 PLC Mitsubishi
QX40 – Mô đun đầu vào PLC Q 16 điểm 24VDC Mitsubishi là mô đun digital input 16 kênh thuộc dòng PLC MELSEC-Q Series của Mitsubishi Electric. Module được thiết kế để nhận tín hiệu đầu vào từ các thiết bị ngoại vi như cảm biến, công tắc hành trình, nút nhấn và truyền tín hiệu về CPU PLC để xử lý chương trình điều khiển. Với 16 chân ngõ vào digital sử dụng điện áp 24VDC, QX40 cho phép PLC thu thập tín hiệu nhanh và ổn định trong các hệ thống tự động hóa công nghiệp. Nhờ thiết kế nhỏ gọn, độ bền cao và khả năng chống nhiễu tốt, module QX40 được ứng dụng rộng rãi trong dây chuyền sản xuất, máy móc tự động và hệ thống điều khiển công nghiệp.
-
QX40
-
343
- Thông tin sản phẩm
- Bình luận
Tổng quan về module QX40
QX40 là mô đun digital input DC dùng cho PLC Mitsubishi dòng Q. Module có chức năng nhận tín hiệu trạng thái ON/OFF từ thiết bị hiện trường và chuyển thành dữ liệu logic để CPU PLC xử lý.
Module hỗ trợ 16 điểm đầu vào digital 24VDC kiểu sink, phù hợp với nhiều loại cảm biến và thiết bị điều khiển trong hệ thống tự động hóa.
Ngoài ra, mỗi kênh đầu vào đều có đèn LED hiển thị trạng thái, giúp kỹ thuật viên dễ dàng kiểm tra tín hiệu khi vận hành và bảo trì hệ thống.
Thông số kỹ thuật của QX40
| Thông số | Giá trị |
|---|---|
| Model | QX40 |
| Dòng PLC | MELSEC-Q Series |
| Loại module | Digital Input |
| Số điểm đầu vào | 16 điểm |
| Điện áp đầu vào | 24 VDC |
| Dòng điện đầu vào | Khoảng 4 mA |
| Kiểu tín hiệu | Sink type |
| Cách ly tín hiệu | Photocoupler |
| Dòng tiêu thụ nội bộ | Khoảng 50 mA |
| Phương thức đấu dây | Terminal screw |
| Kích thước | 27.4 × 98 × 90 mm |
| Trọng lượng | Khoảng 0.16 kg |
Thông số mô đun QX40

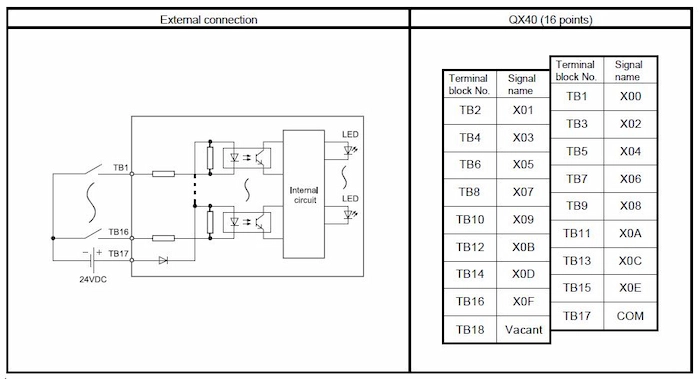

Sơ đồ đấu nối mô đun QX40
Mô đun sử dụng cách ly quang (photocoupler) giữa tín hiệu hiện trường và PLC nhằm giảm nhiễu điện và bảo vệ CPU PLC.
Đặc điểm nổi bật của QX40
16 kênh đầu vào digital
QX40 cung cấp 16 điểm input, giúp hệ thống PLC nhận nhiều tín hiệu điều khiển từ thiết bị hiện trường.
Hỗ trợ tín hiệu 24VDC phổ biến
Module sử dụng điện áp 24VDC, phù hợp với tiêu chuẩn công nghiệp và hầu hết các cảm biến.
Cách ly quang chống nhiễu
Công nghệ photocoupler isolation giúp bảo vệ PLC khỏi nhiễu điện và tăng độ ổn định của hệ thống.
LED hiển thị trạng thái từng kênh
Mỗi input có đèn LED riêng, giúp dễ dàng kiểm tra trạng thái tín hiệu.
Thiết kế nhỏ gọn
Module có kích thước nhỏ và lắp trực tiếp trên Base Unit PLC Q Series, giúp tiết kiệm không gian tủ điện.
Ứng dụng của QX40 trong hệ thống tự động hóa
Module QX40 PLC Mitsubishi được sử dụng trong nhiều hệ thống công nghiệp như:
-
Dây chuyền sản xuất tự động
-
Máy đóng gói và máy chế biến
-
Hệ thống băng tải
-
Máy CNC và robot công nghiệp
-
Hệ thống điều khiển nhà máy
Nhờ khả năng thu thập tín hiệu nhanh và chính xác, QX40 giúp PLC xử lý dữ liệu đầu vào hiệu quả và nâng cao độ ổn định của hệ thống điều khiển.
So sánh QX40 với các module input PLC Q khác
| Model | Số input | Điện áp | Đặc điểm |
|---|---|---|---|
| QX40 | 16 | 24VDC | Module input tiêu chuẩn |
| QX40-S1 | 16 | 24VDC | Tốc độ phản hồi nhanh |
| QX41 | 32 | 24VDC | Số lượng input lớn |
| QX42 | 64 | 24VDC | Dùng cho hệ thống lớn |
QX40 phù hợp với các hệ thống PLC quy mô nhỏ và trung bình cần số lượng input vừa phải.
Kết luận QX40 mô đun 16 chân ngõ vào PLC Q
QX40 mô đun 16 chân ngõ vào PLC Q là module digital input quan trọng trong hệ thống PLC Mitsubishi Q Series. Với 16 kênh input 24VDC, cách ly quang chống nhiễu và thiết kế bền bỉ, QX40 giúp hệ thống PLC thu thập tín hiệu chính xác và vận hành ổn định trong môi trường công nghiệp.
Đây là lựa chọn lý tưởng cho các hệ thống tự động hóa cần độ tin cậy cao và khả năng mở rộng linh hoạt.
