QS0J71GF11-T2 Mô Đun Mạng Mitsubishi CC-Link IE Field Network Master/Local Cho PLC MELSEC-QS

Name: QS0J71GF11-T2 Mô Đun Mạng Mitsubishi CC-Link IE Field Network Master/Local Cho PLC MELSEC-QS
Brand: BỘ LẬP TRÌNH PLC
SKU: SP01646
Availability: InStock
Rating: 4.4 (89 reviews)

QS0J71GF11-T2 là mô đun mạng CC-Link IE Field Network Master/Local dành cho dòng PLC an toàn MELSEC-QS của Mitsubishi Electric. Module cho phép PLC kết nối với mạng CC-Link IE Field Network tốc độ 1Gbps, hỗ trợ cấu hình Master (Manager) hoặc Local Station, đáp ứng các hệ thống điều khiển phân tán và mạng an toàn (Safety Network). Đây là giải pháp truyền thông Ethernet công nghiệp tốc độ cao, phù hợp cho các ứng dụng tự động hóa yêu cầu độ tin cậy và tính an toàn cao như dây chuyền sản xuất, robot, máy đóng gói, băng tải và hệ thống điều khiển nhà máy.

Gọi ngay: 0869090904

Mã sản phẩm:
QS0J71GF11-T2
Lượt xem:
53

Thông tin sản phẩm
Bình luận

Mục lục

Đặc điểm nổi bật của module QS0J71GF11-T2

Truyền thông CC-Link IE Field Network tốc độ 1Gbps

Module sử dụng chuẩn truyền thông CC-Link IE Field Network với tốc độ 1 Gbps, giúp truyền dữ liệu nhanh, ổn định và đáp ứng các hệ thống điều khiển thời gian thực.

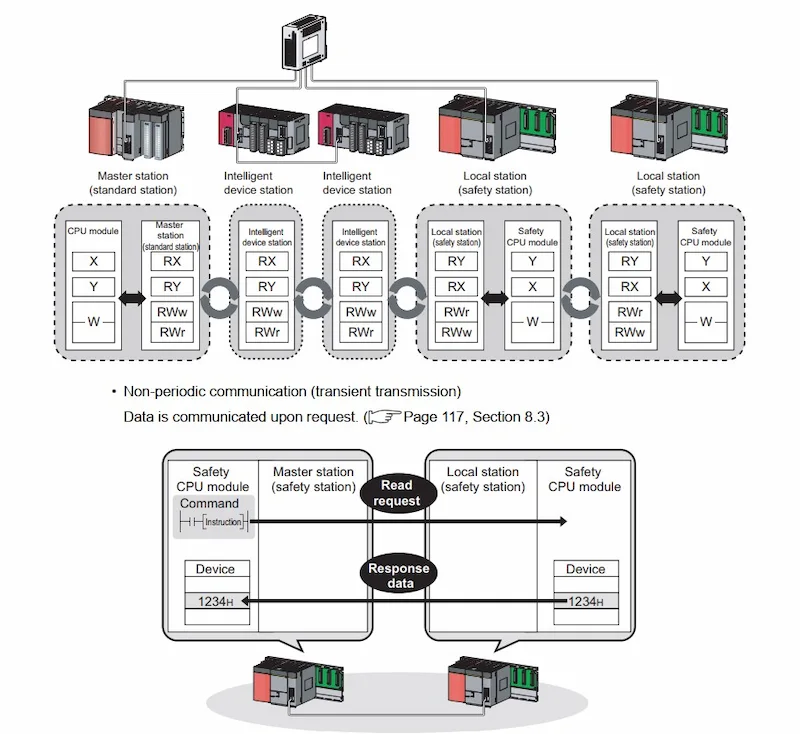

Hỗ trợ chế độ Master và Local

QS0J71GF11-T2 có thể hoạt động ở hai chế độ:

Manager (Master) Station
Local Station

Giúp xây dựng mạng điều khiển linh hoạt theo yêu cầu của hệ thống.

Hỗ trợ truyền thông Safety

Module được thiết kế cho PLC an toàn MELSEC-QS, hỗ trợ truyền thông Safety theo tiêu chuẩn IEC, thích hợp cho các hệ thống yêu cầu mức an toàn cao trong sản xuất công nghiệp.

Hỗ trợ nhiều kiểu cấu trúc mạng

Cho phép xây dựng:

Line Topology
Star Topology
Ring Topology

Có thể kết hợp nhiều cấu trúc trong cùng một hệ thống mạng.

Khoảng cách truyền xa

Khoảng cách giữa hai trạm: 100 m (cáp Ethernet Cat5e STP hoặc cao hơn).
Chiều dài mạng tối đa:
- Line: 12.000 m
- Ring: 12.100 m

Thông số kỹ thuật module QS0J71GF11-T2

Thông số	Giá trị
Model	QS0J71GF11-T2
Hãng sản xuất	Mitsubishi Electric
Dòng sản phẩm	MELSEC-QS
Loại module	CC-Link IE Field Network Master/Local
Chuẩn truyền thông	CC-Link IE Field Network
Tốc độ truyền	1 Gbps
Chế độ hoạt động	Manager (Master) / Local
Kiểu mạng	Line, Star, Ring
Cáp mạng	Ethernet Cat5e STP hoặc cao hơn
Khoảng cách giữa 2 trạm	100 m
Số trạm tối đa	121 trạm
Số Safety Station	32
Điểm I/O chiếm dụng	32 điểm
Dòng tiêu thụ nội bộ	0.85 A (5VDC)
Kích thước	98 × 27.4 × 115 mm
Khối lượng	0.18 kg

Ứng dụng của module QS0J71GF11-T2

QS0J71GF11-T2 được sử dụng trong:

PLC Mitsubishi MELSEC-QS
Dây chuyền sản xuất tự động
Robot công nghiệp
Máy đóng gói
Máy lắp ráp
Hệ thống băng tải
Nhà máy thực phẩm
Nhà máy điện tử
Hệ thống điều khiển Safety

Ưu điểm module QS0J71GF11-T2

Truyền dữ liệu tốc độ Gigabit.
Độ ổn định cao.
Hỗ trợ mạng an toàn (Safety).
Kết nối tới 121 trạm.
Hỗ trợ nhiều cấu trúc mạng.
Cấu hình linh hoạt.
Độ tin cậy cao.
Tương thích hoàn toàn với PLC MELSEC-QS.

Lưu ý về tình trạng sản phẩm

Theo Mitsubishi Electric, QS0J71GF11-T2 đã ngừng sản xuất (Discontinued) từ năm 2023. Thời hạn hỗ trợ sửa chữa được công bố đến khoảng 09/2030. Model thay thế được khuyến nghị là RJ71GN11-T2 thuộc dòng MELSEC iQ-R.

Kết luận về module QS0J71GF11-T2

QS0J71GF11-T2 là mô đun mạng CC-Link IE Field Network Master/Local chuyên dụng cho dòng PLC an toàn Mitsubishi MELSEC-QS, cung cấp khả năng truyền thông Gigabit Ethernet, hỗ trợ truyền thông Safety và nhiều cấu trúc mạng linh hoạt. Đây là giải pháp phù hợp cho các hệ thống điều khiển tự động yêu cầu tốc độ cao và độ tin cậy lớn. Tuy nhiên, với các dự án mới, Mitsubishi khuyến nghị sử dụng RJ71GN11-T2 thay thế.
