Q68CT Mô đun 8 kênh đọc tín hiệu từ biến dòng CT (Current Transformer)

Module thường được sử dụng trong các hệ thống như:

• Giám sát dòng điện động cơ

• Hệ thống quản lý năng lượng nhà máy

• Hệ thống điều khiển tải điện

• Giám sát dòng điện thiết bị công nghiệp

Thông số kỹ thuật của Q68CT

                                                                            Giao điện mô đun Q68CT

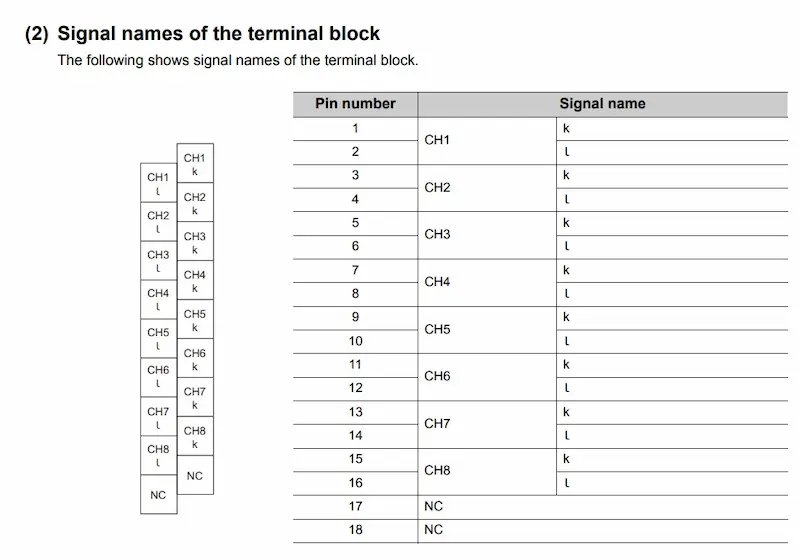

                                                                        Chân tín hiệu mô đun Q68CT

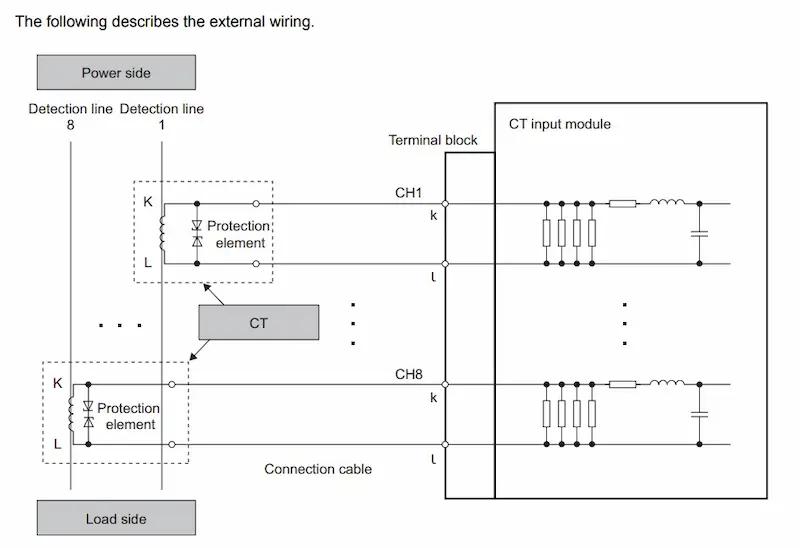

                                                                           Sơ đồ đấu nối mô đun Q68CT

Q68CT cho phép đo dòng điện AC thông qua biến dòng CT với dải đo từ 5A đến 600A, phù hợp cho nhiều ứng dụng đo lường và giám sát công nghiệp.

Đặc điểm nổi bật của mô đun Q68CT

Đọc dòng điện đồng thời 8 kênh

Module hỗ trợ 8 kênh đo dòng điện AC, cho phép giám sát nhiều thiết bị hoặc nhiều pha điện trong cùng một hệ thống PLC.

Kết nối trực tiếp biến dòng CT

Q68CT có thể kết nối trực tiếp với các cảm biến biến dòng CT mà không cần bộ chuyển đổi tín hiệu trung gian. Điều này giúp giảm chi phí phần cứng và tăng độ ổn định của hệ thống đo.

Độ chính xác đo cao

Module có độ chính xác khoảng ±0.5% của thang đo, giúp đảm bảo dữ liệu dòng điện được đo lường chính xác trong các hệ thống điều khiển và giám sát năng lượng.

Chức năng phân tích dòng điện

Q68CT tích hợp nhiều chức năng phân tích dữ liệu dòng điện như:

• Phát hiện dòng điện cực đại (Peak current detection)

• Tính toán giá trị trung bình

• Lưu giữ giá trị tối đa và tối thiểu

• Chức năng scaling dữ liệu

Các tính năng này giúp giám sát tải điện và phát hiện sớm sự cố thiết bị.

Nguyên lý hoạt động của Q68CT

Biến dòng CT (Current Transformer) được sử dụng để chuyển đổi dòng điện lớn trong mạch điện sang dòng điện nhỏ hơn để đo lường an toàn.

Quy trình hoạt động:

• Biến dòng CT đo dòng điện AC trong mạch điện

• Tín hiệu dòng điện được truyền tới module Q68CT

• Module chuyển đổi tín hiệu sang dữ liệu số

• PLC xử lý dữ liệu để giám sát hoặc điều khiển hệ thống

Nhờ quá trình chuyển đổi này, hệ thống PLC có thể theo dõi dòng điện của thiết bị trong thời gian thực.

Ứng dụng của mô đun Q68CT

Giám sát năng lượng

• Hệ thống quản lý năng lượng nhà máy

• Theo dõi dòng điện tiêu thụ của thiết bị

• Giám sát tải điện trong tủ điện

Hệ thống điều khiển động cơ

• Theo dõi dòng điện động cơ

• Phát hiện quá tải hoặc kẹt cơ khí

• Giám sát hiệu suất vận hành

Hệ thống điện công nghiệp

• Giám sát dòng điện ba pha

• Phân tích tải điện trong dây chuyền sản xuất

• Cảnh báo sự cố điện

Kết luận Q68CT mô đun 8 kênh đọc CT dòng điện

Q68CT mô đun 8 kênh đọc CT dòng điện là giải pháp hiệu quả để giám sát dòng điện trong các hệ thống PLC Mitsubishi MELSEC-Q. Với khả năng kết nối trực tiếp biến dòng CT, hỗ trợ nhiều dải đo và độ chính xác cao, module giúp hệ thống điều khiển hoạt động ổn định và an toàn trong môi trường công nghiệp.
