Q64TD Mô đun 4 kênh đọc cặp nhiệt độ Thermocouple cho PLC Mitsubishi

Thông số kỹ thuật của Q64TD

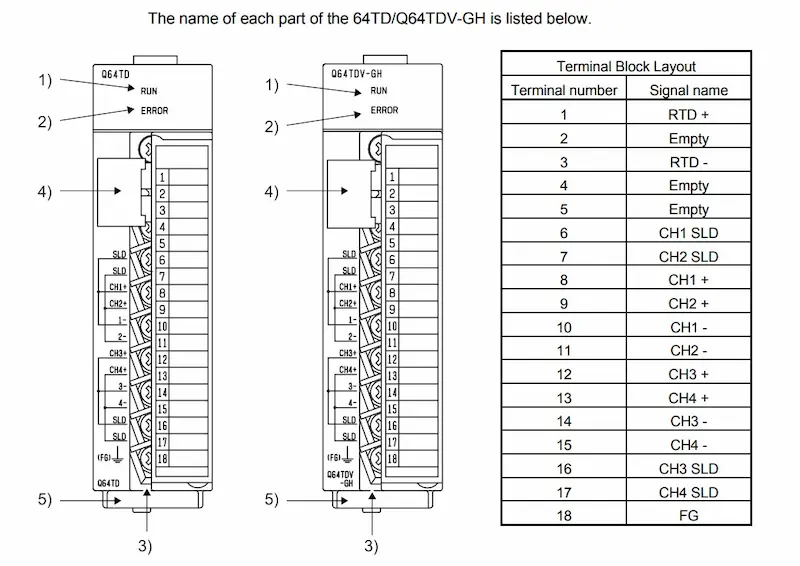

                                                                Giao điện mặt trước Q64TD

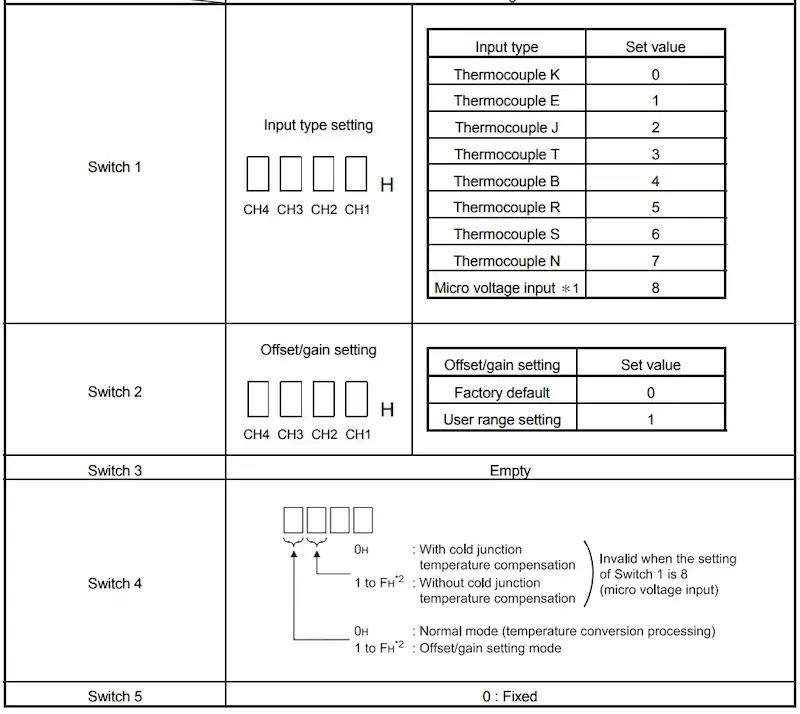

                                                                            Cấu hình mô đun Q64TD

                                                        Sơ đồ đấu nối mạch điện Q64TD

Module sử dụng khối terminal 18 điểm để kết nối với cảm biến nhiệt độ, giúp việc đấu dây và bảo trì hệ thống trở nên dễ dàng hơn.

Đặc điểm nổi bật của mô đun Q64TD

Đọc đồng thời 4 kênh nhiệt độ

Q64TD cho phép đọc dữ liệu nhiệt độ từ 4 cảm biến thermocouple cùng lúc, giúp giám sát nhiều điểm nhiệt độ trong cùng một hệ thống điều khiển PLC.

Hỗ trợ nhiều loại thermocouple

Module tương thích với nhiều loại cặp nhiệt điện phổ biến như K, J, T, E, R, S, B, N, giúp linh hoạt trong các ứng dụng đo nhiệt độ khác nhau.

Bù nhiệt độ điểm nối lạnh

Q64TD tích hợp chức năng Cold Junction Compensation (CJC) giúp tự động bù nhiệt độ tại điểm nối dây, tăng độ chính xác của phép đo nhiệt độ.

Phát hiện lỗi cảm biến

Module có chức năng phát hiện đứt dây thermocouple, giúp hệ thống nhanh chóng cảnh báo khi xảy ra lỗi cảm biến hoặc kết nối.

Tốc độ phản hồi nhanh

Tốc độ chuyển đổi khoảng 20–40 ms cho mỗi kênh, giúp cập nhật dữ liệu nhiệt độ nhanh chóng và phù hợp với các ứng dụng điều khiển nhiệt độ theo thời gian thực.

Nguyên lý hoạt động của Q64TD

Cặp nhiệt điện hoạt động dựa trên hiệu ứng Seebeck, khi hai kim loại khác nhau được nối lại và đặt trong môi trường có chênh lệch nhiệt độ, chúng sẽ tạo ra một điện áp rất nhỏ (mV).

Quy trình đo nhiệt độ bằng module Q64TD:

• Cặp nhiệt điện tạo ra tín hiệu điện áp mV theo nhiệt độ

• Q64TD nhận tín hiệu và khuếch đại tín hiệu đo

• Module thực hiện bù nhiệt độ điểm nối lạnh

• PLC chuyển đổi dữ liệu sang dạng số (binary)

• Hệ thống điều khiển sử dụng dữ liệu để giám sát hoặc điều khiển nhiệt độ

Nhờ quá trình xử lý này, PLC có thể hiển thị hoặc điều khiển nhiệt độ trong các hệ thống công nghiệp một cách chính xác.

Ứng dụng của mô đun Q64TD trong công nghiệp

Hệ thống điều khiển nhiệt độ

• Lò nung công nghiệp

• Lò nhiệt luyện

• Lò sấy

Ngành nhựa và bao bì

• Máy ép nhựa

• Máy đùn nhựa

• Hệ thống gia nhiệt khuôn

Ngành thực phẩm và hóa chất

• Hệ thống gia nhiệt bồn chứa

• Giám sát nhiệt độ trong dây chuyền sản xuất

• Kiểm soát nhiệt độ lò hấp hoặc lò sấy

Ngành điện và luyện kim

• Giám sát nhiệt độ lò luyện kim

• Kiểm soát nhiệt độ thiết bị công nghiệp

Kết luận mô đun Q64TD 4 kênh đọc cặp nhiệt độ thermocouple

Q64TD mô đun 4 kênh đọc cặp nhiệt độ thermocouple là giải pháp đo nhiệt độ chính xác cho các hệ thống PLC Mitsubishi MELSEC-Q. Với khả năng hỗ trợ nhiều loại cảm biến thermocouple, tốc độ phản hồi nhanh và chức năng bù nhiệt độ tích hợp, module giúp hệ thống giám sát nhiệt độ hoạt động ổn định và hiệu quả trong môi trường công nghiệp.
