Q61LD Mô đun 1 kênh đọc tín hiệu Load Cell 0.0 to 3.3 mV

Q61LD thường được sử dụng trong các hệ thống như:

• Hệ thống cân băng tải

• Máy đóng gói định lượng

• Cân silo, cân bồn

• Hệ thống đo lực trong dây chuyền sản xuất

Thông số kỹ thuật của Q61LD

Module có thể kết nối tối đa 4 load cell loại 350Ω song song, phù hợp cho nhiều cấu hình hệ thống cân khác nhau trong công nghiệp.

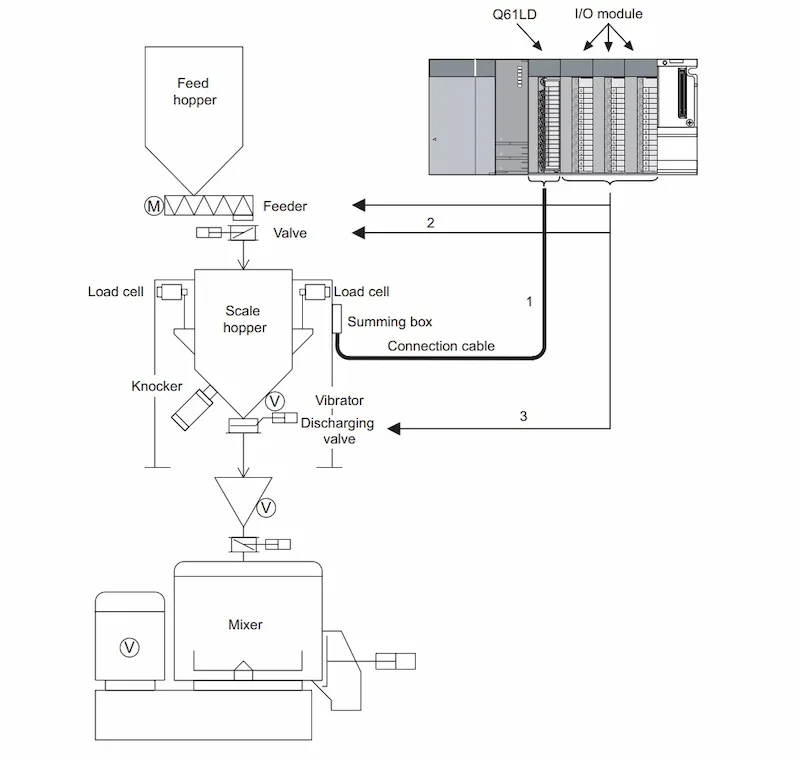

                                     Cầu hình hệ thống Q61LD

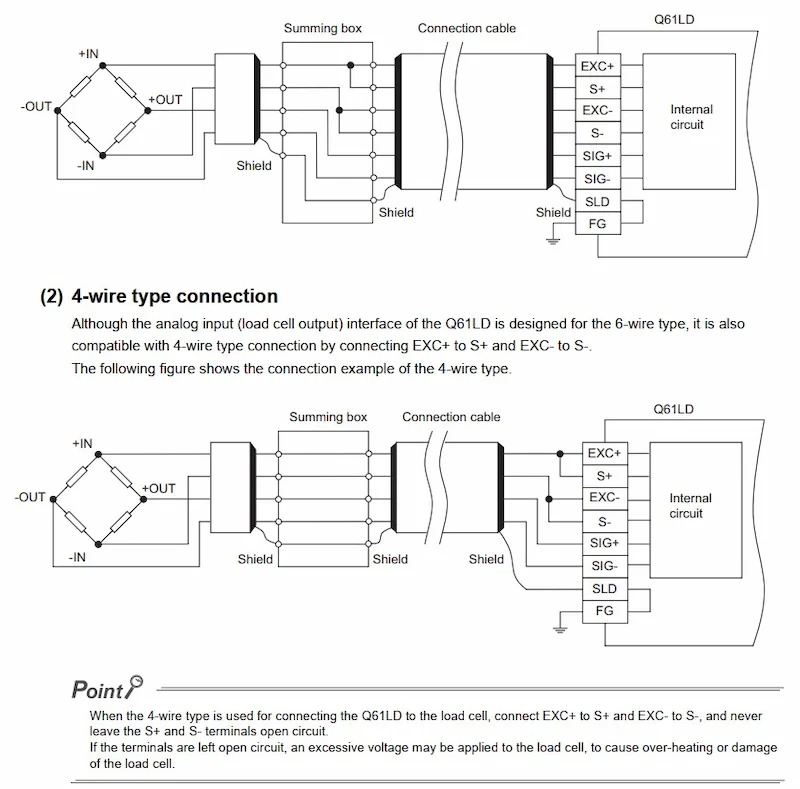

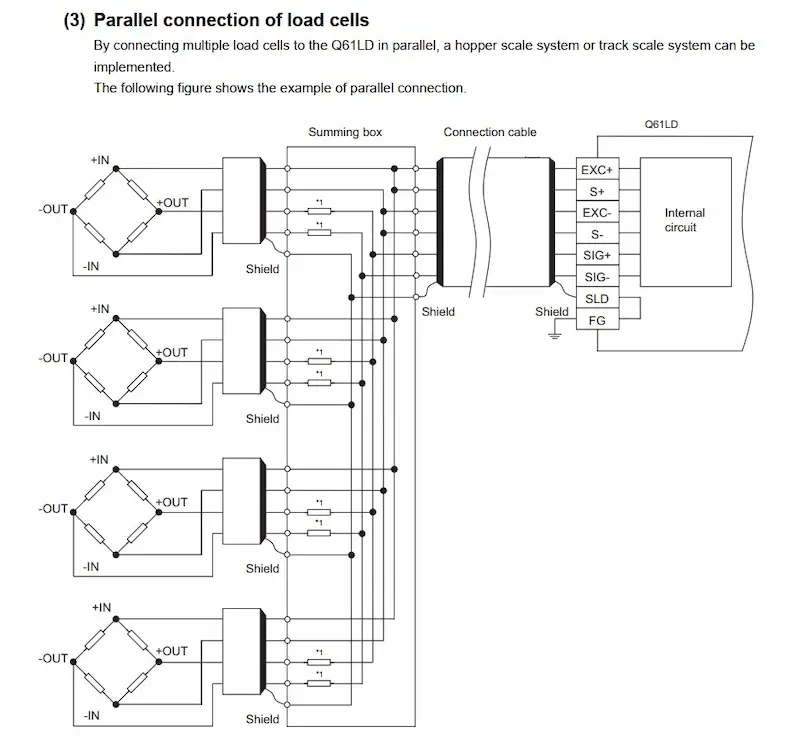

                                          Sơ đồ đấu nối mô đun q61ld

Đặc điểm nổi bật của mô đun đọc Load Cell Q61LD

Kết nối trực tiếp load cell

Q61LD cho phép kết nối trực tiếp load cell vào PLC mà không cần bộ khuếch đại hoặc bộ chuyển đổi tín hiệu riêng. Điều này giúp giảm chi phí phần cứng và đơn giản hóa hệ thống điều khiển.

Độ chính xác đo cao

Module có độ sai số phi tuyến chỉ ±0.01% FS, đảm bảo độ chính xác cao trong các ứng dụng cân công nghiệp yêu cầu độ tin cậy lớn.

Hỗ trợ load cell 4 dây và 6 dây

Q61LD hỗ trợ cả hai chuẩn kết nối phổ biến của load cell:

• Load cell 4 dây

• Load cell 6 dây với chức năng remote sensing

Chuẩn 6 dây giúp giảm ảnh hưởng của điện trở dây dẫn và tăng độ ổn định của tín hiệu đo.

Tích hợp chức năng hiệu chuẩn

Module tích hợp nhiều chức năng giúp quá trình vận hành và hiệu chuẩn dễ dàng hơn:

• Zero offset (bù điểm 0)

• Hiệu chuẩn hai điểm

• Phát hiện lỗi tín hiệu load cell

Những chức năng này giúp hệ thống cân hoạt động ổn định và giảm sai số trong quá trình đo.

Nguyên lý hoạt động của Q61LD

Load cell thường tạo ra tín hiệu điện áp rất nhỏ (mV/V) tỷ lệ với lực tác động lên cảm biến. Q61LD cung cấp điện áp kích thích 5V cho load cell và đọc tín hiệu phản hồi từ cầu đo strain gauge.

Quy trình hoạt động của hệ thống:

• Module cấp nguồn kích thích cho load cell

• Load cell tạo tín hiệu mV/V khi có lực tác động

• Q61LD khuếch đại và chuyển đổi tín hiệu analog sang dữ liệu số

• PLC nhận dữ liệu dạng số 32-bit

• PLC xử lý và chuyển đổi sang đơn vị khối lượng như kg hoặc tấn

Nhờ chu kỳ chuyển đổi nhanh 10 ms, dữ liệu tải trọng được cập nhật liên tục trong hệ thống điều khiển.

Ứng dụng của Q61LD trong công nghiệp

Hệ thống cân công nghiệp

• Cân silo

• Cân bồn

• Cân đóng bao tự động

Dây chuyền sản xuất

• Kiểm soát lực ép

• Kiểm tra tải trọng sản phẩm

• Giám sát lực kéo hoặc lực nén

Ngành thực phẩm và hóa chất

• Định lượng nguyên liệu

• Trộn nguyên liệu theo tỷ lệ

• Kiểm soát khối lượng đóng gói

Kết luận mô đun Q61LD

Q61LD mô đun 1 kênh đọc tín hiệu Load Cell 0.0 – 3.3 mV/V là giải pháp hiệu quả cho các hệ thống cân và đo lực trong công nghiệp. Với khả năng kết nối trực tiếp load cell, độ chính xác cao và nhiều chức năng hiệu chuẩn tích hợp, module giúp nâng cao độ tin cậy và hiệu suất cho hệ thống PLC Mitsubishi MELSEC-Q.
