Q38B Main Base Đế PLC Dòng Q Hỗ Trợ 8 Slots I/O
Giới thiệu Q38B Main Base PLC Mitsubishi
Q38B Main Base PLC Mitsubishi là đế PLC chính thuộc dòng MELSEC‑Q Series của Mitsubishi Electric. Thiết bị được sử dụng làm base rack trung tâm để lắp đặt các module PLC trong hệ thống điều khiển công nghiệp. Đế PLC Q38B được thiết kế với 1 khe cắm nguồn, 1 khe cắm CPU và 8 khe cắm module I/O, cho phép xây dựng hệ thống PLC linh hoạt và mở rộng nhiều module điều khiển. Thiết bị thường được sử dụng trong các tủ điều khiển PLC Mitsubishi cho dây chuyền sản xuất và hệ thống tự động hóa quy mô trung bình đến lớn.
-
Q38B
-
415
- Thông tin sản phẩm
- Bình luận
Cấu trúc khe cắm của Q38B Main Base
Cấu trúc slot của Q38B được bố trí như sau:
| Vị trí | Module |
|---|---|
| Slot 0 | Power Supply (module nguồn) |
| Slot 1 | CPU PLC |
| Slot 2 – 9 | 8 module I/O hoặc module chức năng |

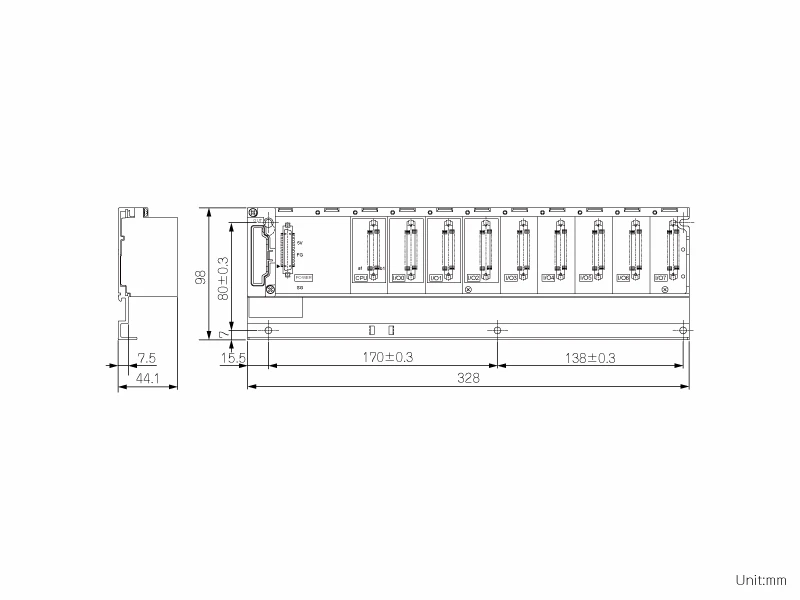

Kích thước base Q38B
Nhờ cấu trúc này, Q38B cho phép người dùng lắp đặt nhiều loại module PLC khác nhau như:
-
module input digital
-
module output digital
-
module analog
-
module truyền thông
-
module điều khiển đặc biệt
Các module sẽ giao tiếp với CPU thông qua bus nội bộ (backplane bus) trên base PLC.
Đặc điểm nổi bật của Q38B Main Base Mitsubishi
Hỗ trợ 8 slots module I/O
Q38B cung cấp 8 khe cắm module I/O, giúp hệ thống PLC dễ dàng mở rộng với nhiều thiết bị điều khiển và cảm biến khác nhau.
Điều này đặc biệt phù hợp với các hệ thống tự động hóa có số lượng tín hiệu I/O lớn.
Tương thích hoàn toàn với PLC Mitsubishi dòng Q
Q38B được thiết kế để hoạt động với tất cả module thuộc dòng MELSEC-Q, bao gồm:
-
CPU PLC
-
module digital input
-
module digital output
-
module analog
-
module truyền thông
-
module điều khiển thông minh
Nhờ vậy, hệ thống PLC có thể mở rộng linh hoạt theo yêu cầu của từng ứng dụng.
Kết nối dữ liệu ổn định giữa các module
Đế PLC Q38B tích hợp bus truyền dữ liệu tốc độ cao, cho phép CPU giao tiếp nhanh với các module I/O. Điều này đảm bảo hệ thống PLC hoạt động ổn định trong môi trường công nghiệp.
Thiết kế chắc chắn và dễ lắp đặt
Q38B được thiết kế chắc chắn với tiêu chuẩn công nghiệp của Mitsubishi. Thiết bị hỗ trợ:
-
lắp đặt bằng bắt vít trên panel
-
hoặc sử dụng adapter DIN rail
Thiết kế này giúp việc lắp đặt và bảo trì trong tủ điện trở nên thuận tiện.
Thông số kỹ thuật Q38B Main Base
| Thông số | Giá trị |
|---|---|
| Model | Q38B |
| Series | MELSEC-Q |
| Loại thiết bị | Main Base Unit |
| Slot Power Supply | 1 |
| Slot CPU | 1 |
| Slot I/O | 8 |
| Tổng số slot | 10 |
| Chiều rộng | 328 mm |
| Chiều cao | 98 mm |
| Chiều sâu | 44.1 mm |
| Trọng lượng | ~0.35 kg |
Các thông số này cho thấy Q38B là đế PLC có khả năng mở rộng lớn, phù hợp cho các hệ thống điều khiển phức tạp.
Ứng dụng của Q38B Main Base PLC
Q38B được sử dụng rộng rãi trong nhiều hệ thống tự động hóa công nghiệp như:
-
dây chuyền sản xuất tự động
-
hệ thống băng tải công nghiệp
-
máy đóng gói
-
hệ thống điều khiển nhà máy
-
hệ thống xử lý nước và năng lượng
Nhờ số lượng slot lớn, Q38B giúp xây dựng hệ thống PLC linh hoạt và mở rộng dễ dàng.
Ưu điểm của Q38B Main Base Mitsubishi
✔ Hỗ trợ 1 nguồn + 1 CPU + 8 module I/O
✔ Thiết kế chắc chắn cho môi trường công nghiệp
✔ Tương thích toàn bộ PLC Mitsubishi dòng Q
✔ Kết nối dữ liệu ổn định giữa các module
✔ Dễ dàng mở rộng hệ thống PLC
