Q35B Main Base Đế PLC Dòng Q Hỗ Trợ 5 Slots I/O
Giới thiệu Q35B Main Base PLC Mitsubishi
Q35B Main Base là đế PLC chính thuộc dòng MELSEC-Q Series của Mitsubishi Electric. Thiết bị được sử dụng để lắp đặt các module PLC như nguồn, CPU và module I/O trong hệ thống điều khiển tự động hóa công nghiệp. Đế PLC Q35B được thiết kế với 1 khe cắm nguồn, 1 khe cắm CPU và 5 khe cắm module I/O, cho phép xây dựng hệ thống PLC linh hoạt và dễ dàng mở rộng. Đây là một trong những base rack phổ biến trong các tủ điều khiển PLC Mitsubishi.
-
Q35B
-
385
- Thông tin sản phẩm
- Bình luận
Cấu trúc khe cắm của Q35B Main Base
Đế PLC Q35B có cấu trúc module như sau:
| Vị trí | Module |
|---|---|
| Slot 0 | Power Supply (module nguồn) |
| Slot 1 | CPU PLC |
| Slot 2 – 6 | 5 module I/O hoặc module chức năng |

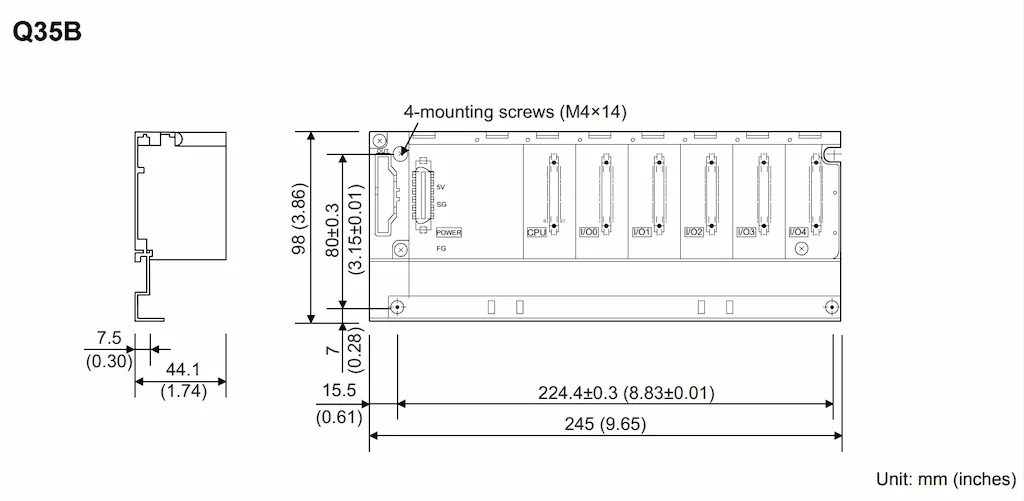

Kích thước Q35B
Nhờ thiết kế này, Q35B cho phép người dùng lắp đặt nhiều loại module khác nhau như:
-
module input digital
-
module output digital
-
module analog
-
module truyền thông
-
module chức năng đặc biệt
CPU sẽ quản lý và truyền dữ liệu với các module thông qua backplane bus của base PLC.
Đặc điểm nổi bật của Q35B Main Base Mitsubishi
Hỗ trợ 5 slots module I/O
Q35B cung cấp 5 khe cắm module I/O, cho phép mở rộng hệ thống PLC với nhiều thiết bị đầu vào và đầu ra khác nhau. Điều này giúp PLC dễ dàng tích hợp với cảm biến, thiết bị điều khiển và các hệ thống tự động hóa.
Tương thích hoàn toàn với PLC Mitsubishi dòng Q
Q35B được thiết kế để hoạt động với toàn bộ module thuộc dòng MELSEC-Q, bao gồm:
-
CPU PLC
-
module I/O digital
-
module analog
-
module truyền thông
-
module điều khiển đặc biệt
Nhờ vậy, hệ thống PLC có thể được mở rộng linh hoạt theo nhu cầu của từng ứng dụng.
Kết nối dữ liệu ổn định
Đế PLC Q35B tích hợp bus nội bộ (backplane) giúp các module PLC trao đổi dữ liệu nhanh và ổn định. Điều này đảm bảo hệ thống PLC hoạt động chính xác và tin cậy trong môi trường công nghiệp.
Thiết kế nhỏ gọn và bền bỉ
Q35B có thiết kế chắc chắn, phù hợp lắp đặt trong tủ điện công nghiệp. Thiết bị hỗ trợ:
-
lắp trên DIN rail
-
hoặc bắt vít trực tiếp lên panel
Nhờ thiết kế nhỏ gọn, Q35B giúp tiết kiệm không gian trong tủ điều khiển PLC.
Thông số kỹ thuật Q35B Main Base
| Thông số | Giá trị |
|---|---|
| Model | Q35B |
| Series | MELSEC-Q |
| Loại thiết bị | Main Base Unit |
| Slot Power Supply | 1 |
| Slot CPU | 1 |
| Slot I/O | 5 |
| Tổng số slot | 7 |
| Kích thước | 245 × 98 × 44.1 mm |
| Trọng lượng | khoảng 0.25 kg |
| Nhiệt độ hoạt động | 0 – 55°C |
Ứng dụng của Q35B Main Base PLC
Q35B được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp như:
-
dây chuyền sản xuất tự động
-
hệ thống băng tải công nghiệp
-
máy đóng gói
-
hệ thống điều khiển nhà máy
-
hệ thống xử lý nước
Đế PLC giúp kết nối CPU với các module I/O để điều khiển toàn bộ hệ thống máy móc.
Ưu điểm của Q35B Main Base Mitsubishi
✔ Hỗ trợ 1 nguồn + 1 CPU + 5 module I/O
✔ Thiết kế nhỏ gọn dễ lắp đặt trong tủ điện
✔ Tương thích toàn bộ PLC Mitsubishi Q Series
✔ Kết nối dữ liệu ổn định giữa các module
✔ Phù hợp cho hệ thống PLC công nghiệp
