Q312B Main Base Đế PLC Dòng Q Hỗ Trợ 12 Slots I/O Mitsubishi
Giới thiệu Q312B Main Base PLC Mitsubishi
Q312B Main Base là đế PLC chính thuộc dòng MELSEC-Q Series của Mitsubishi Electric. Thiết bị đóng vai trò là khung lắp đặt các module PLC, cho phép kết nối nguồn, CPU và các module I/O trong hệ thống điều khiển tự động hóa. Đế PLC Q312B được thiết kế với 1 khe cắm nguồn (Power Supply), 1 khe cắm CPU và 12 khe cắm module I/O, giúp hệ thống PLC mở rộng số lượng tín hiệu lớn. Đây là loại main base có số slot lớn, thường được sử dụng trong các hệ thống điều khiển phức tạp hoặc dây chuyền sản xuất quy mô lớn.
-
Q312B
-
305
- Thông tin sản phẩm
- Bình luận
Cấu trúc khe cắm của Q312B Main Base
Cấu trúc slot của Q312B được bố trí như sau:
| Vị trí | Module |
|---|---|
| Slot 0 | Power Supply (module nguồn) |
| Slot 1 | CPU PLC |
| Slot 2 – 13 | 12 module I/O hoặc module chức năng |

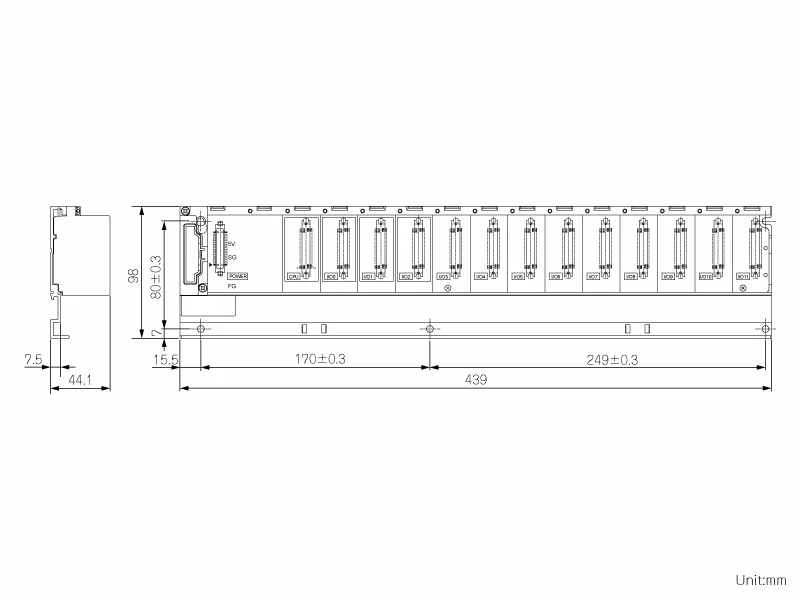

Kích thước base Q312B
Nhờ cấu trúc này, Q312B có thể lắp đặt nhiều loại module PLC khác nhau như:
-
Module input digital
-
Module output digital
-
Module analog
-
Module truyền thông
-
Module điều khiển vị trí (Positioning)
-
Module motion control
Các module sẽ giao tiếp với CPU thông qua bus nội bộ của base PLC, đảm bảo tốc độ truyền dữ liệu cao và ổn định.
Đặc điểm nổi bật của Q312B Main Base Mitsubishi
Hỗ trợ 12 slots module I/O
Q312B cung cấp 12 khe cắm module I/O, giúp hệ thống PLC dễ dàng mở rộng với nhiều thiết bị đầu vào và đầu ra. Điều này đặc biệt phù hợp với các hệ thống cần số lượng tín hiệu lớn.
Tương thích hoàn toàn với PLC Mitsubishi dòng Q
Q312B được thiết kế để hoạt động với tất cả các module của dòng MELSEC‑Q Series, bao gồm:
-
CPU PLC
-
module digital input / output
-
module analog
-
module truyền thông Ethernet / CC-Link
-
module điều khiển motion
Nhờ đó, hệ thống PLC có thể được cấu hình linh hoạt theo nhu cầu điều khiển.
Kết nối dữ liệu tốc độ cao
Base PLC Q312B tích hợp backplane bus tốc độ cao, giúp CPU trao đổi dữ liệu với các module I/O nhanh chóng và ổn định, đảm bảo hệ thống PLC vận hành chính xác trong môi trường công nghiệp.
Thiết kế chắc chắn cho môi trường công nghiệp
Q312B được sản xuất theo tiêu chuẩn công nghiệp của Mitsubishi với:
-
khả năng hoạt động ổn định
-
độ bền cao
-
chống rung và nhiệt tốt
Thiết bị thường được lắp trực tiếp trên panel tủ điện, hoặc sử dụng adapter để lắp DIN rail.
Thông số kỹ thuật Q312B Main Base
| Thông số | Giá trị |
|---|---|
| Model | Q312B |
| Series | MELSEC-Q |
| Loại thiết bị | Main Base Unit |
| Slot Power Supply | 1 |
| Slot CPU | 1 |
| Slot I/O | 12 |
| Tổng số slot | 14 |
| Kích thước | 439 × 98 × 44.1 mm |
| Trọng lượng | ~0.45 kg |
| Nhiệt độ hoạt động | 0 – 55°C |
Các thông số này cho thấy Q312B là đế PLC có khả năng mở rộng lớn, phù hợp với hệ thống điều khiển phức tạp.
Ứng dụng của Q312B Main Base PLC
Q312B được sử dụng trong nhiều hệ thống tự động hóa công nghiệp như:
-
dây chuyền sản xuất tự động
-
hệ thống đóng gói và phân loại
-
hệ thống điều khiển nhà máy
-
điều khiển băng tải công nghiệp
-
hệ thống xử lý nước và năng lượng
Nhờ số lượng slot lớn, Q312B giúp xây dựng hệ thống PLC có khả năng mở rộng mạnh mẽ.
Ưu điểm của Q312B Main Base Mitsubishi
✔ Hỗ trợ 1 nguồn + 1 CPU + 12 module I/O
✔ Khả năng mở rộng hệ thống PLC lớn
✔ Tương thích toàn bộ PLC Mitsubishi dòng Q
✔ Kết nối dữ liệu ổn định giữa các module
✔ Thiết kế bền bỉ cho môi trường công nghiệp
