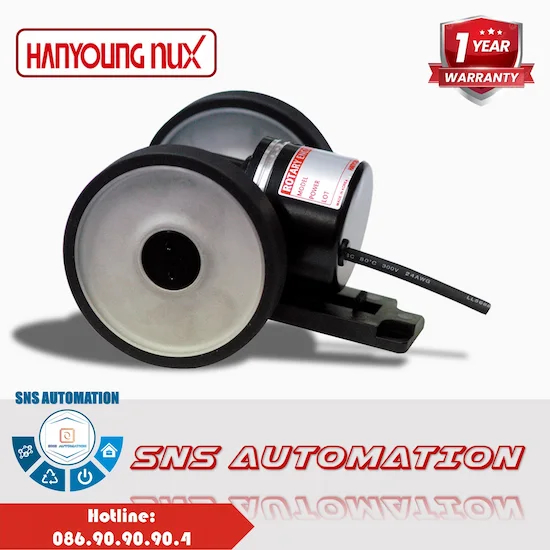

PSC-MC-AB-T24 Bộ Mã Hóa Encoder 1mm/xung Chính Hãng Hanyoung

⚙️ Thông số kỹ thuật bộ mã hóa ncoder PSC-MC-AB-T24

• Model: PSC-MC-AB-T24

• Loại: Encoder bánh xe (Wheel Type)

• Độ phân giải: 1mm/xung

• Nguồn cấp: 12 ~ 24VDC

• Tín hiệu ngõ ra: A + B (xung vuông)

• Chu vi bánh xe: 250mm

• Ứng dụng: đo chiều dài, đo tốc độ

• Xuất xứ: Hàn Quốc

Model		PSC-□□-□□-N-□	PSC-□□-□□-O-□	PSC-□□-□□-T-□
Output type		NPN voltage output	NPN opencollector	Totem Pole output
Appearance
Electrical specification	Output phase	A, B phase output (PSC-MA, YA), Rests are A,B,Z phase output
	Phase difference of output	Phase difference between A and B phase : T/4 ± T/8 (1 cycle of A phase = T)
	Max. response	100 K㎐
	Power voltage	5 - 12 V d.c. (±5 %), 12 - 24 V d.c. (±5 %)
	Power Consumption	60 ㎃ max.
	Connection type	Cable extended type
	ControlOutput	• Load Voltage: 30 V max.		• LOW
		• Load Current: 30 ㎃ max.		- Load Current : 30mA max.
		• Remaining voltage: 0.4 V max.		- Remaining voltage : 0.4 V max.
				• HIGH
				- Load Current : 10mA max.
				- Remaining voltage : Power Voltage -1.5 V min.
	Response speed	1 ㎲ max. (Wire length : 1.5 m, sinking current = 30 ㎃)
Mechanical specification	Starting torque	200 gf·㎝ (19.600 u N·m) max.
	Shaft inertial moment	5,000 r/min
Insulation resistance		500 MΩ min. (Between all terminals and case)
Dielectric strength		500 V a.c. (Between all terminals and case for 1 minute at 50 Hz)
Vibration resistance		10 - 55 ㎐ (for 1 minute cycle), double amplitude width : 1.5 ㎜, in each direction of X · Y · Z for 2 hours
Shock resistance		735 m/s² max.
Ambient temperature		-10 ~ 70 ℃ (Without freezing), Storage : -25 ~ 85 ℃
Ambient humidity		35 ~ 85 % R.H.
Wire specification		5 P, Ø 5.0 ㎜, Length 1.5 m (Shielded cable)
Approval

⭐ Ưu điểm nổi bật của bộ mã hóa ncoder PSC-MC-AB-T24

✔️ Độ chính xác cao 1mm/xung

Giúp kiểm soát chiều dài vật liệu cực kỳ chính xác, phù hợp các dây chuyền yêu cầu sai số thấp.

✔️ Thiết kế dạng bánh xe thông minh

Encoder tiếp xúc trực tiếp với vật liệu → đo thực tế, không bị sai lệch do trượt trục.

✔️ Tín hiệu ổn định, dễ tích hợp

Ngõ ra xung A/B tiêu chuẩn giúp dễ dàng kết nối với PLC, HMI, biến tần.

✔️ Hoạt động bền bỉ

Thiết kế công nghiệp, chịu được môi trường làm việc liên tục.

🏭 Ứng dụng của bộ mã hóa ncoder PSC-MC-AB-T24

• Máy cắt bao bì, nilon, giấy

• Máy in công nghiệp

• Dây chuyền sản xuất tự động

• Hệ thống băng tải

• Đo chiều dài vải, dây điện, ống nhựa

👉 Đặc biệt phù hợp với các hệ thống cần đo chiều dài chính xác theo mm

📊 Nguyên lý hoạt động encoder 1mm/xung

Encoder PSC-MC-AB-T24 hoạt động bằng cách:

• Bánh xe tiếp xúc với vật liệu

• Khi quay → phát xung tín hiệu A/B

• Mỗi xung tương ứng 1mm di chuyển

→ PLC sẽ đếm xung để tính toán chiều dài vật liệu chính xác theo thời gian thực.

🔍 Vì sao nên chọn bộ mã hóa ncoder PSC-MC-AB-T24?

• Thương hiệu Hanyoung uy tín

• Giá thành tốt so với hiệu năng

• Dễ lắp đặt và bảo trì

• Phù hợp nhiều ngành công nghiệp

📣 Kết luận về bộ mã hóa ncoder PSC-MC-AB-T24

PSC-MC-AB-T24 bộ mã hóa encoder 1mm/xung là giải pháp tối ưu cho các hệ thống đo chiều dài chính xác, ổn định và dễ triển khai. Nếu bạn đang tìm encoder bánh xe chất lượng cao, đây chắc chắn là lựa chọn đáng cân nhắc.
