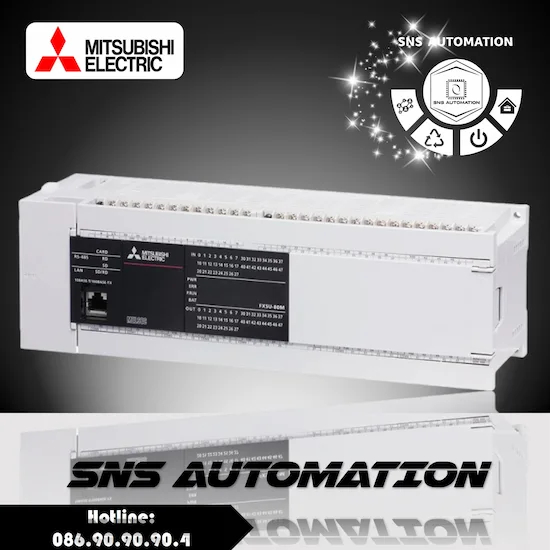

PLC Mitsubishi FX5U-80M - Bộ điều khiển lập trình 80 điểm I/O
PLC Mitsubishi FX5U-80M thuộc dòng MELSEC iQ-F của Mitsubishi Electric, được sử dụng trong các hệ thống điều khiển máy móc và tự động hóa công nghiệp. Sản phẩm tích hợp 80 điểm I/O, gồm 40 ngõ vào số và 40 ngõ ra số, phù hợp với các ứng dụng cần xử lý nhiều tín hiệu điều khiển và kết nối thiết bị ngoại vi. PLC FX5U-80M hỗ trợ Ethernet, RS-485, mở rộng I/O và lập trình bằng GX Works3. Tùy theo mã sản phẩm đầy đủ, thiết bị sử dụng ngõ ra relay hoặc transistor, đáp ứng các yêu cầu điều khiển khác nhau trong nhà máy.
-
FX5U-80M
-
7
- Thông tin sản phẩm
- Bình luận
Bảng thông số kỹ thuật PLC Mitsubishi FX5U-80M
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Mitsubishi Electric |
| Dòng sản phẩm | MELSEC iQ-F |
| Mã dòng | FX5U-80M |
| Tổng số điểm I/O tích hợp | 80 điểm |
| Số ngõ vào số (DI) | 40 điểm |
| Số ngõ ra số (DO) | 40 điểm |
| Điện áp tín hiệu ngõ vào | 24VDC |
| Kiểu ngõ vào | Sink/Source |
| Loại ngõ ra | Relay hoặc transistor, tùy model |
| Nguồn cấp CPU | 100–240VAC hoặc 24VDC, tùy model |
| Bộ nhớ chương trình | 64K steps |
| Cổng Ethernet | Tích hợp |
| Cổng RS-485 | Tích hợp |
| Ngõ vào analog tích hợp | 2 kênh |
| Ngõ ra analog tích hợp | 1 kênh trên phiên bản được trang bị |
| Bộ đếm tốc độ cao | Hỗ trợ, tối đa 8 kênh theo cấu hình |
| Tần số đếm xung tốc độ cao | Tối đa 200kHz theo kênh và điều kiện sử dụng |
| Điều khiển vị trí | Hỗ trợ phát xung tốc độ cao, tối đa 4 trục theo cấu hình |
| Khả năng mở rộng I/O cục bộ | Tối đa 256 điểm |
| Tổng I/O cục bộ và từ xa | Tối đa 512 điểm theo cấu hình |
| Phần mềm lập trình | GX Works3 |
| Kích thước (R × C × S) | Khoảng 285 × 90 × 83 mm |
| Khối lượng tham khảo | Khoảng 1,2kg |
| Ứng dụng | Điều khiển máy móc và dây chuyền tự động hóa |
Đặc điểm nổi bật của PLC Mitsubishi FX5U-80M
1. Tích hợp 80 điểm I/O
PLC có 40 ngõ vào số và 40 ngõ ra số, phù hợp với hệ thống sử dụng nhiều cảm biến, công tắc hành trình, van điện từ, relay trung gian và cơ cấu chấp hành.
2. Tích hợp Ethernet và RS-485
Cổng Ethernet hỗ trợ kết nối với HMI, máy tính và các thiết bị mạng tương thích. Cổng RS-485 cho phép kết nối các thiết bị truyền thông nối tiếp theo giao thức được hỗ trợ và cấu hình phù hợp.
3. Hỗ trợ điều khiển tốc độ cao
Dòng FX5U hỗ trợ bộ đếm tốc độ cao và chức năng phát xung cho ứng dụng điều khiển động cơ bước hoặc servo tương thích. Số kênh và tần số tối đa phụ thuộc model, cấu hình và điều kiện vận hành.
4. Tích hợp tín hiệu analog
Các kênh analog tích hợp trên phiên bản tương ứng hỗ trợ đọc tín hiệu từ cảm biến hoặc điều khiển thiết bị analog. Khi sử dụng, cần kiểm tra loại tín hiệu và dải đo được hỗ trợ trong tài liệu của model cụ thể.
5. Khả năng mở rộng linh hoạt
PLC hỗ trợ mở rộng bằng module I/O, analog và truyền thông tương thích. Điều này giúp hệ thống có thể phát triển thêm tín hiệu khi nhu cầu điều khiển tăng lên.
6. Lập trình bằng GX Works3
Phần mềm GX Works3 hỗ trợ xây dựng chương trình, giám sát trạng thái I/O, kiểm tra lỗi và bảo trì hệ thống PLC Mitsubishi FX5U.
Ứng dụng của PLC Mitsubishi FX5U-80M
PLC Mitsubishi FX5U-80M có thể được sử dụng trong:
-
Máy đóng gói: Điều khiển cảm biến, cơ cấu cấp liệu, dao cắt và băng tải.
-
Dây chuyền sản xuất: Thu thập tín hiệu cảm biến và điều khiển cơ cấu chấp hành.
-
Máy gia công công nghiệp: Điều khiển trình tự hoạt động và liên động an toàn theo thiết kế hệ thống.
-
Hệ thống bơm và quạt: Điều khiển động cơ, giám sát trạng thái và kết nối biến tần.
-
Máy chế tạo tự động: Kết nối HMI, cảm biến, bộ điều khiển động cơ và các module mở rộng.
Phân biệt các model Mitsubishi FX5U-80M
Khi lựa chọn PLC, cần xác định đầy đủ mã sản phẩm để tránh nhầm lẫn giữa nguồn cấp và loại ngõ ra.
| Mã sản phẩm | Nguồn cấp | Loại ngõ ra |
|---|---|---|
| FX5U-80MR/ES | 100–240VAC | Relay |
| FX5U-80MT/ES | 100–240VAC | Transistor Sink |
| FX5U-80MT/ESS | 100–240VAC | Transistor Source |
| FX5U-80MR/DS | 24VDC | Relay |
| FX5U-80MT/DS | 24VDC | Transistor Sink |
| FX5U-80MT/DSS | 24VDC | Transistor Source |
Lưu ý: Kiểm tra mã trên nhãn thiết bị và catalogue trước khi đặt hàng. Ngõ ra relay và transistor có đặc tính đóng cắt khác nhau; cần lựa chọn theo tải và yêu cầu điều khiển thực tế.
Mua PLC Mitsubishi FX5U-80M tại SNS AUTOMATION
SNS AUTOMATION – Công ty TNHH Tự động hóa Sắc Năm Sơn cung cấp PLC Mitsubishi, HMI, biến tần và thiết bị tự động hóa công nghiệp cho nhà máy, xưởng sản xuất và đơn vị chế tạo máy.
Nếu bạn đang tìm mua PLC Mitsubishi FX5U-80M, hãy liên hệ SNS AUTOMATION để được tư vấn lựa chọn mã sản phẩm phù hợp với nguồn cấp, loại ngõ ra, số lượng I/O và yêu cầu truyền thông của hệ thống.
Liên hệ để kiểm tra tình trạng cung ứng, xác nhận mã hàng và nhận báo giá theo nhu cầu thực tế.
