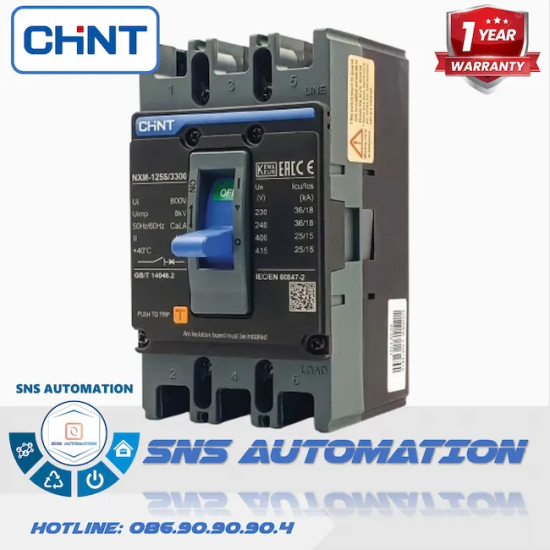

NXM-125S/3300 125A Aptomat MCCB Chint 3P 125A Dòng NXM Chính Hãng
NXM-125S/3300 125A là thiết bị đóng cắt dạng khối (MCCB) 3 cực của CHINT, chuyên dụng cho hệ thống điện công nghiệp 3 Pha tải nặng. Sản phẩm tích hợp dòng định mức cực đại 125A của bộ khung 125A đúc ép cứng cáp, kết hợp cơ cấu bảo vệ từ nhiệt chuẩn xác, giúp tự động cắt mạch tức thời khi xảy ra quá tải hoặc chập cháy, bảo vệ an toàn toàn diện cho tủ điện phân phối tổng.
-
NXM-125S/3300 125A
-
57
- Thông tin sản phẩm
- Bình luận
Giới Thiệu Về Aptomat MCCB Chint NXM-125S/3300 125A
NXM-125S/3300 125A là dòng cầu dao tự động đúc khối (MCCB) 3 cực chất lượng cao đến từ CHINT, được thiết kế để đáp ứng các yêu cầu khắt khe của mạng điện công nghiệp 3 Pha tải nặng. Đây là model đạt ngưỡng giới hạn công suất cực đại (125A) của bộ khung Frame 125A, mang lại khả năng truyền dẫn tối đa nhưng vẫn giữ được kích thước nhỏ gọn. Cơ cấu ngắt từ nhiệt (Thermal-Magnetic) siêu nhạy sẽ lập tức cô lập dòng điện khi phát hiện sự cố, bảo vệ an toàn cho máy móc đắt tiền và chống cháy nổ cáp dẫn hiệu quả.
Thông Số Kỹ Thuật Chi Tiết Của NXM-125S/3300 125A
Dưới đây là bảng thông số cơ, điện và môi trường siêu chi tiết, hỗ trợ anh em kỹ sư bóc tách vật tư tủ điện một cách nhanh chóng, chuẩn xác và an toàn nhất:
| Model chính xác | NXM-125S/3300 125A |
| Thương hiệu | CHINT Electric |
| Loại thiết bị | MCCB (Cầu dao tự động dạng khối đúc) |
| Số cực (Poles) | 3P (3 Cực - Chuyên dùng mạng 3 Pha) |
| Dòng điện định mức (In) | 125A |
| Dòng khung tối đa (Inm) | 125A (Đạt max Frame size) |
| Điện áp hoạt động (Ue) | AC 380V / 400V / 415V |
| Điện áp cách điện (Ui) | 800V |
| Điện áp chịu xung (Uimp) | 8kV |
| Tần số hoạt động | 50 / 60 Hz |
| Dòng cắt ngắn mạch (Icu) | Loại S (Standard) - 25kA (tại 400V AC) |
| Dòng cắt vận hành (Ics) | Ics = 50% Icu - 100% Icu |
| Cơ cấu Trip bảo vệ | Từ - Nhiệt (Thermal - Magnetic) - Cố định |
| Chức năng bảo vệ | Bảo vệ quá tải, Bảo vệ ngắn mạch 3 pha |
| Cấp độ bảo vệ (IP) | IP20 (Bảo vệ an toàn phần tay gạt) |
| Cấp độ ô nhiễm | Mức 3 (Phù hợp môi trường nhà máy, công nghiệp) |
| Nhiệt độ vận hành / Lưu trữ | -35°C đến +70°C / -40°C đến +75°C |
| Cao độ so với mực nước biển | ≤ 2000m (Hoạt động không bị suy giảm công suất) |
| Phương pháp lắp ráp | Bắt vít bulong trực tiếp lên bảng gá tủ điện |
| Tiêu chuẩn đáp ứng | IEC/EN 60947-2, KEMA, CE, RoHS |
| Tuổi thọ cơ / điện | 20.000 chu kỳ cơ / 8.000 chu kỳ điện |
Ứng Dụng Thực Tế Của NXM-125S/3300 125A
Với dòng điện định mức lớn 125A (đáp ứng công suất tải khoảng 60kW - 70kW ở mạng 3 pha 380V), MCCB này là sự lựa chọn không thể thiếu cho các hạng mục:
- Tủ điện phân phối tổng (MSB / MDB): Làm aptomat tổng cấp nguồn cho trạm biến áp nhỏ, tòa nhà văn phòng, xưởng sản xuất quy mô vừa hoặc siêu thị lớn.
- Bảo vệ tải công suất cao: Đóng ngắt độc lập cho hệ thống bơm thủy lợi, dàn lạnh trung tâm (Chiller), hệ thống tời nâng hạ công nghiệp hoặc lò nung điện.
Hướng Dẫn Lắp Đặt Và Đấu Nối NXM-125S/3300 125A An Toàn
Sơ đồ đấu dây cơ bản và hướng dẫn sử dụng của NXM-125S/3300 125A
Truyền tải dòng điện lên tới 125A đòi hỏi quy trình đấu nối phải cực kỳ cẩn thận để tránh phát sinh nhiệt độ cao:
- Tiết diện dây cáp: Bắt buộc sử dụng cáp đồng (Cu) kích thước từ 35.0mm² đến 50.0mm² để tải dòng 125A an toàn mà không làm nóng chảy vỏ bọc cách điện.
- Chiều đấu điện 3 Pha: Nguồn cấp từ lưới điện (L1, L2, L3) vào 3 cực phía trên; xuất cáp ra tải ở 3 cực phía dưới theo quy tắc "vào trên, ra dưới".
- Ép đầu cốt: Phải sử dụng đầu cốt đồng đúc loại dày, bóp thủy lực thật chặt vào lõi cáp, sau đó dùng cờ-lê siết bu-lông để triệt tiêu hoàn toàn điện trở tiếp xúc.
Lưu ý khi vận hành và hướng dẫn lắp đặt cho NXM-125S/3300 125A
1. Khi xảy ra sự cố nghiêm trọng khiến MCCB nhảy Trip, tuyệt đối không đóng lại ngay lập tức. Phải đo kiểm tra cách điện, xử lý dứt điểm điểm chập, gạt cần xuống OFF rồi mới đẩy dứt khoát lên ON.
2. Không gian tủ điện cần bố trí quạt tản nhiệt hoặc lam gió, vì MCCB khi chạy full tải 125A sẽ sinh ra lượng nhiệt đáng kể.
3. Lên lịch bảo dưỡng nghiêm ngặt 3-6 tháng/lần, kiểm tra lực siết của các ốc vít nối cáp và làm sạch bề mặt thiết bị để chống phóng điện rò.
Các Sản Phẩm Liên Quan đến NXM-125S/3300 125A
Nếu tải của anh em vượt ngưỡng 125A hoặc cần thiết kế cho lưới điện khác, có thể tham khảo các mã sau:
- NXM-160S/3300 125A / 160A: Dòng thiết bị thuộc khung Frame size 160A lớn hơn, cho khả năng tản nhiệt tốt hơn khi liên tục phải chạy ở mức tải cao.
- NXM-125S/2300 125A: Phiên bản MCCB 2 cực (2P) của CHINT, giải pháp làm aptomat tổng mạnh mẽ cho mạng điện dân dụng 1 pha.
Kết Luận về NXM-125S/3300 125A
Là giới hạn sức mạnh lớn nhất của dải khung 125A, CHINT NXM-125S/3300 125A mang đến khả năng truyền tải dòng điện vượt trội mà vẫn giữ được sự nhỏ gọn cần thiết. Với dòng cắt 25kA và độ bền cơ học cao, đây là thiết bị đóng cắt cực kỳ đáng tin cậy để bảo vệ hệ thống công nghiệp của bạn khỏi các sự cố chập cháy nguy hiểm.
