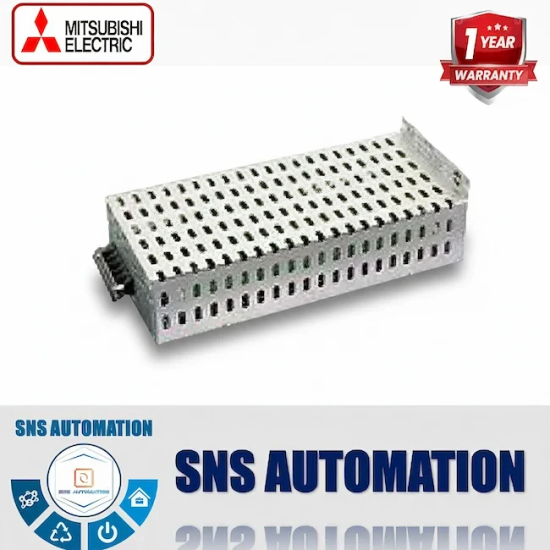

MR-RB51 Điện Trở Xả Servo Mitsubishi (Regenerative Resistor, 500W, 6.7Ω)

Giới thiệu Điện Trở Xả MR-RB51

Giải pháp xử lý năng lượng tái sinh (Back EMF)

Khi một động cơ Servo công suất lớn đang kéo tải nặng ở tốc độ cao mà bị yêu cầu dừng đột ngột, quán tính khổng lồ của trục máy sẽ biến motor thành một máy phát điện. Dòng điện này dội ngược về tủ điều khiển (gọi là năng lượng tái sinh). Nếu không có chỗ tiêu thụ, tụ điện trong Driver sẽ bị quá tải ngay lập tức. MR-RB51 được thiết kế chuyên dụng để làm "bao cát" hứng trọn dòng điện dư thừa này và chuyển hóa nó thành nhiệt năng tản ra ngoài môi trường.

Khắc phục triệt để lỗi báo động AL.33

Lỗi AL.33 (Overvoltage - Quá áp) là nguyên nhân hàng đầu khiến các dây chuyền dập, máy phay CNC phải dừng đột ngột. Bằng việc gắn thêm điện trở xả MR-RB51, hệ thống của bạn sẽ được mở rộng dung lượng xả điện áp DC-Bus, tốc độ xả dòng nhanh hơn nhờ mức điện trở nội thấp, giúp máy móc vận hành liên tục ngay cả trong những chu trình gia công nhấp nhả cường độ cao.

Ưu điểm nổi bật của MR-RB51

Thiết kế công nghiệp, an toàn tuyệt đối

Khác với các thanh điện trở xả vỏ nhôm trần xả nhiệt trực tiếp dễ gây bỏng, MR-RB51 được bảo vệ bởi một lớp vỏ lưới hợp kim đục lỗ tản nhiệt cao cấp. Thiết kế này vừa giúp luồng không khí đối lưu đi qua dễ dàng để làm mát lõi nhiệt bên trong, vừa ngăn chặn nguy cơ thợ vận hành vô tình chạm tay vào bề mặt nung nóng gây tai nạn lao động.

Tốc độ xả dòng cực nhanh, đáp ứng tải lớn

Điểm khác biệt giá trị nhất của MR-RB51 là mức điện trở chỉ ở ngưỡng 6.7 Ohm (thấp hơn nhiều so với các dòng 9 Ohm hay 40 Ohm). Điều này cho phép dòng xả đi qua lớn hơn, đáp ứng hoàn hảo cho các bộ Servo Driver công suất lớn (thường từ 5kW đến 7kW), xả sạch điện áp dư thừa trong tích tắc mà không gây nổ tụ Driver.

Thông số kỹ thuật chi tiết

Bảng tra cứu thông số cơ bản

Phương thức làm mát

Hệ thống tự làm mát bằng luồng khí đối lưu (Natural cooling) xung quanh lớp vỏ lưới kim loại. Khuyến cáo nên kết hợp với quạt hút tản nhiệt gắn trên nóc tủ điện để đẩy nhanh quá trình giải nhiệt, duy trì hiệu suất xả tốt nhất cho điện trở.

Ứng dụng của MR-RB51 trong thực tế

Các hệ thống máy móc cần sử dụng

MR-RB51 là phụ kiện bắt buộc phải trang bị cho các hệ thống truyền động công suất lớn có đặc thù sau:

• Cụm nâng hạ tải nặng: Máy dập, hệ thống cẩu trục, tời nâng bị trọng lực trái đất kéo xuống liên tục sinh ra lượng điện áp dội ngược khổng lồ.
• Máy cuốn / Xả cuộn tốc độ cao: Các ứng dụng ngành giấy, bao bì yêu cầu duy trì lực căng (Tension) liên tục khiến motor liên tục phải phanh hãm.
• Trục chạy mâm cặp quán tính lớn: Các máy tiện CNC, máy cắt ly tâm với chu kỳ khởi động và dừng chớp nhoáng.

Lưu ý an toàn tuyệt đối khi thi công

Điện trở xả khi hoạt động xả tải liên tục có thể nung nóng lên tới hàng trăm độ C. Tuyệt đối không lắp đặt thiết bị này ở vị trí ngay bên dưới PLC, Servo Driver hay các bo mạch điện tử nhạy cảm. Cần giữ không gian tản nhiệt xung quanh ít nhất 10cm, đồng thời 100% phải sử dụng dây cáp bọc vỏ Teflon hoặc Silicone chịu nhiệt để bấm cos nối vào các chân P+ và C của Servo Driver.

Các sản phẩm liên quan

Các sản phẩm chung dòng liên quan đến tủ điện Servo

Các sản phẩm tương thích với MR-RB51

Kết luận

Đối với các cơ cấu tự động hóa hạng nặng, việc để Driver phải tự "gồng gánh" tiêu thụ năng lượng tái sinh là một rủi ro chí mạng. Đầu tư ngay một bộ điện trở xả ngoại vi MR-RB51 (500W, 6.7Ω) là phương án rẻ nhất và an toàn nhất để loại bỏ hoàn toàn các báo động quá áp AL.33. Giúp hệ thống Servo công suất lớn của bạn thỏa sức bứt tốc, phanh hãm mà mạch điều khiển bên trong vẫn luôn được giữ ở vùng điện áp an toàn tuyệt đối.
