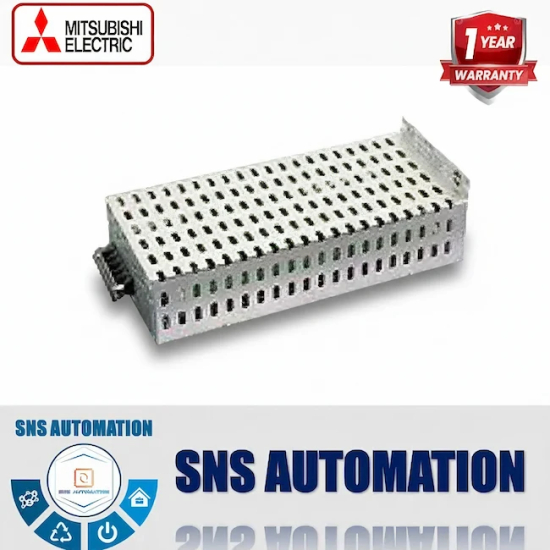

MR-RB30 Điện Trở Xả Servo Mitsubishi (Regenerative Resistor, 300W, 13Ω)

Giới thiệu Khối Điện Trở Xả MR-RB30

Giải pháp xử lý năng lượng tái sinh (Back EMF)

Trong các hệ thống tự động hóa, khi một động cơ Servo đang chạy tốc độ cao mà bị yêu cầu dừng gấp hoặc đảo chiều đột ngột, quán tính của máy sẽ biến motor thành một máy phát điện dội ngược dòng về Driver. Nếu không có chỗ tiêu thụ, tụ điện DC-Bus trong Driver sẽ bị quá tải ngay lập tức. Bộ MR-RB30 được thiết kế chuyên dụng để hứng trọn dòng điện dư thừa này và chuyển hóa nó thành nhiệt năng tản ra ngoài môi trường một cách an toàn.

Khắc phục triệt để lỗi báo động AL.33

Lỗi AL.33 (Overvoltage - Quá áp) là nguyên nhân hàng đầu khiến các dây chuyền sản xuất phải dừng khẩn cấp. Bằng việc đấu nối thêm bộ điện trở xả MR-RB30, hệ thống của bạn sẽ được mở rộng dung lượng tiêu tán điện áp, giúp máy móc vận hành liên tục ngay cả trong những chu trình gia công nhấp nhả cường độ trung bình và khá.

Ưu điểm nổi bật của MR-RB30

Thiết kế dạng khối hộp, an toàn tuyệt đối

Điểm khác biệt đáng giá nhất của MR-RB30 so với các dòng điện trở vỏ nhôm (như MR-RB5N hay MR-RB51) là thiết kế dạng Regeneration Unit. Lõi điện trở được đặt sâu bên trong một khối vỏ thép đục lỗ tản nhiệt kích thước lớn (H335 x W79 x D145mm). Thiết kế này tạo ra buồng đối lưu khí nóng hiệu quả, đồng thời ngăn chặn hoàn toàn nguy cơ thợ vận hành chạm tay vào phần tử sinh nhiệt gây bỏng.

Công suất tiêu chuẩn 300W - 13 Ohm

Với mức trở kháng 13 Ohm, thiết bị cung cấp dòng xả rất ổn định và êm ái, đặc biệt tối ưu cho các bộ Servo Driver có mức công suất tầm trung (khoảng từ 1kW đến 3.5kW) hoạt động trong mạng lưới điện 100Vac hoặc 200Vac.

Thông số kỹ thuật chi tiết

Bảng tra cứu thông số cơ bản

Phương thức làm mát

Bộ hộp được thiết kế với các khe thoát nhiệt thông minh cho phép tự làm mát bằng luồng không khí đối lưu (Natural cooling). Khuyến cáo khi lắp đặt trong tủ điện, cần chừa khoảng trống phía trên và dưới bộ MR-RB30, đồng thời nên dùng quạt thông gió tủ để giải nhiệt nhanh chóng.

Ứng dụng của MR-RB30 trong thực tế

Các hệ thống máy móc cần sử dụng

Thiết bị này là phụ kiện rất quen thuộc trong tủ điện của các dây chuyền tự động hóa như:

• Cụm trục Z đứng tải trung bình: Các máy khoan CNC, phay CNC cỡ trung nơi cụm trục chính có xu hướng trôi xuống do trọng lực và cần hãm điện từ thường xuyên.
• Hệ thống băng tải: Các băng chuyền phân loại có chu trình Start/Stop lặp đi lặp lại liên tục.
• Máy in công nghiệp, máy bao bì: Nơi yêu cầu duy trì sức căng cuộn vật liệu và động cơ đảo chiều với gia tốc lớn.

Lưu ý an toàn tuyệt đối khi thi công

Tuy đã được bọc trong vỏ bảo vệ an toàn, nhưng khí nóng thoát ra từ các rãnh trên cùng của bộ MR-RB30 vẫn có nhiệt độ rất cao. Tuyệt đối không đi dây điện hoặc lắp đặt bo mạch điện tử nhạy cảm ngay phía trên khe tản nhiệt của thiết bị. Cần sử dụng cáp chịu nhiệt để bấm cos đấu nối vào hai cực xả của Servo Driver.

Các sản phẩm liên quan

Các sản phẩm chung dòng liên quan đến tủ điện Servo

Các sản phẩm tương thích với MR-RB30

Kết luận

Đối với hệ thống máy CNC và tự động hóa sử dụng động cơ cỡ trung, bộ điện trở xả MR-RB30 (300W, 13Ω) là một mắt xích không thể thiếu. Với thiết kế dạng khối hộp công nghiệp đảm bảo an toàn tản nhiệt tối đa, sản phẩm giúp loại bỏ triệt để mối đe dọa từ năng lượng tái sinh dội ngược, giữ cho bộ phận Driver thoát khỏi báo lỗi AL.33 và giúp toàn bộ dây chuyền duy trì năng suất bền bỉ nhất.
